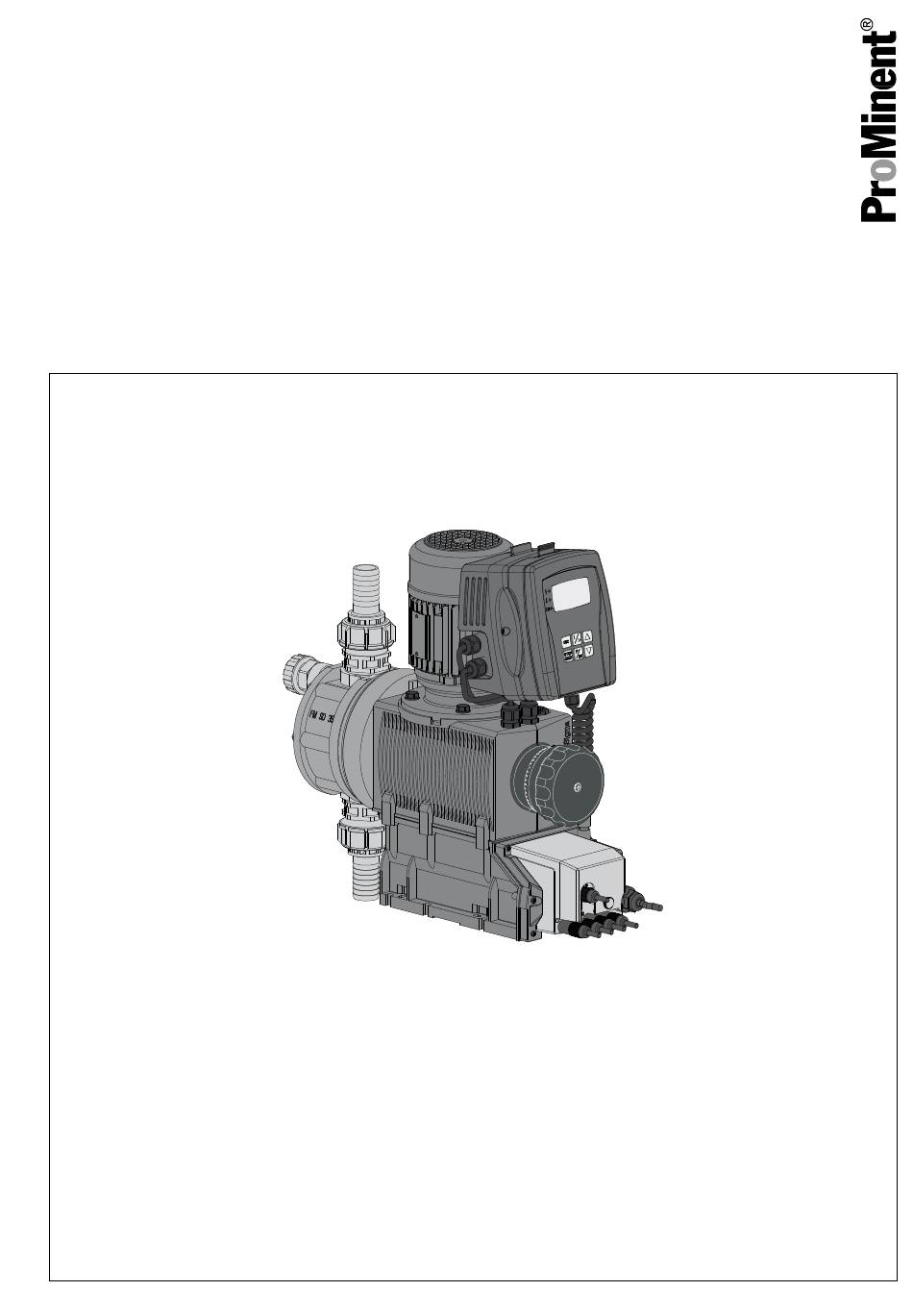

Notice complémentaire

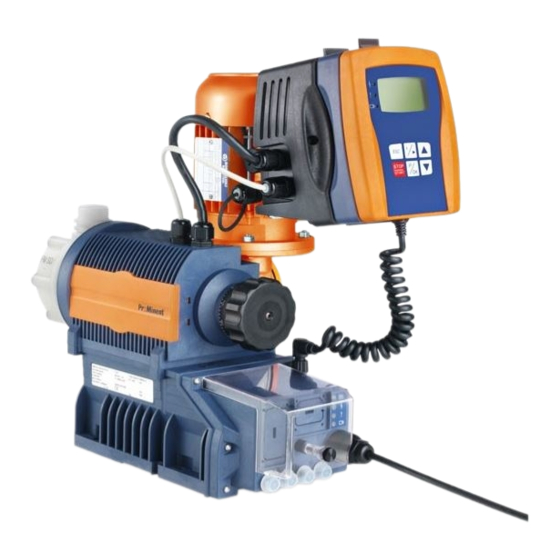

Pompes doseuses à moteur Sigma type Control
SxCb avec connecteur CAN
Cette notice complémentaire est valable uniquement en lien avec une « Notice technique Pompe doseuse à moteur à
membrane Sigma/ x type Control SxCb ».
Les présentes instructions complémentaires contiennent des informations spécifiques à la version CAN par rapport à la
notice technique de la pompe. En cas de doute, les indications des présentes instructions complémentaires prévalent !
Veuillez commencer par lire l'intégralité du mode d'emploi. · Toujours conserver ce document.
L'exploitant est personnellement responsable en cas de dommages dus à des erreurs de commande ou d'installation.
La dernière version d'une notice technique est disponible sur notre page d'accueil.
983587
Notice technique originale (2006/42/CE)
FR
BA SI 075 05/16 FR

Publicité

Table des Matières
loading

Manuels Connexes pour ProMinent Control SxCb Sigma

Sommaire des Matières pour ProMinent Control SxCb Sigma

  • Page 1 Notice complémentaire Pompes doseuses à moteur Sigma type Control SxCb avec connecteur CAN Cette notice complémentaire est valable uniquement en lien avec une « Notice technique Pompe doseuse à moteur à membrane Sigma/ x type Control SxCb ». Les présentes instructions complémentaires contiennent des informations spécifiques à la version CAN par rapport à la notice technique de la pompe.

  • Page 2: Table Des Matières

    Table des matières Table des matières Complément à la notice technique Sigma type Control....3 1.1 À propos de cette pompe............3 1.2 Éléments de commande............3 1.3 Installation électrique.............. 3 1.4 Mode de secours ..............5 1.5 Dépannage................6 1.6 Pièces de rechange et accessoires........

  • Page 3: Complément À La Notice Technique Sigma Type Control

    Complément à la notice technique Sigma type Control Complément à la notice technique Sigma type Control 1.1 À propos de cette pompe Les pompes doseuses à moteur Sigma type Control avec connecteur CAN se distinguent des pompes standard par leur possibilité de raccordement à un système de bus CANopen.
  • Page 4 Complément à la notice technique Sigma type Control ATTENTION ! La pompe peut être endommagée. Le connecteur intégré au corps risque de se casser. – Ne jamais raccorder directement un distributeur en T au corps. Raccorder le câble CAN comme décrit ci-dessous au connecteur pour le bus CANopen (pour de plus amples informations, consulter la documenta‐...

  • Page 5: Mode De Secours

    Complément à la notice technique Sigma type Control Connexion pour bus CANopen La « connexion pour bus CANopen » est réalisée grâce à un connecteur à 5 pôles. Blindage CAN V+ (tension d’alimentation – non raccordée) CAN GND (potentiel de référence) CAN H (ligne bus –...

  • Page 6: Dépannage

    Complément à la notice technique Sigma type Control Système de secours sans IHM (prépara‐ Programmer sur la pompe en mode normal via une IHM une fré‐ tion + utilisation) quence auxiliaire convenant de manière optimale avec une lon‐ gueur de course de 30 ... 100 % à votre processus en mode de secours.

  • Page 7: Pièces De Rechange Et Accessoires

    Complément à la notice technique Sigma type Control Pour les « Messages d’erreur par télégramme CANopen », voir à la fin de l’annexe. 1.6 Pièces de rechange et accessoires Accessoires CANbus Accessoires N° de référence Distributeur en T, M12, 5 pôles CAN 1022155 Résistance de bouclage raccord M 12 1022154...

  • Page 8: Annexe

    Annexe Annexe 2.1 Répertoire d'objets Pompe doseuse Sigma b - S1Cb, S2Cb, S3Cb 2.1.1 Communication Profile Area 0x1000-0x1FFF Index Type Description 1000h p_ident.d_profile Device type 0001 (10.2.1 in 450) 01C2h 1001h Error register 9.6.3 in 301 1010h Save all parameters Save comm..

  • Page 9: Manufacturer Specific Profile Area 0X2000-0X5Fff

    Annexe Index Type Description Mapping DP_output_man (réel) Fréquence de la 0x2A0100 pompe (réelle) en % DP_stroke_len Longueur de course 0x2A04000 1A01h TPDO2 DP_niveau Niveau de remplis‐ 0x2A05000 sage, réservoir de dosage 1A02h TPDO3 DP_HMI_flags Pompe doseuse IHM 0x501001 Flags 1A03h TPDO4 DP_Data#1 Paquet de données #1...

  • Page 10: Device Specific Area 0X51000-0X5Fff

    Annexe Index Type Description Objects Attr 2A31h DP_stroke_cnt strokes since last reset 2A33h DP_rem_stroke Remaining stroke nr. (in batch mode) 2A35h PCO_HighestSubInde FlowControl ChargenMem ClearCount 2.1.3 Device Specific Area 0x51000-0x5FFF Sigma-HMI Area 0x5100 – 0x5FFF Index Type Description Objects Attr 5111h sw_version_ctrl Version logiciel de...
  • Page 11 Annexe Index Type Description Objects Attr 5129h Curve-FP2 Fréquence d’impulsions au point 2 de la courbe 512Ah Auxiliary Fréquence auxiliaire 512Bh Dosing-Mode Mode de dosage (profil de dosage) Index Type Description Objects Attr 512Ch Batch-Memory Fonction de mémori‐ sation pour le dosage de charges 512Dh Facteur batch...
  • Page 12 Annexe Index Type Description Objects Attr 513Fh Dosing-Control Contrôle du dosage 5140h Dosing-Control-Pulses Courses manquées du contrôle de dosage 5141h Dosing-Control-by-Aux U8 Contrôle de dosage pour fonctionnement auxiliaire 5142h Dosing-Control-Error‐ Signalisation des signal erreurs du contrôle de dosage 5143h Access-Level Niveau de protection de l’accès (0-aucun, 1- menu bloqué, 2-affi‐...

  • Page 13: Device Profile Area 0X6000-0X9Fff

    Annexe Index Type Description Objects Attr 514Eh NomFreqStrokespe‐ Débit de dosage rHour nominal en impulsions/ heure 514Fh CalibReset Réinitialiser calibration 5150h BatchQuantity Quantité de dosage paramétrée 5151h DeviceName Nom appareil 5152h DeviceLocation Lieu d’installation des appareils 5153h Pression de service Étages de pression (0: 4 bar, 1: 7 bar, 2: 10 bar, 4: 12 bar)
  • Page 14 Annexe Index Type Description Catég.* Attr Hardware failure MANDA codes 2 Software failure Bit#0: SoftwareFault MANDA codes 1 Bit#1: SoftwareReset Bit#2: Parameter pro‐ blem Bit#3: Memory resource problem Bit#4: Application fai‐ lure Bit#5: Failure in con‐ trol software Bit#6: Failure of ope‐ ration system soft‐...
  • Page 15 Annexe Index Type Description Catég.* Attr Software warning Bit#0: Software‐ MANDA codes 1 Warning Bit#1: SoftwareReset Bit#2: Parameter problem Bit#3: Memory resource problem Bit#4: Application fai‐ lure Bit#5: Warning in control software Bit#6: Warning of operation system software Bit#7: Warning in communication soft‐...
  • Page 16 Annexe MANDA mandatory OPTION optional CONDIT Conditional mandatory Index Type Description Catég.* Attr 6002h Alarm codes MANDA HighestSubIndex Hardware alarm codes MANDA Hardware alarm codes MANDA Software alarm codes 1 Bit#0: SoftwareFault MANDA Bit#1: SoftwareReset Bit#2: Parameter pro‐ blem Bit#3: Memory resource problem Bit#4: Application fai‐...
  • Page 17 Annexe Index Type Description Catég.* Attr 6003h Specific physical units MANDA HighestSubIndex Physical unit pressure Standard: bar MANDA 6005h GenericPump control MANDA HighestSubIndex Generic pump com‐ Bit#0: Pump opera‐ MANDA mands tion: off=0 / on=1 Bit#1: ResetFault: No reset=0 / Reset of fault=1 Bit#2: RemoteAc‐...

  • Page 18: Alarm Action Area For Measurement Devices (404 )

    Annexe 2.1.5 Alarm Action Area for Measurement Devices (404 ) Index Type Description Catég.* Attr 6509h Al1_action=1 Level min error warn,=3 err 6519h Al2_action =0 désac‐ Level min warning tivé 6529h Al3_action Batch error 6539h Al4_action Cal warning 6549h Al5_action Sys error 6559h Al6_action...

  • Page 19: Sigma B - S1Cb, S2Cb, S3Cb

    Annexe Erreur calibration (longueur de course) Erreur système Erreur de connexion Erreur membrane Erreur dosage Low Nibble: Action typ pas d'action (signal sonore désactivé) libre action (signal sonore activé) Exemple 0x53 = erreur de connexion avec action Autres 0xFF Extension Tableau des erreurs Erreurs EMCY...
  • Page 20 Annexe Byte #5: Classe d’erreur Byte #6: libre Byte #7: libre N° de composant (canal): Sigma a (ancien modèle) Sigma b partie Control Sigma b partie FU Sigma b partie PFC Type d’erreur (1-99) : - voir tableau des erreurs Classe d’erreur : Bit0 Emergency activé...
  • Page 21 Annexe Erreurs EMCY Emergency Error Manufacturer spe‐ ErrorCode Register cific Error Field Component-Nr. Error Error Sigm -Typ. Clas ancie èle Code erreu Avertissement température 0x4201 0x09 0x05 0x07 0x01 0x00 0x00 Erreur niveau 0xFF01 0x81 0x03 0x21 0x02 0x00 0x00 Mémoire-Dépassement 0xFF01 0x81...

  • Page 22: Explications Des Objets

    Stop Erreur interne Avertissement (par ex. niveau de remplissage du réservoir) Aspiration activée Abaisseur (uniquement dans les installations ProMinent) Calibration non valide Dosage réservoir 0 (LSB) Pas de service à distance possible DeviceControl [Index 0x2A11, Subindex L’objet ‚DeviceControl’ permet de spécifier le mode de fonctionnement 0x00] plus en détail.

  • Page 23: Modification De L'adresse De Nœud Canopen (Node-Id)

    Annexe DeviceMode [Index 0x2A12, Subindex L’objet ‚DeviceMode’ permet de configurer le mode de fonctionnement 0x00] CANopen de la pompe. DeviceMode BitValues Positions de bits Signification 7 (MSB) Doit être égal à 0 Doit être égal à 0 Doit être égal à 0 Doit être égal à...

  • Page 24: Vitesse De Transmission (Débit, Ou Taux De Bauds)

    2.5 Vitesse de transmission (débit, ou taux de bauds) À la livraison, l’appareil est configuré avec un débit de 125 ko/s. Il s’agit de la vitesse de transmission standard de ProMinent. 2.6 Calibration, explications La pompe est précalibrée. Le volume de dosage peut en cas de besoin être recalibré.
  • Page 28 ProMinent GmbH Im Schuhmachergewann 5-11 D-69123 Heidelberg Allemagne Téléphone : +49 6221 842-0 Fax : +49 6221 842-419 Courriel : info@prominent.fr Internet : www.prominent.fr Heidelberg, 1, fr_FR © 2016...
