L'écran affiche :
• Le nombre de trames envoyées (UL COUNT), y compris les répétitions
• Le nombre de trames reçues (DL COUNT)
• Le Packet Error Rate (PER) en pourcentage
La mesure du PER est réalisée en comparant le nombre de trames émises par rapport au nombre de trames reçues :
• PER (%) = 100 - (DL_COUNT/UL_COUNT) * 100
IMPORTANT : Dans ce menu, un appui long sur le bouton pourssoir 1 permet une remise à zéro des compteurs.
3.5. Écran Downlink
Barre de statuts
Zone d'affichage
de la trame
Ce menu est accessible par un appui court sur le bouton poussoir 2 après le menu PER. Il permet de visualiser une trame de downlink envoyée
depuis le réseau vers le produit. Cette trame est affichée en caractère ASCII. Les codes non imprimable sont remplacés par un point.
L'écran permet un affichage des 8 caractères de la trame de downlink sigfox.
4. DÉCRYPTAGE DU PAYLOAD
La taille du payload du Field Test Device peut varier en fonction des informations envoyées. Le premier octet permet d'identifier la présence des
informations contenues dans le payload. Les informations seront toujours présentes dans l'ordre indiqué dans le tableau ci-après.
La trame est transmise soit périodiquement soit de façon évènementielle suite à un appui bouton. Selon le mode de communication (monodirec-
tionnel ou bidirectionnel) défini par le registre S382, l'interprétation des octets de fin de la trame est différente :
Exemple de payload reçue : 8C1B45159690005534502020
Cet exemple sera utilisé pour expliquer le décryptage du payload.
Si S382=1, mode bidirectionnel :
Ordre
Nombres d'octets
Description

Statut

Exemple
Si S382=0, mode monodirectionnel :
Ordre
Nombres d'octets
Description Statut
Exemple
All manuals and user guides at all-guides.com
1 2
1 1
Température
8C 1B 45 15 96 90 00 55 34 50
1 2
1 1
Température
8C 1B 45 15 96 90 00 55 34 50

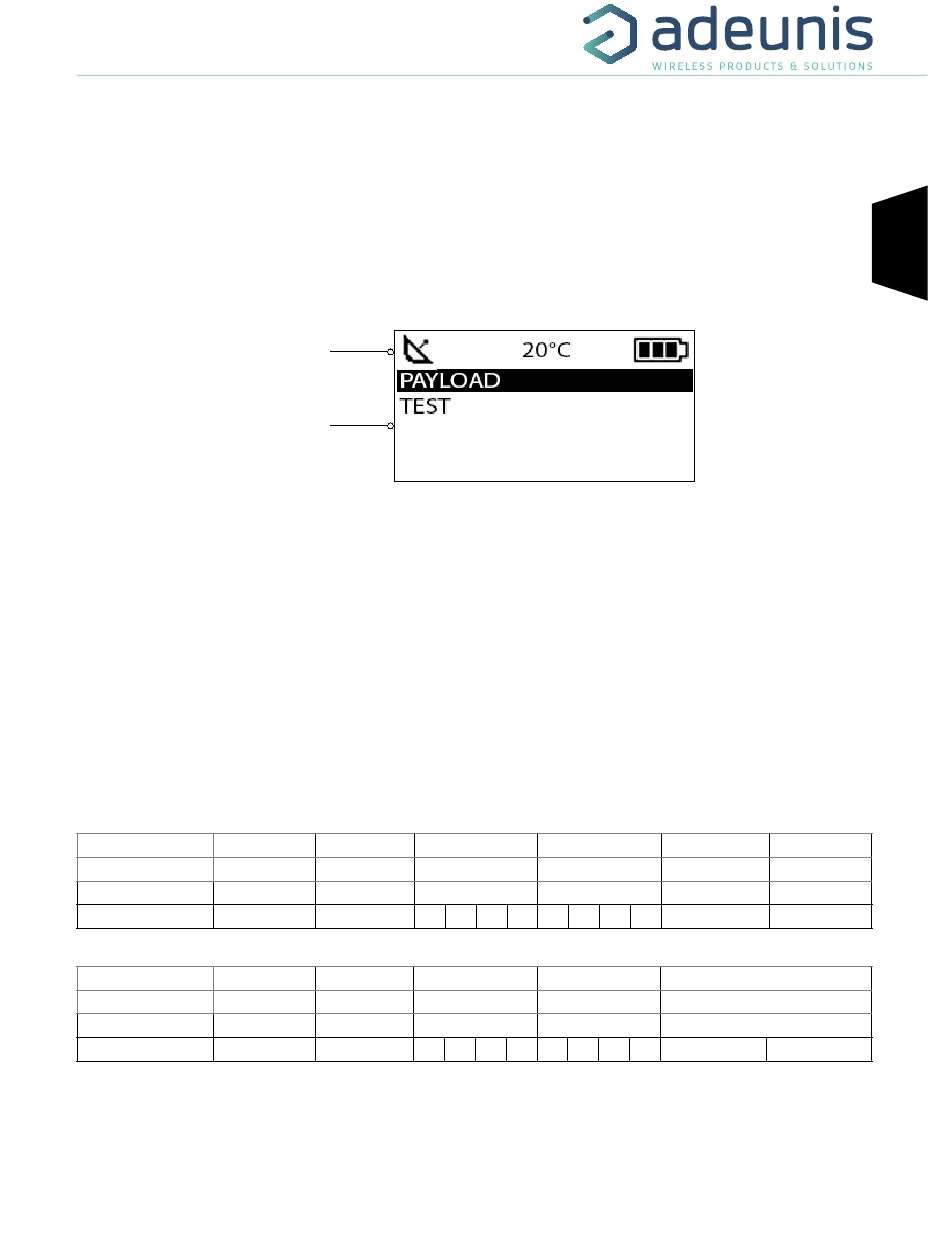

Figure 14 : Ecran Downlink
3 4
4 4
Latitude GPS Longitude GPS
3 4
4 4
Latitude GPS Longitude GPS
5 6
1 1
Compteur UL Compteur DL
20 20
5
2
Compteur UL
20 20
Page 15 of 44
