ADEUNIS sigfox RC2 Guide Utilisateur page 13

FIELD TEST DEVICE sigfox RC2 - Guide utilisateur / User guide version V1.0.0

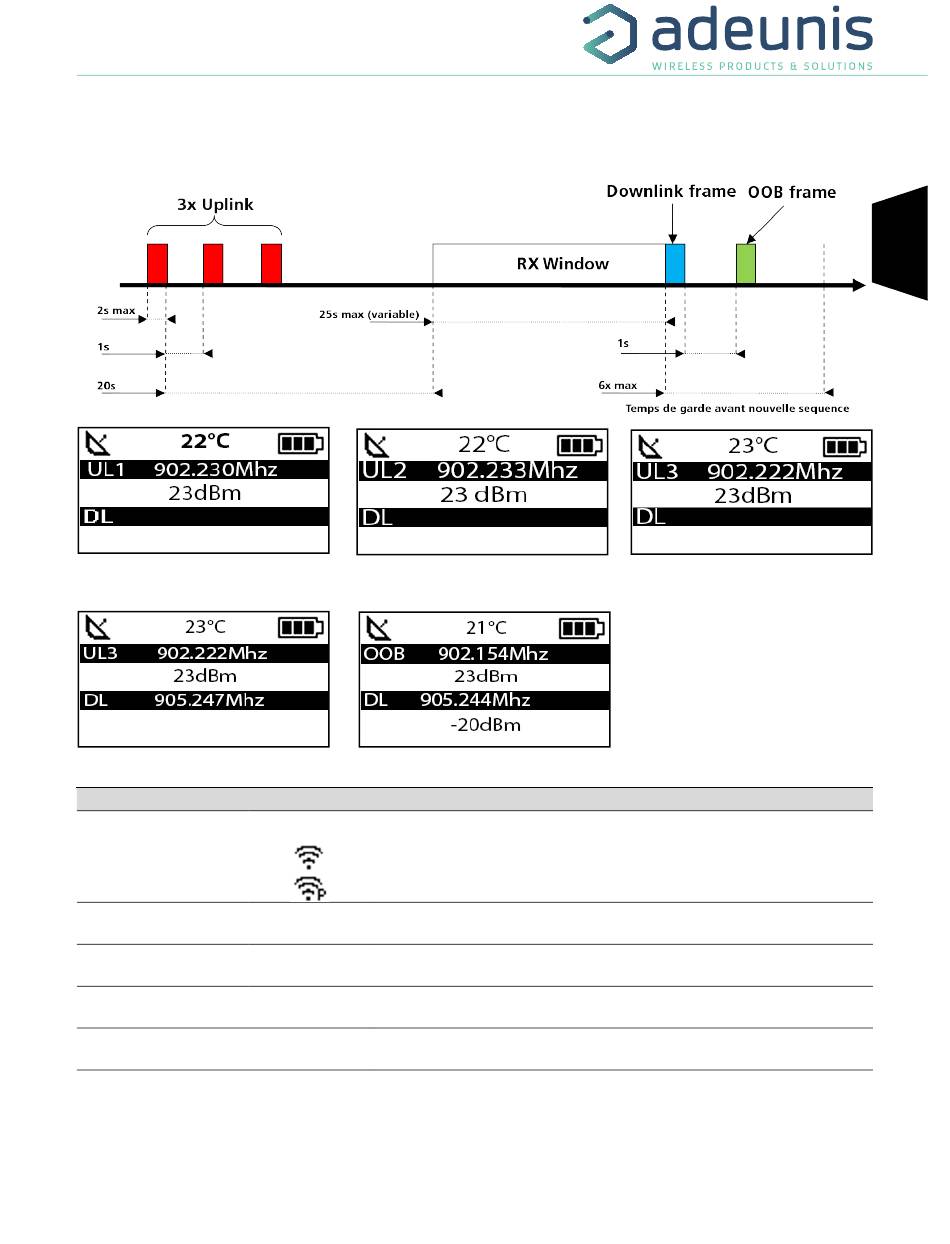

Le cycle sigfox se décompose en plusieurs étapes :
• 3 émissions sur une fréquence variable (Figure 6, 7 et 8)
• 1 ouverture d'une fenêtre de réception après un temps de 20 secondes (Figure 9)
• 1 émission d'une trame OOB, si le produit a reçu une trame de downlink (Figure 10)
Figure 6 : Uplink 1
Figure 9 : Downlink
Item
Statut Transmission
(Deuxième à gauche)
Information d'Uplink
(Ligne Noire)
Information d'Uplink
(Ligne Blanche)
Information de Downlink
(Ligne Noire)
Information de Downlink
(Ligne Blanche)
Les informations de Downlink affichées sur le produit concernent une trame de Downlink envoyée depuis le réseau sigfox. Si aucune information
n'est présente dans cette partie, cela ne signifie pas que le produit ne fonctionne pas sur le réseau mais uniquement qu'il n'a pas reçu d'informa-
tion en provenance du réseau. Pour valider le lien montant (envoi d'une trame du produit vers le réseau), il est nécessaire d'utiliser une interface
permettant de lire les trames du réseau (exemple : back-end ou application).
All manuals and user guides at all-guides.com
Figure 7 : Uplink 2
Figure 10 : OOB
Icône Description
Aucune icône Aucune transmission radio en cours
Une transmission manuelle a été déclenchée (cycle d'émission en cours)
Une transmission périodique a été déclenchée (cycle d'émission en cours)
Affichage du nombre de répétitions de trame d'Uplink (UL1 à UL3) ou de la trame OOB,
ainsi que de la fréquence d'envoi de la trame avec une précision au millième.
Affichage de la puissance d'émission de la trame.
Affichage du numéro de la fenêtre d'écoute du produit (DL), ainsi que de la fréquence de
réception de la trame avec une précision au millième.
Affichage du RSSI de la dernière trame reçue.
Figure 8 : Uplink 3
Page 13 of 44
