FIELD TEST DEVICE sigfox RC2 - Guide utilisateur / User guide version V1.0.0
3. DESCRIPTION DES ECRANS
L'écran LCD du produit est divisé en plusieurs écrans :
•
L'écran de DEMARRAGE (Affichage des versions de firmware) - Uniquement à la mise sous tension
•
L'écran de CYCLE SIGFOX
•
L'écran de GPS
•
L'écran de PER (Packet Error Rate).
•
L'écran de DOWNLINK
FR
Les icônes suivant sont présent sur tous les écrans du produit.
Item
Statut GPS
(Premier à gauche)
Température
(Troisième à gauche)
Batterie
(Dernière à gauche)
3.1. Ecran Démarrage
Le démarrage du produit est fait au moyen du commutateur ON/OFF situé sur la partie inférieure du produit. Dès la mise sous tension, l'écran LCD
du produit s'allume et affiche l'écran de démarrage. L'écran de démarrage s'affiche les 2 versions de firmware du produit pendant une periode de
quelques secondes.
Version Firmware Applicatif
Version Firmware RTU
Note : Si le produit ne démarre pas, il se peut que la batterie ne soit pas suffisamment chargée. Connectez alors le produit sur un chargeur USB.
Lorsque la batterie est totalement vide, il se peut que même connecté le produit ne démarre pas. Veuillez attendre quelques minutes pour que le
produit puisse être utilisé.
3.2. Ecran Cycle sigfox
Cet écran est affiché après l'écran de démarrage.
Il permet de visualiser l'envoi et la réception de trames sur le réseau. Si le produit est correctement configuré il transmet directement des trames
sur le réseau sigfox dès sa mise sous tension. Vous devez voir apparaitre le logo d'émission périodique ainsi que les informations d'envoi des 3
trames du cycle sigfox (UL1 à UL3), associée à la fréquence d'émission.
Les informations d'émission d'Uplink et de Downlink sont affichées sur l'écran LCD.
La première ligne indique les informations de la trame d'Uplink «ULx» avec x le numéro et la fréquence de la trame d'émission lors des répéti-
tions. Elle permet également d'afficher les informations de trame d'Out Of Band «OOB». La deuxième ligne indique la puissance utilisée.
La troisième ligne indique les informations de la trame de Downlink xDL» et la fréquence de la fenêtre de réception. La dernière ligne indique le
niveau de RSSI réçue.
All manuals and user guides at all-guides.com
Icône
Description
Aucune icône
Le GPS est désactivé
Le GPS n'est pas synchronisé
Le GPS est synchronisé
Température en °C
Niveau de batterie
Produit en charge

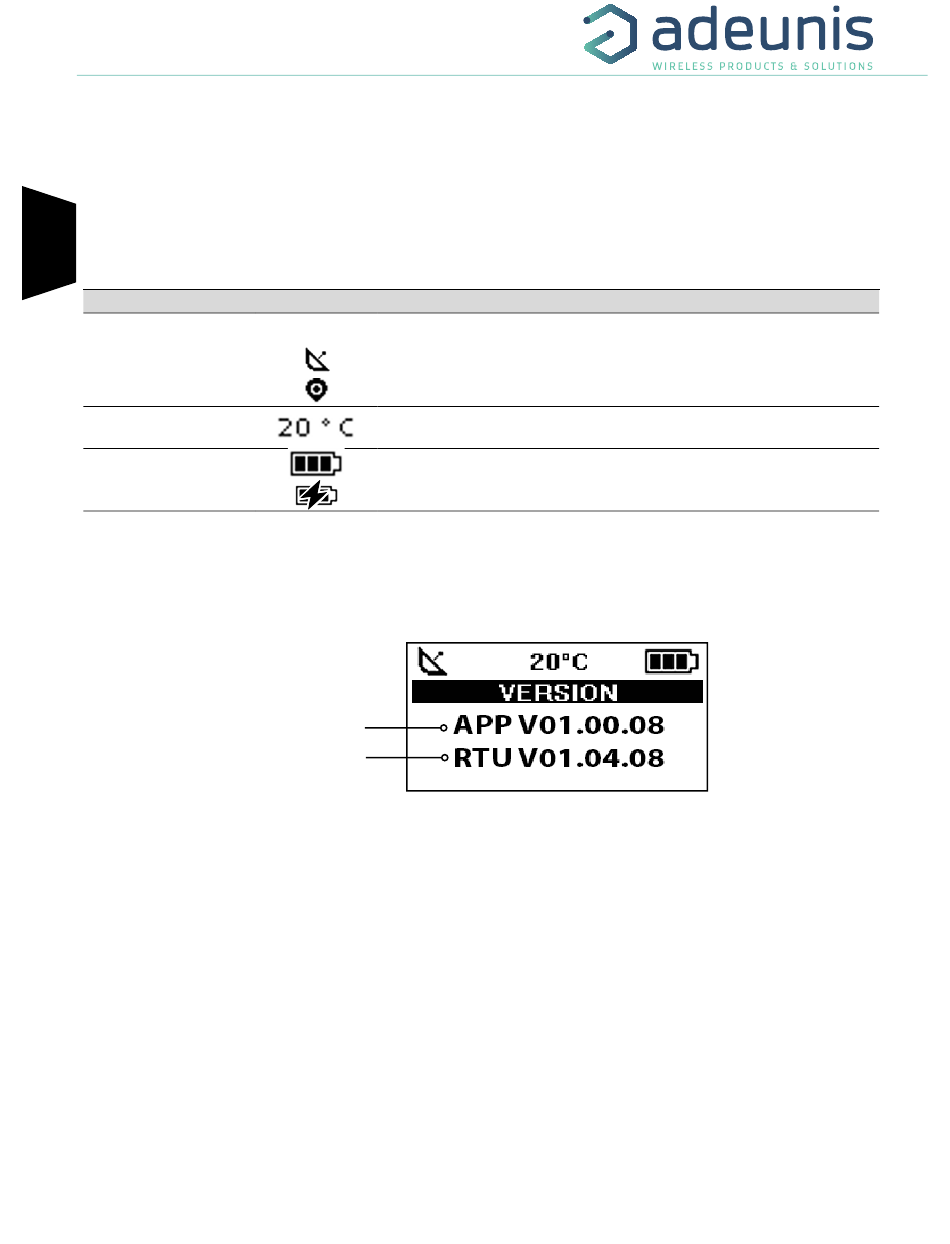

Figure 5 : Version Firmware
Page
12
of 44
