FIELD TEST DEVICE sigfox RC2 - Guide utilisateur / User guide version V1.0.0
2. DESCRIPTION PRODUIT
2.1. Interface utilisateur
Ecran LCD
Bouton poussoir 1
2.2. Description des boutons
Interface opération
Bouton poussoir 1
Bouton poussoir 2
Commutateur ON/OFF
Connecteur micro-USB
Indicateur de charge
2.3. Description des capteurs
Le produit dispose également de deux capteurs embarqués : un capteur de température et un accéléromètre. Ce dernier permet l'émission
d'une trame OOB (trame de vie SIGFOX) lors de la détection d'une importante vibration (en secouant l'appareil par exemple).
All manuals and user guides at all-guides.com

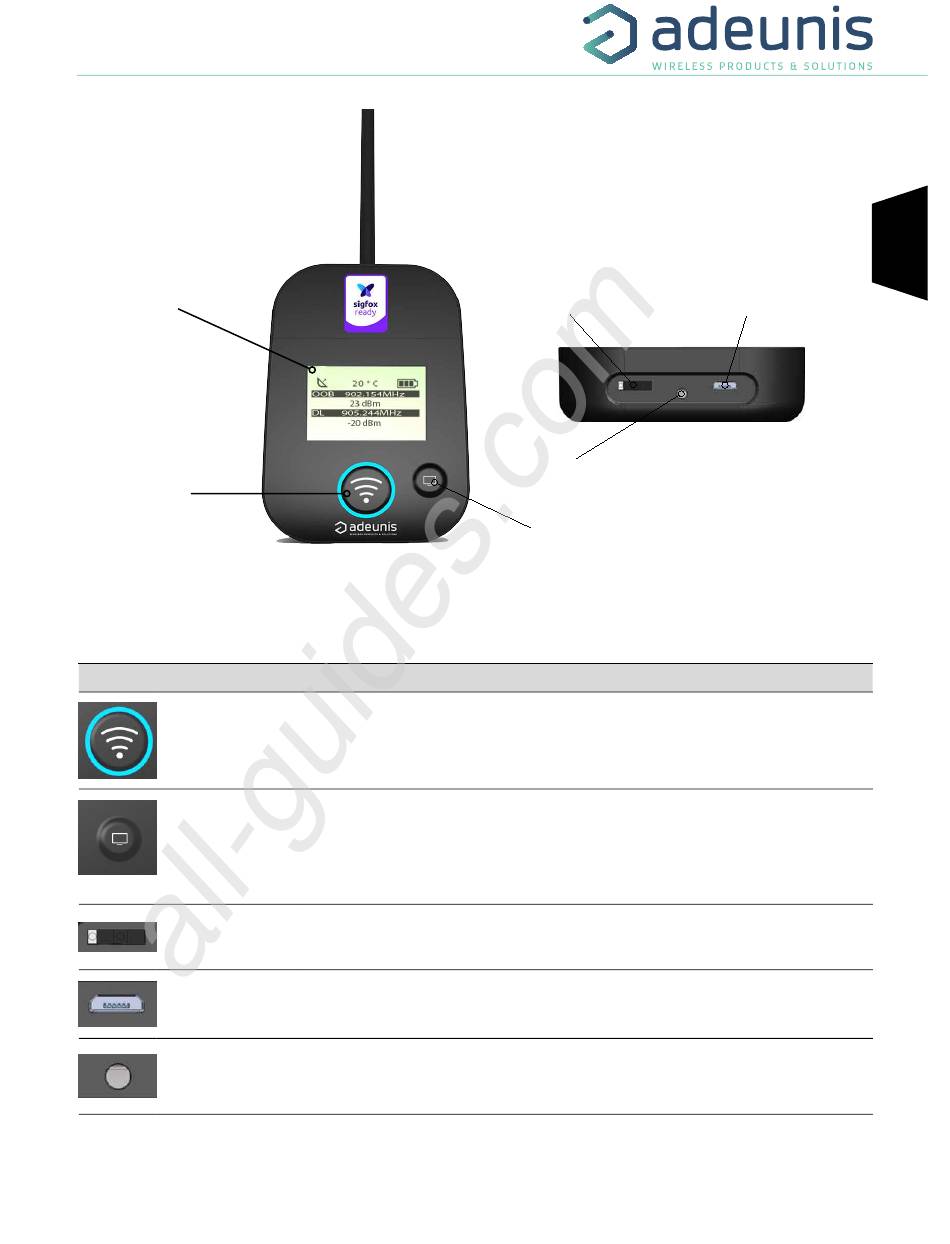

Figure 3 : Vue face
Ce bouton permet de réaliser une transmission radio en mode manuel.
Dans le menu PER, un appui long permet une remise à zéro des compteurs.
Ce bouton permet la gestion de l'écran LCD.
•
Lorsque le rétro-éclairage du LCD est éteint, un appui permet d'activer le retro-éclairage.
•
Lorsque le rétro-éclairage du LCD est allumé, chaque appui permet de faire défiler les différents
écrans disponibles sur le produit.
Le commutateur ON/OFF permet de démarrer ou d'éteindre le produit. Le basculement du commuta-
teur vers la droite démarre le produit.
Le connecteur micro-USB permet la charge du produit (voir paragraphe 1.4) ou la configuration du
produit (voir paragraphe 3).
La LED de charge donne l'état de charge du produit (voir paragraphe 1.4).
Commutateur ON/OFF
Figure 4 : Vue dessous
Indicateur de charge
Bouton poussoir 2
Connecteur Micro USB
