Information générale : l'installation doit être conforme à
toutes les normes et réglementations locales.
Réception des unités
Manutention de l'unité
L 'unité est livrée sur des blocs en bois. Il est conseillé de
vérifi er l'état de la machine à la réception.
Il existe deux manières de manipuler la machine :
1) Manipulez l'unité à l'aide d'un chariot élévateur à
fourche, conformément aux règlements de sécurité
applicables. La manipulation de l'unité est interdite
sauf si les fourches sont plus longues que la
longueur de l'unité.
2) Utilisez un palonnier correctement ajusté pour
s'adapter à l'unité.
Les unités sont livrées sur une remorque, il vous
incombe de procéder au déchargement. Afi n de faciliter
sa manipulation, un anneau de levage est prévu
à chaque angle de la base de l'unité. 4manilles et
4 élingues sont requises.
Lors du levage, utilisez un palonnier pour empêcher
les câbles d'exercer une pression trop importante sur
le haut de l'unité.
Important : pour que l'unité se positionne exactement
sur le châssis de toiture, les blocs en bois doivent être
retirés.
Instructions relatives au levage et au déplacement
Il est recommandé d'utiliser les points d'accroche
intégrés spéciaux indiqués dans le schéma et les
instructions suivantes:
1 - Des instructions de levage détaillées seront
communiquées dans la documentation de l'unité.
2 - Utilisez les quatre points de levage intégrés dans
l'unité.
3 - Les élingues et palonniers doivent être munis
d'anneaux et attachés aux quatre points de levage.
4 - La capacité minimale de levage de chaque élingue
et barre de levage doit être supérieure ou égale au
poids d'expédition de l'unité indiqué.
5 - Attention : cette unité doit être levée et manipulée
avec un soin extrême. Évitez les chocs lors des
manipulations.
RT-SVX060C-FR

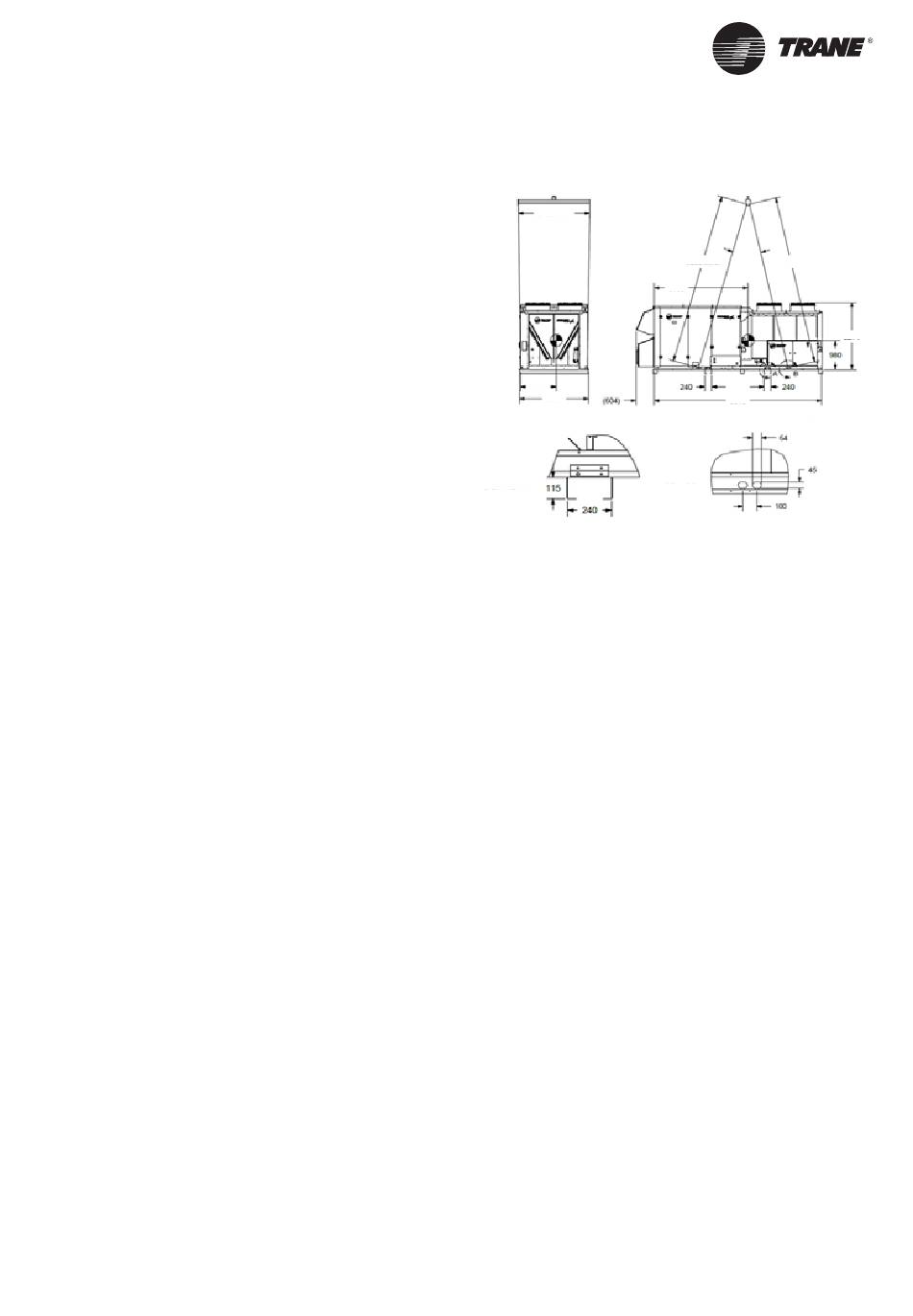

Figure 2 - Schéma de levage
2 400 MINI
1 200
2 324
DÉTAIL A
Installation du châssis de toiture
L 'option de Châssis de toiture n'est pas développée par
Trane. Cependant, il est possible d'utiliser des châssis
de toiture spécifi ques développés au cas par cas pour
les unités à débit descendant. Le châssis de toiture doit
soutenir l'unité et doit assurer l'étanchéité à l'eau.
Installation
30 °
6 000 MINI
MAXI
6 000 MINI
3 150
1 740
5 618
DÉTAIL B
2 274
17
