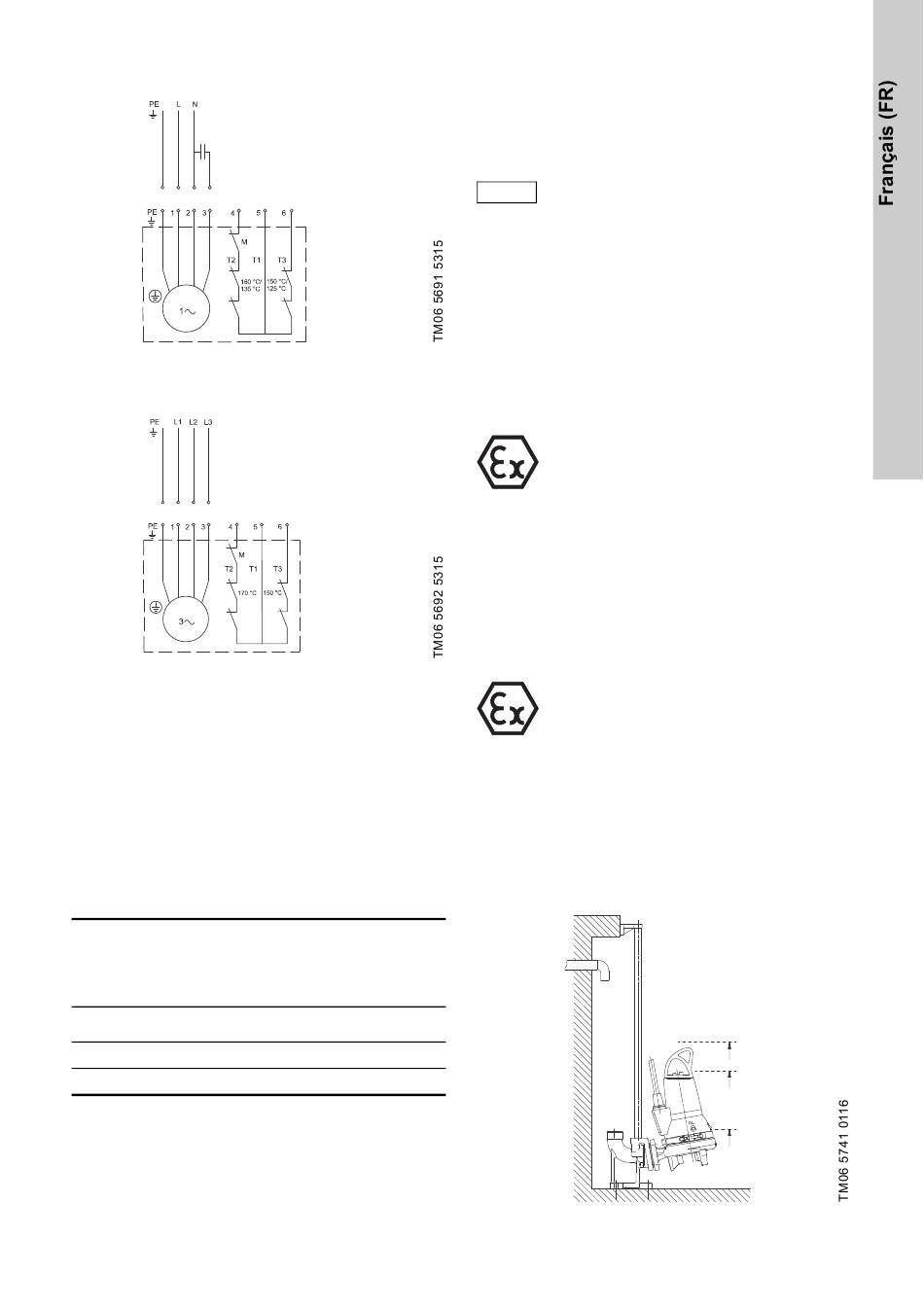

8.1 Schémas de câblage
Fig. 4
Schéma de câblage des pompes mono-
phasées
Fig. 5
Schéma de câblage des pompes tripha-
sées
8.2 Coffret de commande CU 100
Le coffret de commande CU 100 est équipé d'un dis-
joncteur de protection moteur et est disponible avec
un capteur de niveau et un câble.
Pompes monophasées
Un condensateur de fonctionnement doit être
connecté au coffret de commande.
Pour les dimensions du condensateur, voir le tableau
ci-dessous.
CS,
Type de
condensateur
pompe
de démarrage
[kW]
[μF]
0,9 et 1,2
150
1,5
150
CR,
condensateur
de fonctionne-
ment
[V]
[μF]
[V]
230
30
450
230
40
450
Niveaux de démarrage et d'arrêt
La différence de niveau entre marche et arrêt peut
être ajustée en modifiant la longueur de câble libre.
Câble libre long = grande différence de niveau
Câble libre court = petite différence de niveau.
Ces deux recommandations doivent être
Nota
impérativement respectées.
•
Pour empêcher toute pénétration d'air et toute
vibration, installer le capteur de niveau d'arrêt de
façon à ce que la pompe s'arrête avant que le
liquide n'atteigne le bord supérieur du collier de
serrage de la pompe.
•
Installer le capteur de niveau de démarrage de
façon à ce que la pompe démarre au niveau
requis ; cependant, la pompe doit toujours
démarrer avant que le liquide n'atteigne la tuyau-
terie d'aspiration inférieure.
Avertissement
Le coffret de commande CU 100 ne doit
pas être utilisé pour les applications Ex.
Voir paragraphe
mande.
Avertissement
La pompe ne doit pas fonctionner à sec.
Un capteur de niveau supplémentaire doit
être installé pour assurer l'arrêt de la
pompe lorsque le capteur de niveau d'arrêt
est défectueux. Voir fig. 6.
La pompe doit s'arrêter lorsque le niveau
du liquide atteint le bord supérieur du col-
lier de serrage de la pompe.
Les interrupteurs à flotteur utilisés dans
des environnements potentiellement
explosifs doivent être homologués pour
cette application.
Ils doivent être raccordés au coffret de
commande Grundfos DC/D et LC/D 107,
LC/D 108 et LC/D 110 et par l'intermé-
diaire d'une barrière de sécurité intrin-
sèque permettant d'assurer la sécurité du
circuit.
Fig. 6
Niveaux de démarrage et d'arrêt
8.3 Coffrets de com-
Alarme
Démar-
rage
Arrêt
13
