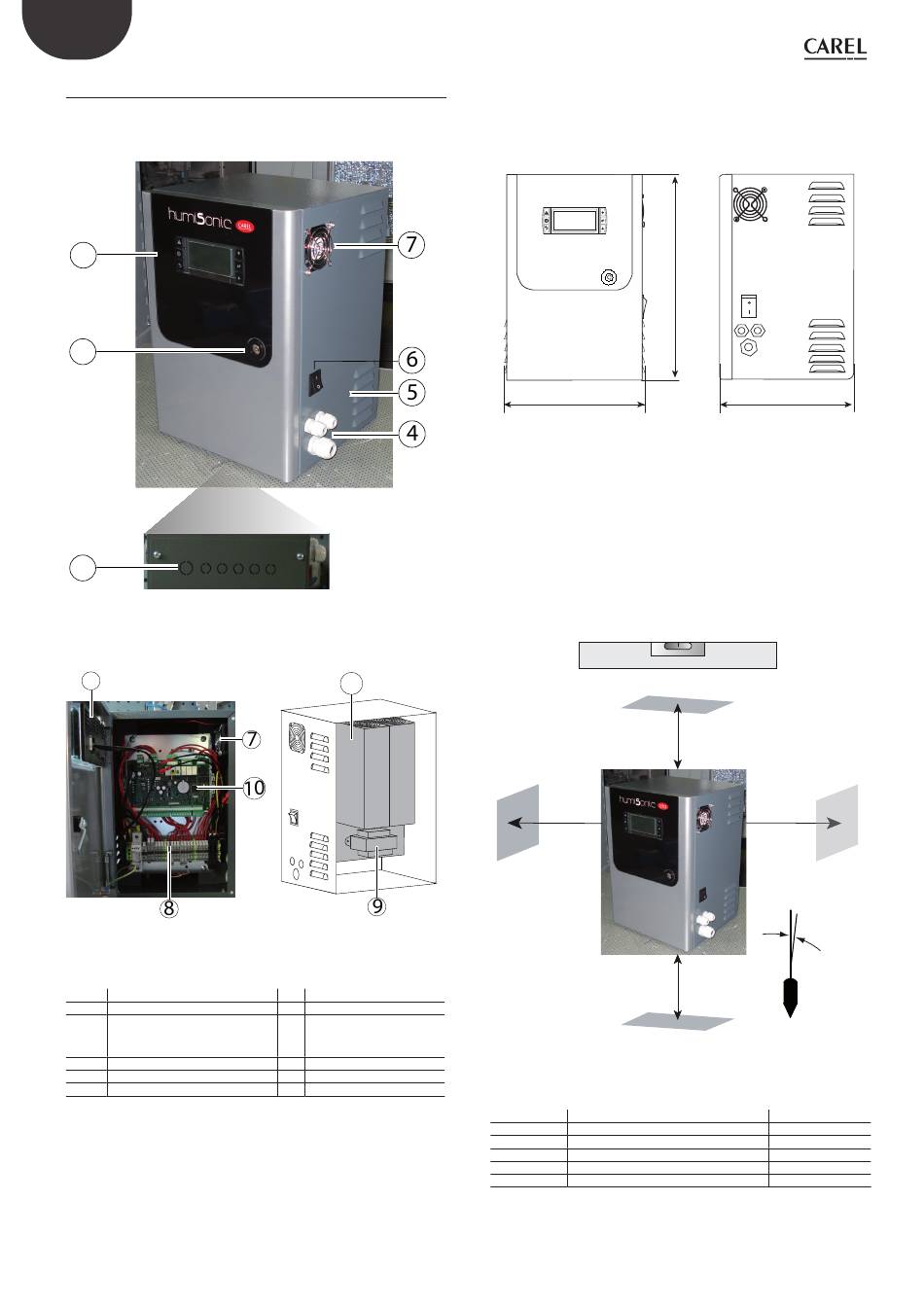

3.5 Tableau électrique « Main »
STRUCTURE
1
2
3
1
Légende
1 Terminal
2 Couvercle avec serrure
Préperçages pour serre-câbles
3 supplémentaires (à la charge de
l'installateur)
4 Serre-câbles
5 Fentes pour l'air d'aspiration
6 Interrupteur ON/OFF
"humiSonic ventilation" +0300063FR -rel. 1.3 - 14.05.2021
EXTÉRIEUR
Fig. 3.i
INTÉRIEUR
11
Fig. 3.j
7 Ventilateur d'air d'expulsion
8 Bornier
9 Transformateur
10 Carte de contrôle
11 Bloc d'alimentation
DIMENSIONS - mm (in)
262 (10.3)
POSITIONNEMENT
Le tableau électrique est conçu pour le montage mural et il est muni
d'un système de ventilation forcée pour le refroidissement. Se référer à la
fi gure pour les distances minimales en mm (in) qui assurent un fl ux et un
échange suffi sants de l'air à l'intérieur du tableau électrique.
≥ 500
(19.7")
≥ 500
(19.7")
≥ 500
(19.7")
POIDS
UQ05C10000 Tableau électrique Main 300 W -110 V
UQ05CD0000 Tableau électrique Main 300 W -230 V
UQ09C10000 Tableau électrique Main 600 W -110 V
UQ09CD0000 Tableau électrique Main 600 W -230 V
UQ18C10000 Tableau électrique Main 1200 W -110 V
UQ18CD0000 Tableau électrique Main 1200 W -230 V
16
361
(14.2)
252 (9.9)
Fig. 3.k
≥ 500
(19.7")
<0,5°
Level
Fig. 3.l
9,5 Kg / 20,9 lbs
9,5 Kg / 20,9 lbs
9 Kg / 19,8 lbs
10 Kg / 22 lbs
11,5 Kg / 25,4 lbs
11,5 Kg / 25,4 lbs
