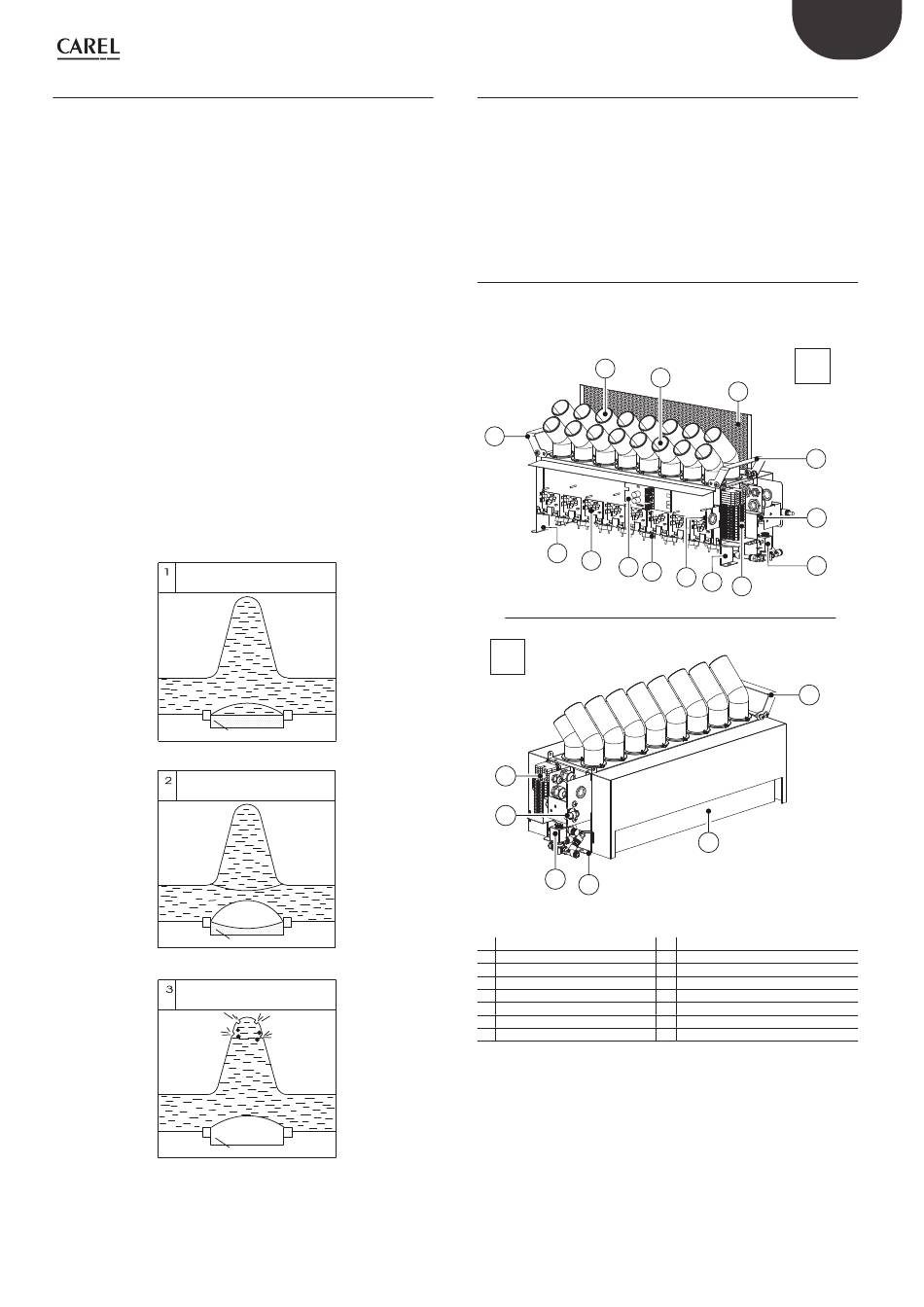

1.10 Principe de fonctionnement
Les humidificateurs Humisonic sont basés sur le principe de la nébulisation
de l'eau déminéralisée à l'aide d'une technologie à ultrasons. Le principe
de fonctionnement de l'humidificateur est résumée ci-dessous:
•
remplissage d'eau par ouverture d'une électrovanne jusqu'a ce que le
niveau requis, mesuré par un flotteur , soit atteint;
•
si l'auto test est activé (par défaut), l'électrovanne de vidange s'ouvre et
vide le réservoir (fonction destinée à nettoyer le réservoir de résidus/
saleté);
•
nouveau remplissage d'eau jusqu'au niveau requis;
•
début de la nébulisation à ultrasons (les ventilateurs installés dans
l'humidificateur permettent d'expulser les particules d'humidité et de
la répandre dans l'environnement);
•
Remplissage automatique quand le niveau bas est détecté par le
flotteur.
La technologie à ultrasons est générée à partir d'une tension d'entrée
qui est transformée à l'aide d'un circuit oscillant en un signal à haute
fréquence de 1,7 MHz. Le signal est transmis à un transducteur, avec la
partie supérieure en contact avec l'eau, qui est mis en vibration à haute
fréquence. La surface du convertisseur piezo électrique vibre a une
fréquence de 1.7 millions de fois par seconde, celui ci est positionné sous
une certaine hauteur d'eau. L'inertie de l'eau est telle qu'elle ne peut suivre
le rythme des vibrations. Les dépressions et surpressions successives
créent des micro bulles qui remontent vers la surface. Les ondes sonores
sont générées en surface, ce qui renforce les chocs des molécules et
forme une vaporisation très fine immédiatement absorbée par le flux
d'air.
Dopo l'accensione
After switching on
Trasduttore / Transducer
Ampiezza negativa
Negative amplitude
Vuoto / Vacum
Trasduttore / Transducer
Ampiezza positiva
Positive amplitude
Trasduttore / Transducer
Fig. 1.h
1.11 Accessoires
•
Carte série BMS/RS485 (code PCOS004850) : installable sur la carte de
contrôle du tableau « Main », elle assure l'interfaçage direct à un réseau
RS485, avec un débit en bauds maximal de 19 200. La carte garantit
l'opto-isolation du contrôle par rapport au réseau sériel RS485.
•
Sondes d'humidité/température depuis la conduite CAREL, code
DPD*(T/H), DPP*(T/H). Elles sont utilisées dans les installations de
chauffage et de conditionnement qui contiennent des conduites. Elles
sont munies d'une bride de fixation. Voir le manuel code +030220660.
1.12 Structure
La figure montre le corps de l'humidificateur, une fois enlevé les caches
latéraux et le panneau de couverture (voir chap. « Entretien et pièces de
rechange »).
2
1
8
12
11
R
7
5
6
8
Légende
F Devant
R Arrière
1 Poignées de levage
2 Diffuseur arrière
3 Diffuseur avant
4 Déflecteur
5 Vanne de chargement
6 Vanne de vidange
9
"humiSonic ventilation" +0300063FR - rel. 1.3 - 14.05.2021
F
3
4
1
5
6
10
9
8
7
1
13
Fig. 1.i
7
Bornier
8
Bride de fixation
9
Bride avec serre-câbles
10 Transducteur piézoélectrique
11 Carte électronique de contrôle
12 Driver
13 Entrée d'air
FRE
