2. Informations destinées aux installateurs
2.3.26 Montage du capot avant de la chaudière
– Accrocher le capot avant de la chaudière dans les parois latérales (Fig. 71) et le fixer à l'arrière à l'aide de 2 vis à tôle –
Fig. 72.

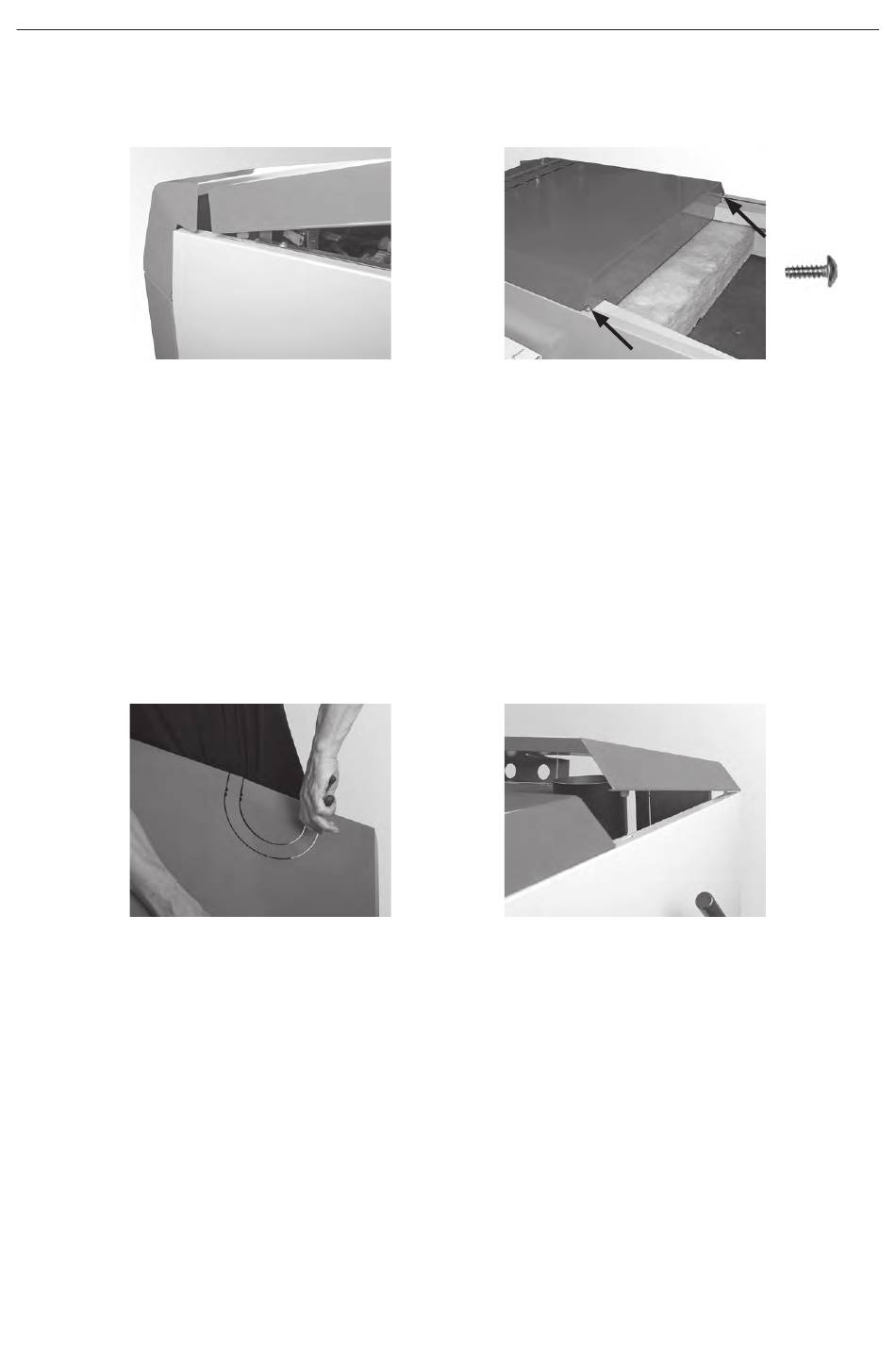

Fig. 71 Accrocher le capot de la chaudière
2.3.27 Montage du capot arrière de la chaudière
– Si l'adaptateur pour le ventilateur de fumées (accessoire) n'est pas utilisé, dégager l'orifice prédécoupé au niveau du capot
arrière de la chaudière – Fig. 73.
Grand orifice prédécoupé = tube de fumées isolé
Petit d'orifice prédécoupé = tube de fumées pas isolé
Pas de dégagement = adaptateur du raccord d'évacuation des fumées monté
– Accrocher le capot arrière de la chaudière dans la fente du revêtement de la paroi latérale prévue à cet effet – Fig. 74.
Fig. 73 Lorsque l'adaptateur du raccord
d'évacuation des fumées n'est pas utili-
sé, dégager la partie prédécoupée.
Fig. 72 Fixer le capot de la chaudière à l'aide de 2 vis
Fig. 74 Accrocher le capot arrière de la chaudière
32
2 x
