Valeurs Mesurées - Windhager LOGWIN KLASSIK Notice De Montage

4. Informations destinées aux techniciens de service

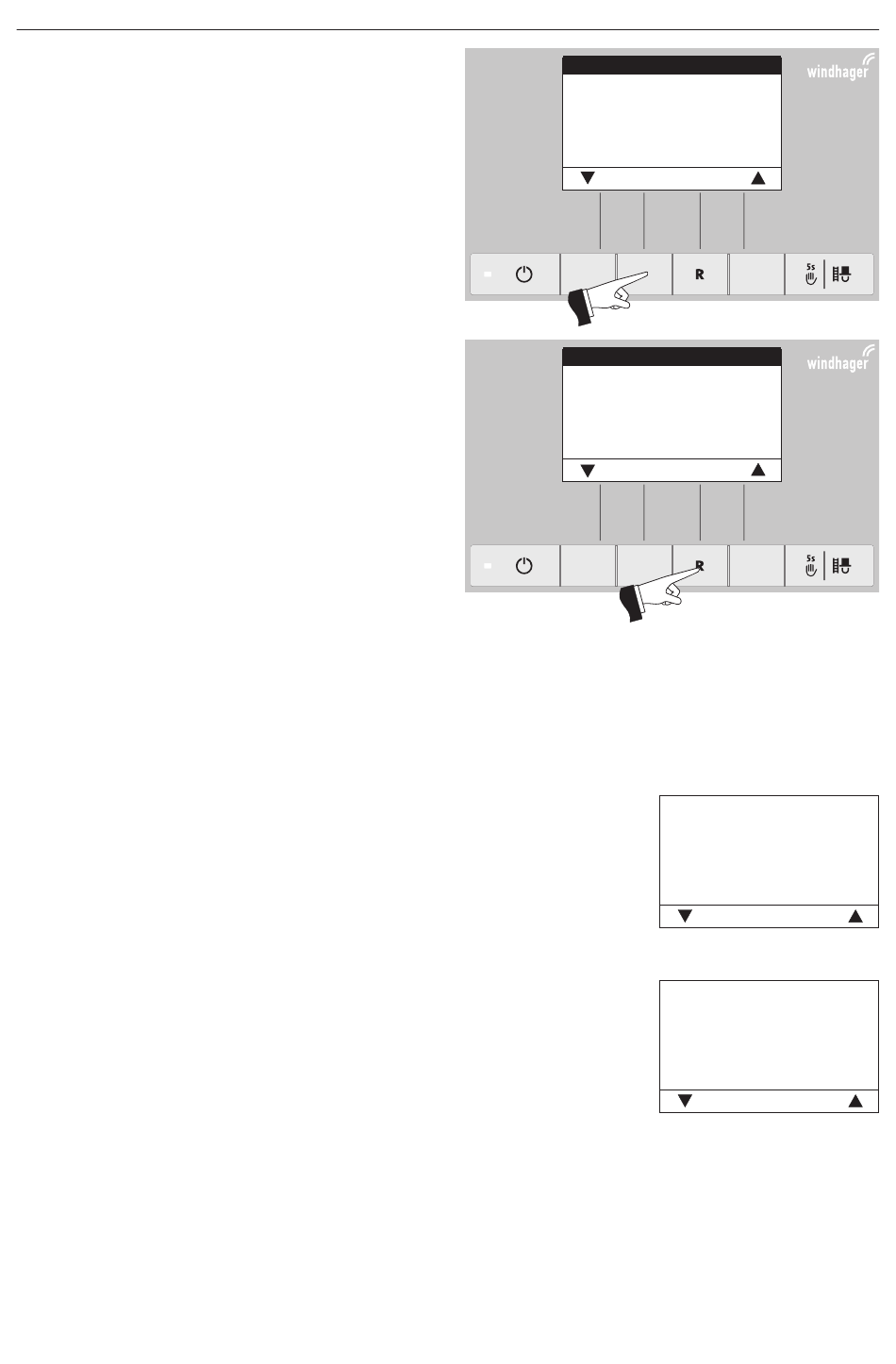

Marquer la sous-option souhaitée « Valeurs mesurées », « Pa-
ramètres », « Test d'actionneurs » ou « Réglages » et confirmer
avec la touche sélection – Fig. 95.
Autres réglages, voir 4.7.1 à 4.7.4.
En cas de pression de la touche retour ou au bout de 10 mn,
l'écran referme cette option de menu ou cette sous-option –
Fig. 96.
4.7.1 Valeurs mesurées
Les valeurs mesurées suivantes sont affichées:
T Chaudière
La température effective actuelle de la chaudière est affichée en °C.
T chamb. comb.
La température actuelle de la chambre de combustion est affichée en °C.
Consi. vent.
La vitesse de consigne du ventilateur est affichée en tr/min.
Pos. vol. air prim.
La position du volet air primaire est affichée en %.
Pos. vol. air sec.
La position du volet air secondaire est affichée en %.
Signal O2
Le signal O2 de la sonde Lambda est affiché en %.
Courant de chauffage O2
Le courant de chauffage O2 de la sonde Lambda est affiché en A.
T Fumées
La température actuelle des fumées est affichée en °C.
Valeurs mesurées
Paramètres
Test d'actionneurs
Reglages
Fig. 95
Valeurs mesurées
Paramètres
Test d'actionneurs
Reglages
Fig. 96
44
choisir retour
choisir retour
T Chaudière
T chamb. comb.
Consi. vent.
Pos. vol. air prim.
Pos. vol. air sec.
Signal O2
retour
Fig. 97
Courant de chauffage O2
T Fumées
retour
Fig. 98
68°C
578°C
2500 tr/m
60%
30%
18,1%
2,5A
195°C
