Armoire électrique et commandes (suite)

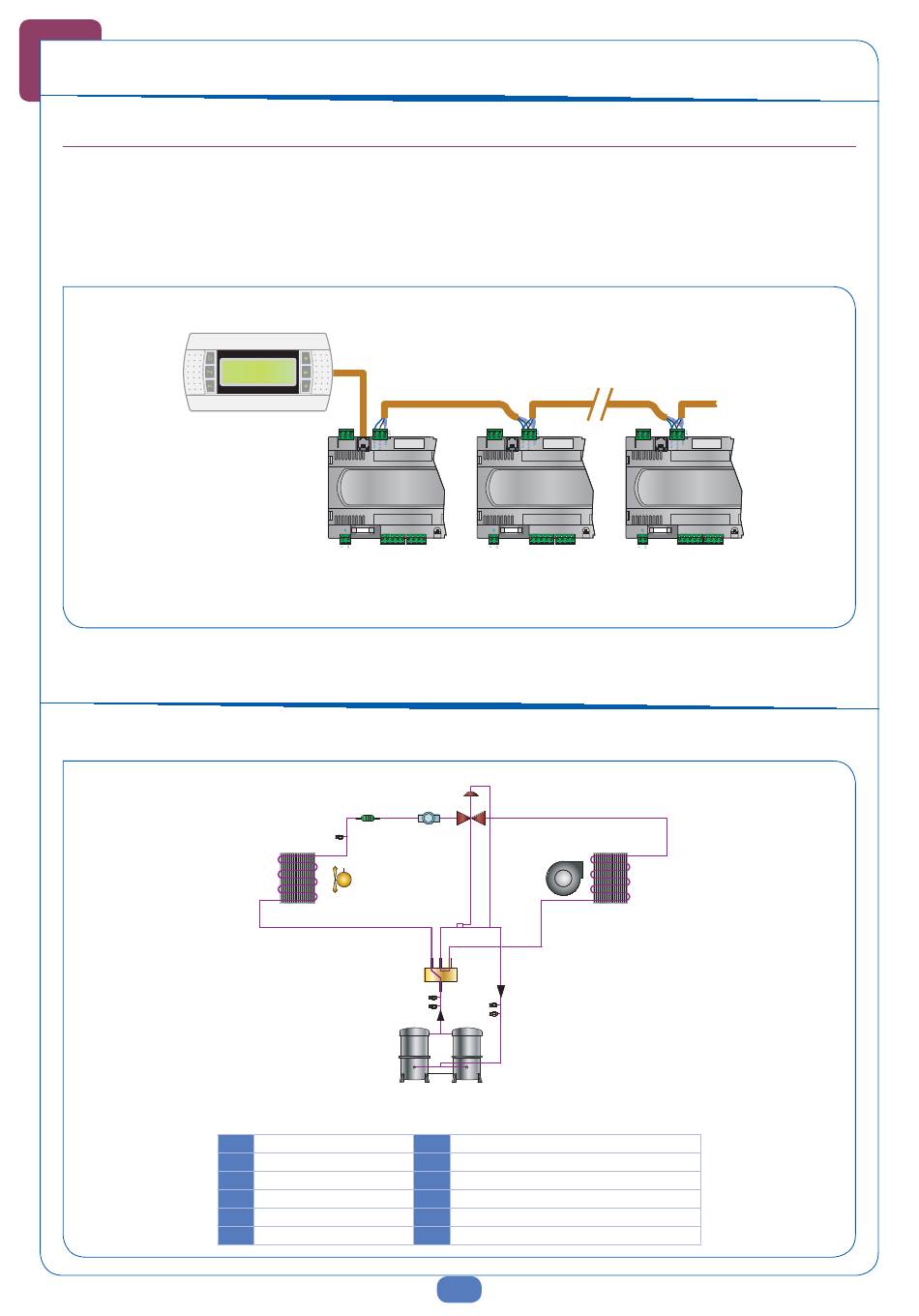

Installation de plusieurs unités de toiture
En cas d'installation de plusieurs rooftops (dans des zones ou groupes différents ou non), il est possible d'afficher les paramètres de chaque unité en n'utilisant
qu'une seule interface pour l'ensemble de l'installation. Le principe consiste à raccorder toutes les unités en parallèle, via un seul bus pLAN (protocole propriétaire),
tout en raccordant l'interface graphique à un contrôleur maître à l'aide de la fiche J10. Cet IATC centralisera certain modes de fonctionnement, tels que mode
«occupé/inoccupé».
Le pLAN permet de raccorder 31 unités RTL/RTH maximum identifiées par leur adresse individuelle, la 32ème adresse doit être dédiée à l'afficheur.
Exemple de raccordement
Adresse 32
Le raccordement des cartes en pLAN s'effectue à l'aide de câble blindé de 0,33 à 0,5 mm² (AWG20/22), une paire torsadée + blindage.
Schémas des circuits frigorifiques
Tailles 30 à 50
BP1
C1
CD1
DF1
EV1
FC1
Programming Key
Fuse
Adresse 01
DF1
MI1
VP
CD1
FC1
V1
HP1
VP
Prise de pression BP1
FS
Compresseur 1
HP1
Condenseur 1
MI1
Filtre déshydrateur 1
TEV1
Évaporateur 1
V1
Ventilateur hélicoïde 1
VP
Programming Key
Fuse
.......
Adresse 02
.......
TEV1
FS
BP1
VP
C1
Ventilateur centrifuge
Prise de pression HP1
Voyant liquide 1
Détendeur thermostatique 1
Vanne d'inversion cycle 1 (version PAC uniquement)
Prise tirage au vide
8
Programming Key
Fuse
Adresse 25
.......
EV1
