Caractéristiques techniques (suite)
Options et accessoires supplémentaires
Costière de montage
Costière de montage fabriquée en tôle galvanisée.
Costière ajustable assemblée en usine avec un plénum de reprise d'air et
une grille supprimant la gaine de reprise entre le bâtiment et l'unité.
Elle est livrée avec un joint d'étanchéité pour relier la périphérie de la
costière à l'unité et éliminer les vibrations et les ponts thermiques.
Une costière ERP est disponible pour répondre à l'article CH40 de la
norme française du bâtiment. Cette costière assure une circulation d'air
entre l'unité et le bâtiment selon la nouvelle norme incendie. La gaine
double peau est isolée par une laine de verre 25 mm d'épaisseur. La
partie inférieure est revêtue d'une isolation thermique pour éviter toute
condensation ou déperdition thermique du bâtiment.
Plots anti-vibratiles
6 supports antivibratoires en caoutchouc sont disponibles pour des
utilisations sans costière de montage en toiture.
Armoire électrique et commandes
Toute les commandes nécessaires sont assemblées et câblées sur le RTL/
RTH, testé en usine et expédié PRÊT À FONCTIONNER.
Les commandes sont situées dans un compartiment étanche isolé du flux
d'air. Les câbles et les fils intérieurs sont repérés pour faciliter le dépannage.
L'équipement électrique est conforme aux normes CE et EN60204-1.
Un sectionneur principal unique est accessible de l'extérieur du RTL/RTH.
Ce sectionneur est dimensionné en usine en fonction de toutes les options
fournies.
L'unité est équipée en série d'un seul raccordement électrique à entrée
latérale. Une alimentation par le fond du RTL/RTH est disponible en option.
Un contrôleur numérique direct programmé en usine (l'IATC) gère et optimise
le fonctionnement tout au long de l'année, en mettant l'accent sur le confort
et l'économie d'énergie.
L'IATC régule le chauffage et le refroidissement en fonction de la température
ambiante désirée, contrôlant la marche cyclique et la rotation des
compresseurs, ainsi que le dégivrage, la protection contre les surcharges, les
hautes et basses pressions, le respect des exigences de ventilation minimum
et du mode de soufflage, continu ou intermittent.
Une compensation de température ambiante hiver-été et une consigne de
température ambiante mini/maxi sont prévues en série.
Des paramètres de maintenance et des heures de fonctionnement des
compresseurs/unité sont également disponibles.
L'IATC peut être équipé (en option) d'une carte horloge pour la programmation
jour-nuit. Cette carte est programmée sur place en modes occupé-inoccupé
avec réduction de la température ambiante.
Les 150 dernières alarmes sont toujours mémorisées. Cette carte optionnelle
permet également de mémoriser la date et l'heure de chaque apparition
d'alarme.
L'interface utilisateur
(en option) contient des paramètres généraux (points
de consigne, ...) et des menus (maintenance, ...) protégés par un mot de
passe. Elle est installée en site sur un mur ou un panneau.
Elle dispose d'un clavier à 6 touches permettant de programmer sur place
Détecteur de fumée
Le détecteur de fumées est placé derrière le filtre et connecté à la carte de
l'IATC.
Si une alarme est détectée :
Une sortie digitale est directement transférée à l'IATC,
Le ventilateur intérieur sera à l'arrêt,
L'économiseur sera configuré (ouvert ou fermé).
Kit "toutes saisons"
Il est disponible sur les deux versions RTL et RTH.
Il autorise le fonctionnement en mode froid jusqu'à une température d'air
ambiant de -10 °C.
Un transducteur de pression est placé sur la sortie du condenseur et
transmet la vraie valeur de haute pression de l'unité.
Un composant contrôle deux ventilateurs axiaux en parallèle (en fonction
de l'intensité maximum : 8 A).
les points de consigne, les bandes proportionnelles et les seuils d'alarme.
L'interface utilisateur comporte également un écran à cristaux liquides semi-
graphique rétro éclairé de 4 lignes et 20 colonnes. Cet afficheur édite les
valeurs actuelles, les points de consigne, les heures de fonctionnement et
les alarmes.
L'interface utilisateur doit être située à 200 m maximum du RTL/RTH. Selon le
type d'alarme, cette dernière peut être réarmée utilisant l'interface utilisateur
(verrouillage par haute pression, ...) directement sur l'unité (surcharge des
compresseurs, ...). Une alarme par SMS en option via un
disponible.
Marche/Arrêt et mode Eté/Hiver à distance, ainsi qu'alarme générale, sont de
série sur le RTL/RTH et raccordables sur place par l'intermédiaire de contacts
secs.
Un système de gestion de bâtiment provenant d'un autre fournisseur peut
communiquer via ModBus avec une
l'interface utilisateur. Les paramètres des RTL/RTH sont alors transmis et
modifiables depuis un poste de surveillance et de dépannage à distance.

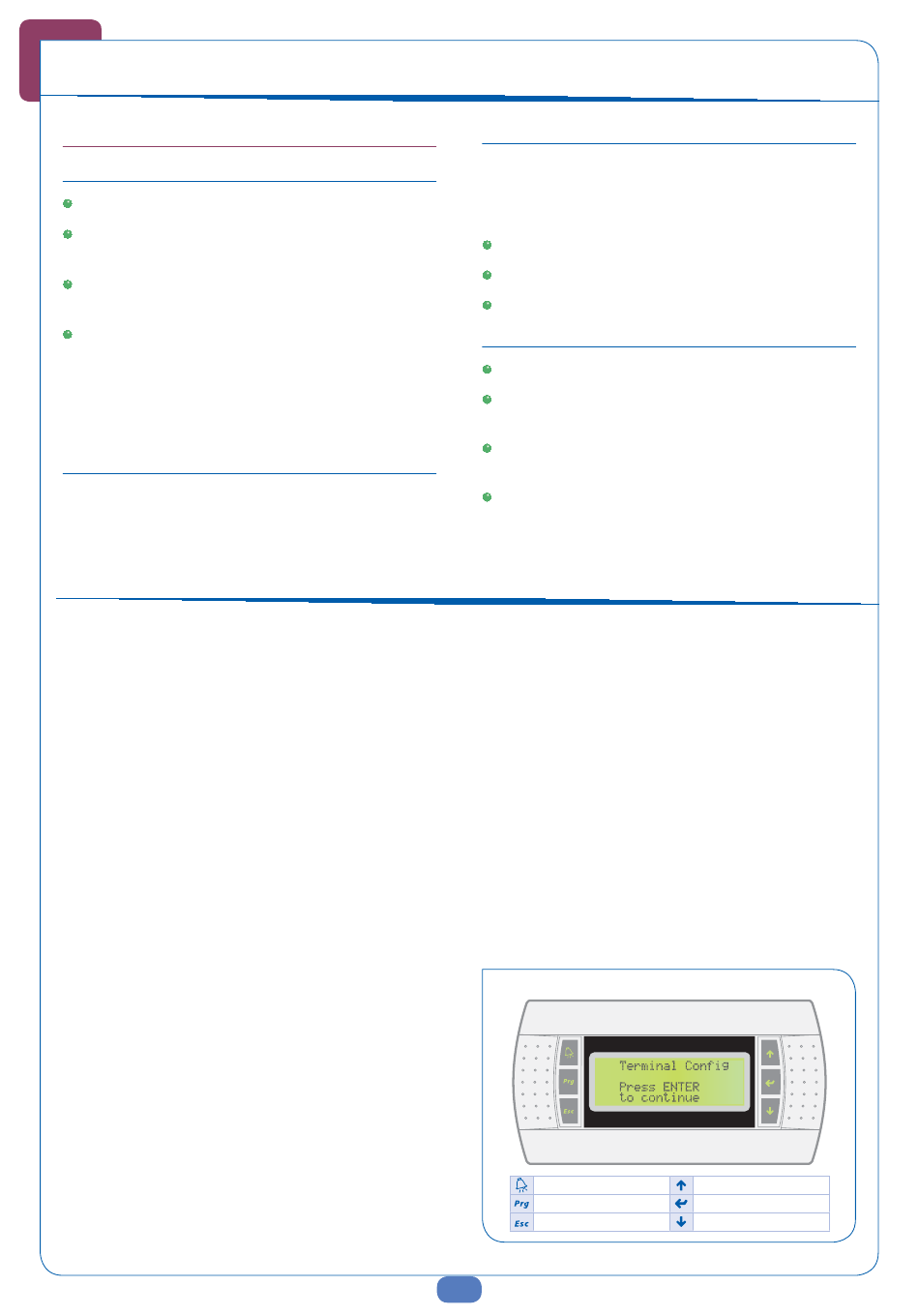

Interface utilisateur
Alarme
Prog
Sortie
6
modem GSM
est
carte type RS-485
en option, sur
Haut
Entrée
Bas
