Armoire électrique et commandes (suite)

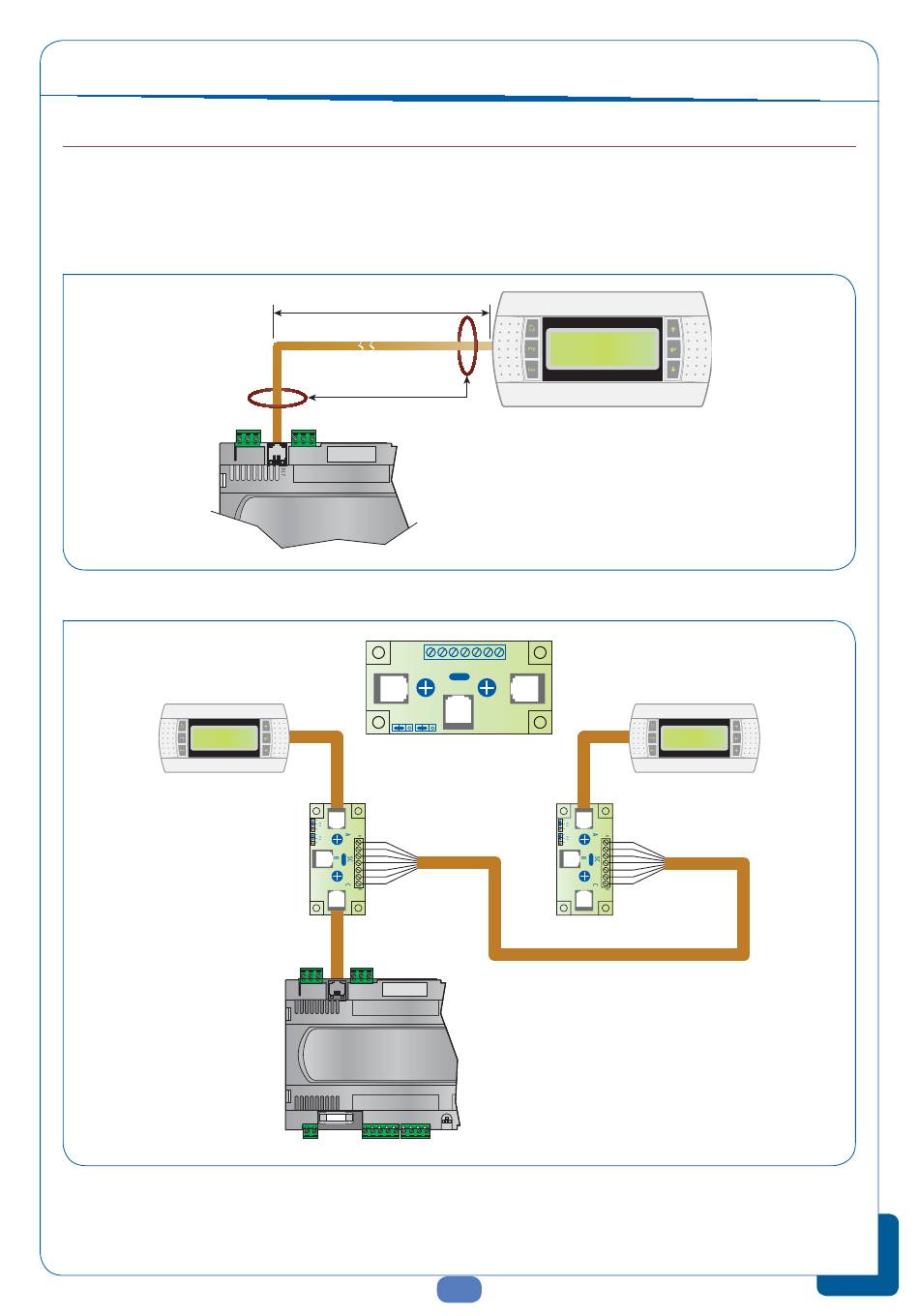

Raccordement de l'interface utilisateur
Le terminal est raccordé au contrôleur à l'aide du câble téléphonique de 80 cm fourni, reliant l'arrière du terminal à la fiche J10 du contrôleur.
Pour d'autres applications, il est possible d'augmenter la distance entre le terminal et le contrôleur :
Jusqu'à 50 m avec un câble téléphonique blindé 6 fils, 2 connecteurs téléphone à 6 broches (raccord droit broche à broche) et 2 ferrites montées sur le câble
téléphonique, l'une côté bornier et l'autre côté contrôleur. Le blindage doit être raccordé à la broche GND de J11.
Jusqu'à 200 m avec le même câble blindé, deux cartes de communication (en option) doivent être ajoutées côtés contrôleur et afficheur, pour relayer le signal.
Terminal local
ADRESSE 31
Max. 50 m
Ferrites
Programming Key
6
SC
A
C
B
J14
J15
1 2
3
1 2 3
J14 et J15 positionnés entre 1et 2
T
Max. 200 m
AWG24
Câble blindé
T
7
0
T
Terminal distant
ADRESSE 32
Câble blindé
AWG24 :
câble blindé à 3 paires torsadées
T :
câble téléphonique ou câble fourni
