Réglages
Réglage De la laMe À 0 eT 45°
Voir les figures 45 et 46.
La scie a été réglée en usine et, à moins qu'elle ait été
endommagée en cours de transport, aucun réglage ne
devrait être nécessaire. Après un usage prolongé, il peut
être nécessaire de vérifier les réglages.
 Relever la lame et retire la garde de lame.
si la lame n'est pas parfaitement verticale (0°) :
 desserrer le boulon de réglage et le levier de verrouillage
de biseau.
 Placer une équerre combinée à côté de la lame, sur la
gauche. Pousser le levier de verrouillage de biseau et
resserrer le boulon pour conserver le réglage.
 Tourner le volant de réglage de biseau, jusqu'à ce que
l'indicateur pointe sur zéro. Si le volant de réglage de
biseau est tourné à fond et que l'indicateur ne pointe pas
sur zéro, il peut être nécessaire de régler l'indicateur.
si l'angle de la lame n'est pas exactement de 45°:
 Desserrer le boulon de réglage et le levier de verrouillage
de biseau.
 Tourner le volant de réglage de la lame jusqu'à ce que le
bas de celle-ci soit incliné à fond vers le côté gauche de
la fente. Pousser le levier de verrouillage de biseau pour
conserver le réglage.
 Si l'angle de la lame n'est pas exactement de 45°,
desserrer le boulon de réglage et le levier de verrouillage
de biseau.
 Placer l'indicateur d'onglet sur 45°.
BOULOn dE
RÉGLaGE À 0°
LEvIER dE
vERROUILLaGE
dE BISEaU
manETTE dE
RÉGLaGE dE
BISEaU
LamE
45°
LEvIER dE
vERROUILLaGE
dE BISEaU
34
LamE
ÉQUERRE
COmBInÉE
IndICaTEUR dE
BISEaU
BOULOn dE
RÉGLaGE À 45°
ÉQUERRE
COmBInÉE
IndICaTEUR
manETTE dE
dE BISEaU
RÉGLaGE dE
BISEaU

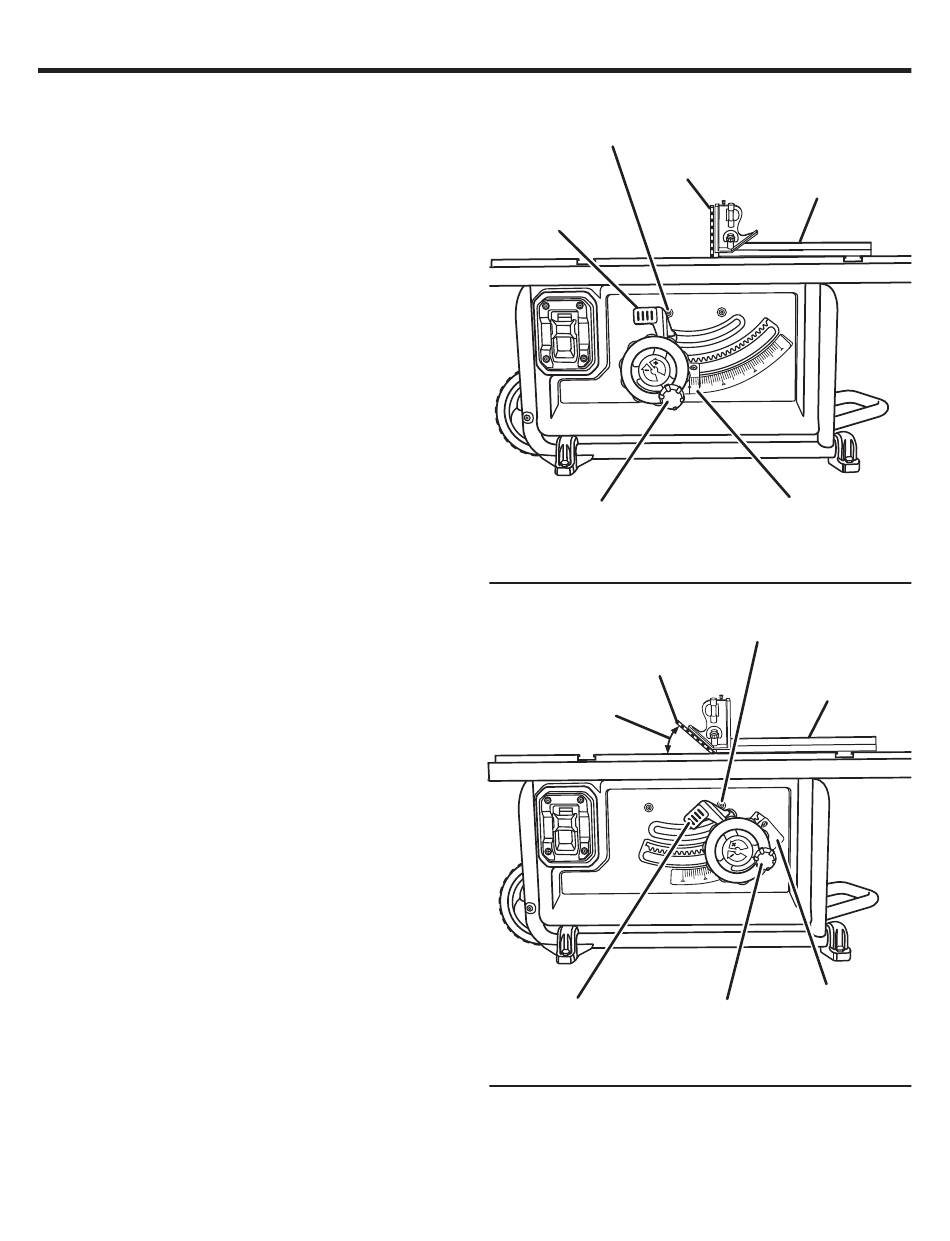

Fig. 45
Fig. 46
