RIDGID R4516 Manuel D'utilisation page 23

UTILISATION
RéGLAGE dE LA PROFONdEUR dE LAME

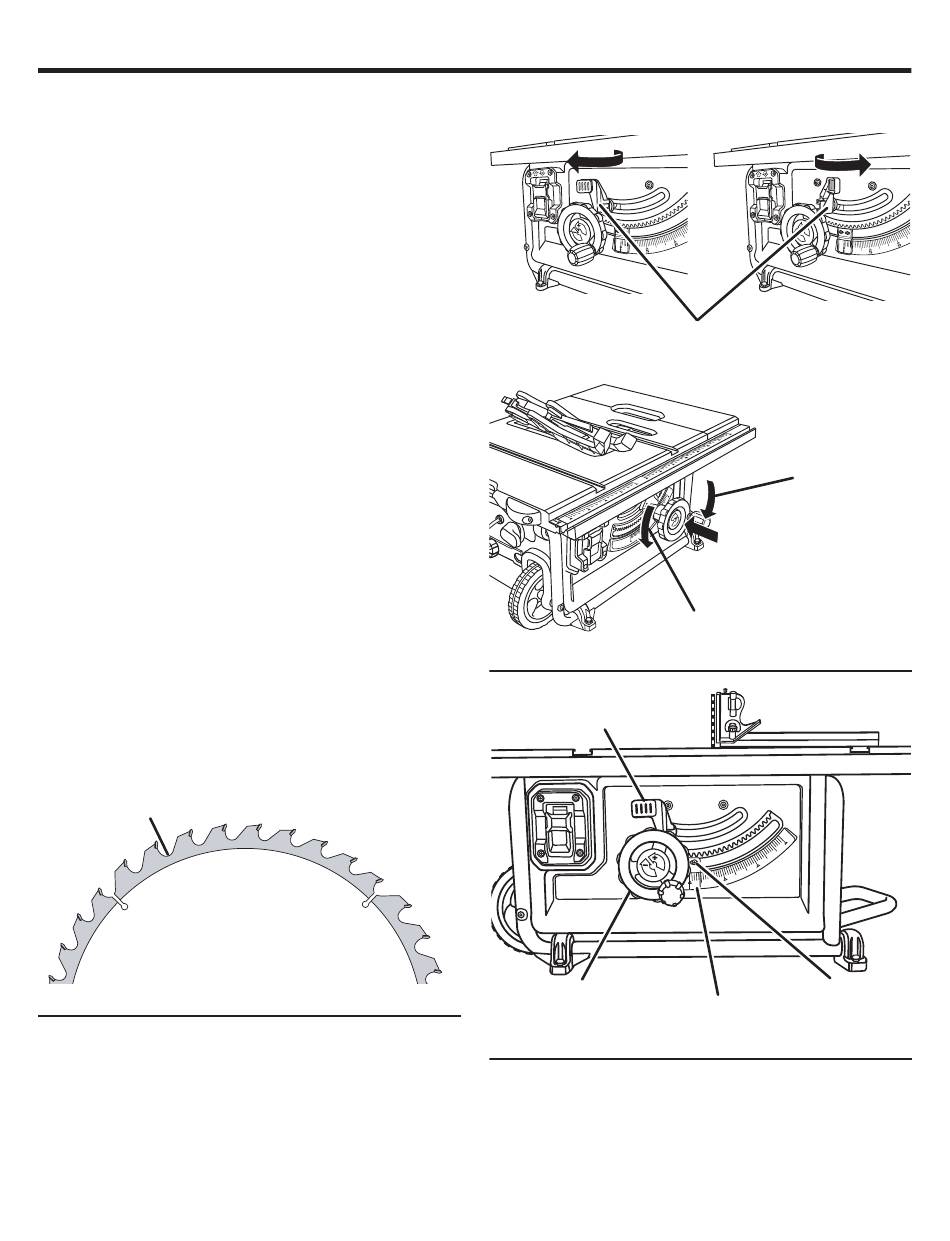

Voir la figure 21.
La profondeur de coupe doit être réglée pour que les
pointes extérieurs des dents de la lame dépassent la
pièce de bois d'environ 3 à 6 mm (1/8 à 1/4 po) mais que
les points les plus bas (creux) soient au-dessous de la
surfce supérieure de la pièce.
 Relever la lame en tournant le volant de réglage de hauteur
/ biseau vers la gauche.
 L'abaisser en tournant le volant de réglage vers la
droite.
RéGLAGE dE L'ANGLE dE LAME
Voir la figure 22.
NOTE : Pour une coupe à 90°, le réglage de biseau est de
0° et pour une coupe à 45°, le réglage est de 45°.
 Débrancher la scie.
 Déverrouiller le levier de verrouillage de biseau en
poussant le levier à fond vers la droite.
 Ajuster l'angle de biseau en poussant le volant en
direction de la scie afin de pouvoir le tourner. Touner
le volant vers la gauche pour augmenter l'angle de la
lame, en direction de la position 45°. Touner le volant
vers la droite, pour réduire l'angle de la lame, en
direction de la position 90°.
 Verrouillage le levier de verrouillage de biseau en
poussant le levier à fond vers la gauche.
RéGLAGE dE L'INdICATEUR dE BISEAU
Voir la figure 23.
Si l'indicateur de biseau n'est pas sur zéro lorsque la lame de
la scie est à 0°, le régler en desserrant la vis et en le plaçant sur
la graduation 0° de l'échelle de biseau. Resserrer la vis.
CREUX
POUR vERROUILLER
LEvIER DE
vERROUILLAGE DE BISEAU
vOLANT DE RéGLAGE
Fig. 21
DE HAUTEUR / BISEAU
23
POUR DévERROUILLER
LEvIER DE
vERROUILLAGE DE BISEAU
POUR RéDUIRE
POUR AUGmENTER
L'ANGLE
INDICATEUR
DE BISEAU
L'ANGLE
Fig. 22
vIS
Fig. 23
