ASSEMBLAGE
RETRAIT / REMpLACEMEnT DE LA pLAQUE
À GoRGE

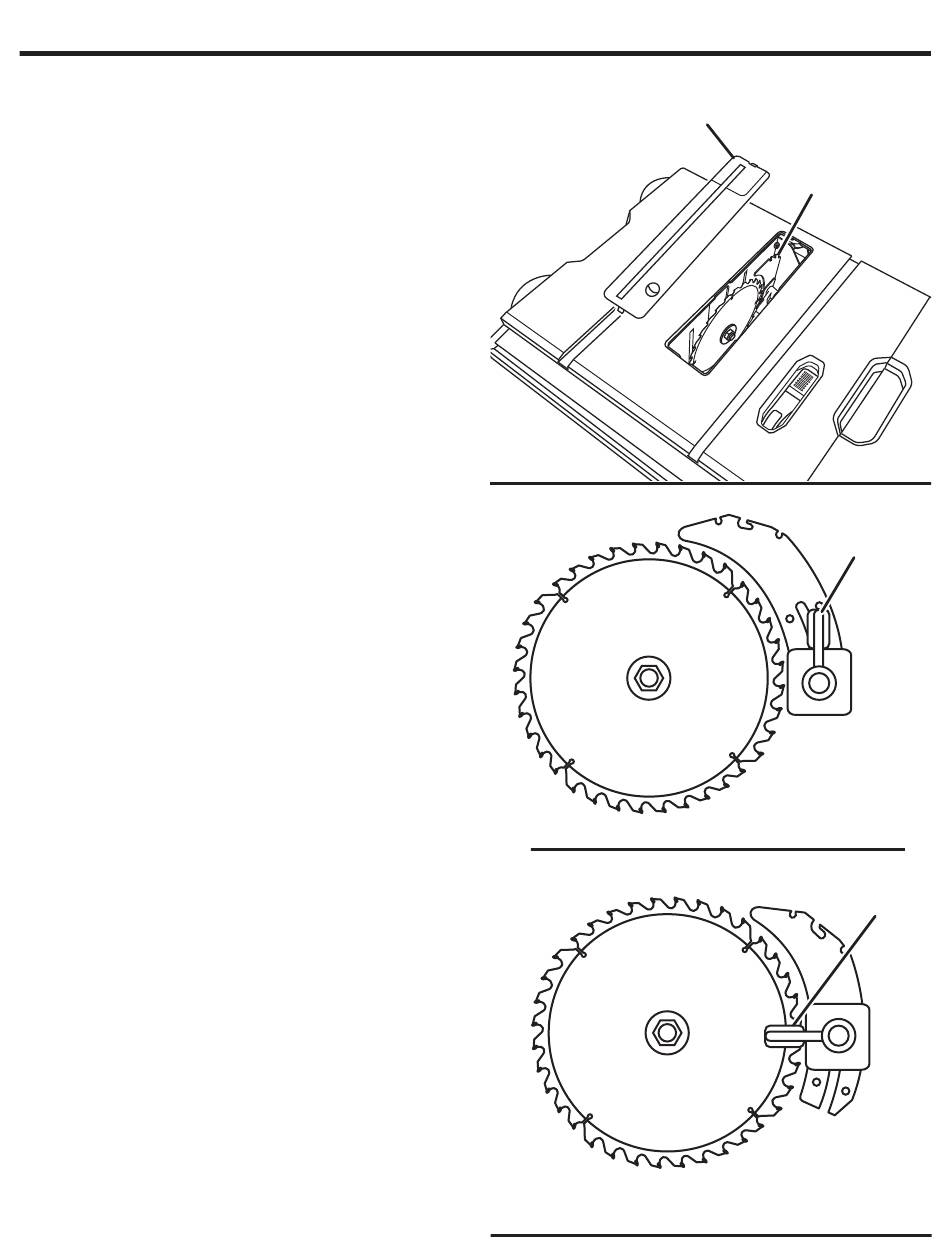

Voir la figure 11.
 Abaisser la lame en tournant le volant de réglage de
hauteur / biseau vers la droit.
 Pour enlever la plaque d'obturation, placer votre index
doigt dans le trou et puis soulevez l'extrémitéavant et
tirez-la vers l'avant de la scie.
 Pour réinstaller la plaque à gorge, glisser la languette dans
la fente de l'arrière de la scie et poussez vers le bas et
obtenir à sa place.
poUR CHAnGER EnTRE UnE ÉCARTEUR ET Un
CoUTEAU DIVISEUR
Voir la figure 12.
Cette scie est expédiée avec le écarteur/couteau diviseur
a placé dans la coupe de non traversante ou « en bas » la
position (couteau diviseur la position).
noTE : Le écarteur/couteau diviseur être placé dans le par
coupant, ou « en haut » la position (écarteur la position),
pour toutes autres opérations de coupe.
 Débrancher la scie.
placer en la position d'ecarteur (o « en haut ») :
 Retrait de la plaque à gorge.
 Élever la lame de scie en tournant le volant de réglage
de hauteur / biseau vers la gauche.
 Ouvrir le levier de dégagement en le tirant en haut.
 S'emparer de l'écarteur et le tire en haut jusqu'à ce que
es goupilles internes sont engagées et l'écarteur c'est
ci-dessus de la lame de scie.
l Verrouiller le levier de dégagement en appuyant le
levier.
placer en la position d'ecarteur (o « en bas ») :
 Retirer de la plaque à gorge.
 Élever la lame de scie en tournant le volant de réglage
de hauteur / biseau vers la gauche.
 Ouvrir le levier de dégagement en le tirant en haut.
 Appuyer le couteau diviseur jusqu'à ce que es goupilles
internes sont engagées et l'écarteur au-dessus de la lame
de scie.
 Verrouiller le levier de dégagement en appuyant le
levier.
 Réinstallez de la plaque à gorge.
en « haut » position pour tout par traVersante
en « bas » position pour toute
coupe de non traVersante
17
plaque À
gorge
écarteur/
couteau
diViseur
leVier de
dégagement
(déVerrouillée)
leVier de
dégagement
(Verrouillée)
Fig. 11
Fig. 12
