UTILISATION
ExéCUTION d'UN RAINAGE

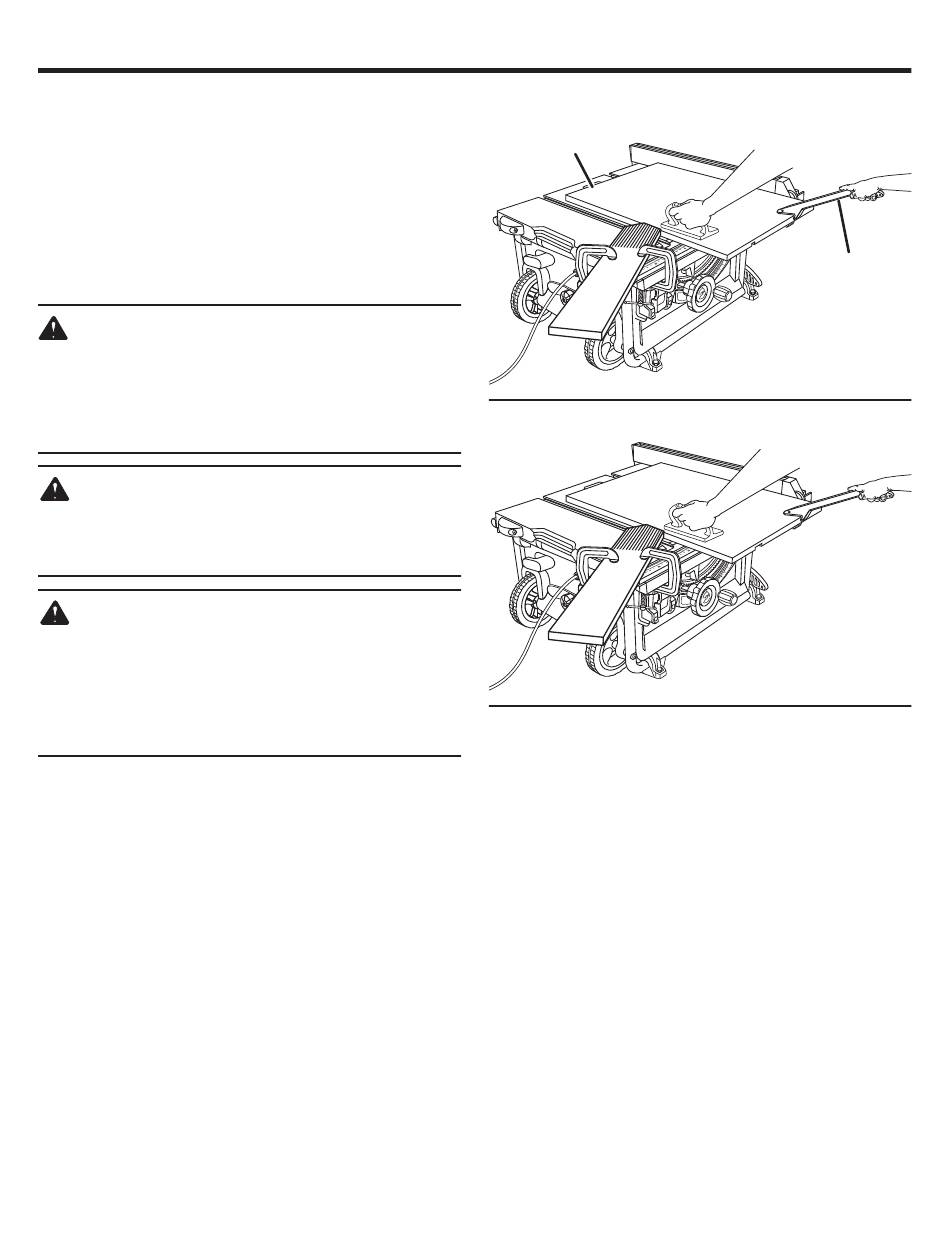

Voir la figure 41.
Une plaque à gorge spéciale en option est requise pour
cette procédure (voir la section Accessoires de ce manuel
et consulter le magasin le plus proche). Toutes les lames et
ensembles à rainure doivent être homologués pour une vitesse
non moindre que celle de cet outil. La scie est conçue pour
être utilisée avec des lames à rainure double de 152,4 mm
(6 po) (avec une épaisseur jusqu'à 19 mm [3/4 po]). Ne pas
utiliser pas des lames à rainures ajustables avec cette scie.
AVERTISSEMENT :
Toujours placer les pièces d'écartement à
l'emplacement correct lors du changement de la
lame. Ne pas prendre cette précaution pourrait
entraîner des blessures graves et des dommages
à l'outil.
AVERTISSEMENT :
Toujours utiliser un bloc poussoir, un bâton
poussoir ou une cale-guide lors du rainage, pour
éviter des blessures graves.
AVERTISSEMENT :
Toujours mettre la rondelle de lame et la plaque
à gorge à l'emplacement verrouiller lors pour
utilisation ultérieure du changement de la
lame. Ne pas prendre cette précaution pourrait
entraîner des blessures graves et des dommages
à l'outil.
 Débrancher la scie.
 Retirer la garde de lame, griffes antirebond, la plaque à
gorge, et le écarteur/couteau diviseur.
 Retirer écrou de lame, rondelle de la lame intérieure, lame
de scie, rondelle de la lame intérieure et entretoise (voir
la figure 43).
 Réinstaller les rondelle de lame intérieure.
 Monter la lame, selon les instructions de fabricant, à rainer
à l'aide de la lame et des cales appropriées pour obtenir
la largeur de coupe désirée.
 Réinstaller le écrou de lame.
NOTE : La rondelle de lame ne peut être utilisée que si
l'axe dépasse légèrement de l'écrou.
 S'assurer que écrou de lame est pleinement engagé et
l'axe dépasse d'au moins un filetage complet de écrou
de lame fermement serré.
 Placer le levier de degagement en la posición verrouillée.
 Installer la plaque à gorge de rainage et faire tourner la
lame à la main pour s'assurer qu'elle fonctionne librement
et l'abaisser.
COUPE NON TRAvERSANTE
GARDE DE
LAmE RETIRéE
 Selon la forme et de la taille du bois, utiliser le guide
longitudinal ou le guide d'onglet.
 Mettre le commutateur en position de marche.
NOTE : Avant de mettre la scie en marche, s'assurer que
le bois ne touche pas la lame. Laisser la lame parvenir à
sa vitesse maximum avant d'engager la pièce.
 Placer la pièce à couper à plat sur la table, son bord soli-
dement appuyé contre le guide longitudinal ou le guide
d'onglet.
 Utiliser un bloc ou un bâton poussoir pour pousser le bois
au-delà de la lame. Ne jamais pousser une petite pièce
de bois contre la lame avec les mains, toujours utiliser
un bâton poussoir. Avec les coupes non traversantes,
l'utilisation des blocs poussoir, bâtons poussoir et cales-
guide est nécessaire.
 Une fois la coupe effectuée, arrêter la scie. Attendre que
la lame s'arrête complètement avant de retirer la pièce.
Une fois toutes le coupe rainage terminées :
 Débrancher la scie.
 Abaisser tle ecarteur/couteau diviseur en la posición
« en haut » alors installer la lame et réinstaller la garde de
lame et griffes antirebond.
32
BÂTON
POUSSOIR
RAINAGE
Fig. 40
Fig. 41
