ASSEMBLAGE
VÉRIfICATIon DE L'InSTALLATIon DE LA
LAME

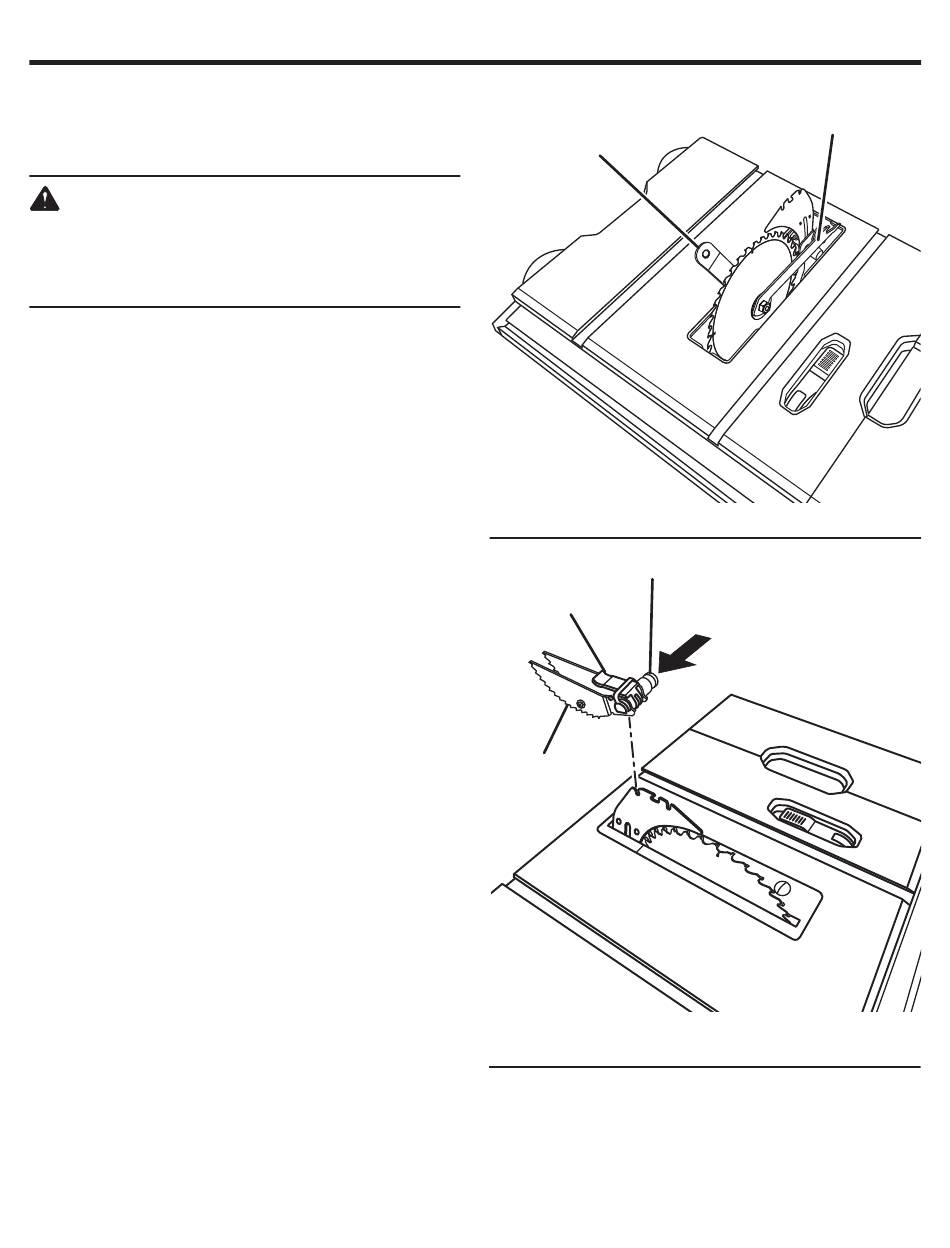

Voir la figure 13.
ATTEnTIon :
Pour que la lame fonctionne correctement, ses
dents doivent être orientées vers le bas et l'avant
de la scie. Sans cela, la lame, la scie ou la pièce
à couper pourrait être endommagée.
 Débrancher la scie.
 Abaisser la lame en tournant le volant de réglage de
hauteur / biseau vers la gauche.
 S'assurer que le levier de verrouillage de biseau est poussé
à fond vers la gauche. Relever la lame au maximum en tour-
nant le volant de réglage de hauteur / biseau vers la droit.
 Placer le ecarteur/couteau diviseur en la posición « en
haut ».
pour desserrer la lame :
 Engager la plus petite des clés plates sur les méplats de
l'axe d'entraînement.
 Engager l'extrémité fermée de la plus grande clé sur
l'écrou. Saisir les deux clés fermement et tirer la plus
grande vers l'avant de la machine.
pour serrer la lame :
 Engager la plus petite des clés sur les méplats de l'axe
d'entraînement.
 Engager l'extrémité fermé de la plus grande clé sur l'écrou.
Saisir les deux clés fermement et tirer la plus grande vers
l'arrière de la machine. S'assurer que l'écrou de lame est
fermement serré. Ne pas trop serrer.
 Remettre la plaque à gorge.
 Vérifier que la lame tourne librement, sans toucher quoi
que ce soit.
InSTALLATIon DE LA GRIffES AnTIREBonD
ET pRoTÈGE-LAME
Voir les figures 14 et 15.
noTE: Les griffes antirebond devraient être seulement
installés pour coupes traversante.
 Débrancher la scie.
 Relever la lame de scie.
 Placer le ecarteur/couteau diviseur en la posición « en
haut ».
Installation la griffes antirebond :
 Appuyer et prise le bouton sur le côté droit la griffes
antirbond.
 Aligner le fente dans les griffes sur le dernier trou dans
le écarteur/couteau diviseur.
petite clé
À lame
bouton
poignée de
griffes
griffes
antirebond
 Appuyer les poignée de griffes claquer que les pour placer
les et relâchez le bouton.
noTE : Tire la poignée pour assurer que les griffes sont
assurément verrouillés.
18
grande clé
À lame
Fig. 13
Fig. 14
