RIDGID R4516 Manuel D'utilisation page 24

UTILISATION
AVERTISSEMENT :
Pour réduire le risque de blessures, toujours
vérifier que le guide longitudinal est parallèle à la
lame avant de commencer une coupe.
POUR RéGLER L'éChELLE GRAdUéE SUR LA
LAME

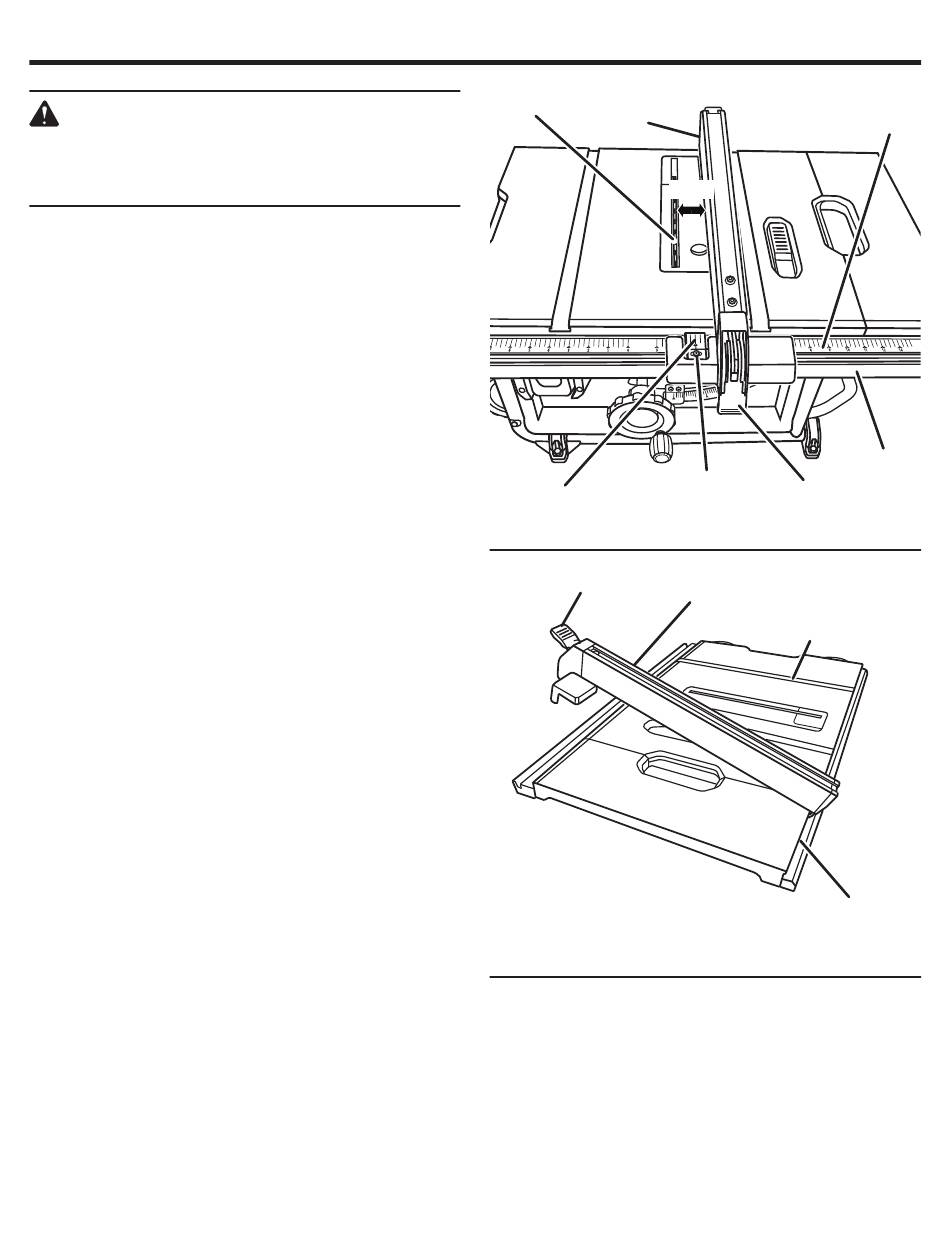

Voir la figure 24.
Utiliser l'indicateur sur le guide longitudinal pour positionner
le guide par rapport à l'échelle sur le rail devant.
NOTE : Le les griffes antirebond et ensemble de protège-
lame doit être retirée pour effectuer ce réglage. Une fois le
réglage effectué, réinstaller le protège-lame.
Commencer avec la lame réglée sur zéro degré (à la
verticale).
 Débrancher la scie.
 Desserrer le guide longitudinal en relevant le levier de
verrouillage.
 À l'aide d'une équerre de charpentier, régler le guide
longitudinal à 2 po (51 mm) de la pointe des dents de la
lame.
 Desserrer la vis de l'indicateur.
 Resserrer la vis, puis vérifier la dimension et la position
du guide longitudinal.
UTILISATION dU GUIdE LONGITUdINAL
Voir la figure 25.
 Placer le rebord arrière du guide sur l'arrière de la scie à
table et le tirer légèrement vers l'avant.
 Abaisser l'extrémité avant sur les surfaces de guide du
rail avant.
 Abaisser le levier de verrouillage pour automatiquement
aligner et bloquer le guide.
S'assurer que le guide glisse librement. Si des réglages
sont nécessaires, voir Vérification de l'alignement du
guide longitudinal sur la lame à la section Réglages de
ce manuel.
GUIDE
LAmE
LONGITUDINAL
mESURE
2 po
LEvIER DE
BLOCAGE
LONGITUDINAL
24
2 in.
vIS
LEvIER DE
vERROUILLAGE
GUIDE
TABLE DE
LA SCIE
REBORD
ARRIÈRE
éCHELLE
RAIL
AvANT
Fig. 24
Fig. 25
