RIDGID R4516 Manuel D'utilisation page 26

UTILISATION
MISE EN PARALLèLE dE LA LAME SUR LA
RAINURE dU GUIdE d'ONGLET

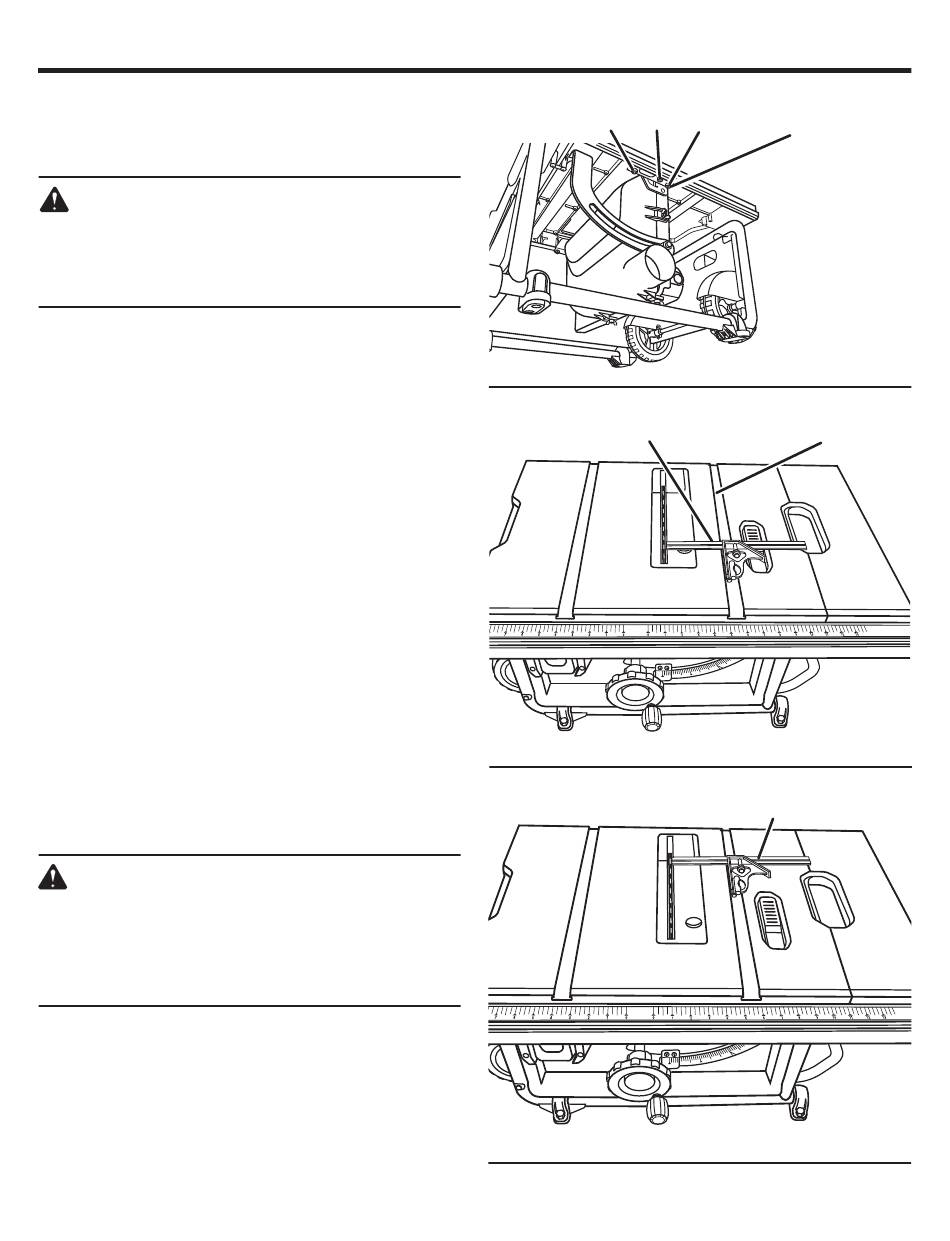

Voir les figures 28 à 30.
AVERTISSEMENT :
La lame doit être alignée pour que le bois ne
pince pas la lame, causant un rebond. Ne pas
prendre cette précaution peut entraîner des
blessures graves.
Ne desserrer aucune bouton pour effectuer ce réglage avant
d'avoir vérifié le parallélisme avec une équerre et excuté
des coupes d'essai, pour déterminer si des réglages sont
nécessaires. Une fois les bouton desserrées, les réglages
doivent être refaits.
 Débrancher la scie.
 Retirer la garde de lame et griffes antirebond. Relever la
lame au maximum en tournant le volant de réglage de
hauteur / biseau.
 Tracer un repère à côté de l'une des dents de l'avant de
la lame. Placer une équerre combinée au ras de l'avant de
la table et du côté de la lame, comme illustré à la figure
28.
 Tourner la lame pour que la dent marquée se trouve à
l'arrière.
 Placer l'équerre à l'arrière et mesurer de nouveau la
distance. Si les distances sont identiques, la lame est
correctement alignée.
Si les distances mesurées sont différentes :
 Placer le ecarteur/couteau diviseur en la posición « en
bas » alors abaisser la lame.
 Desserrer les bouton de réglage (1) et (3).
NOTE: Les bouton de réglage se trouvent au-dessous
de la table, à l'arrière de la scie.
 Tourner les bouton de réglage (2) gauche ou droite la
lame est correctement alignée.
AVERTISSEMENT :
Après tout réglage, aligner le guide longitudinal
et la lame pour réduire le risque de blessures
causées par un rebond. Toujours vérifier que le
guide longitudinal est parallèle à la lame avant
de commencer une coupe.
(1)
éQUERRE
COmBINéE
26
BOULONS DE
(2)
(3)
RéGLAGE (3)
RAINURE DU GUIDE
D'ONGLET
éQUERRE
COmBINéE
Fig. 28
Fig. 29
Fig. 30
