UTILISATION
UTILISATION dU GUIdE d'ONGLET

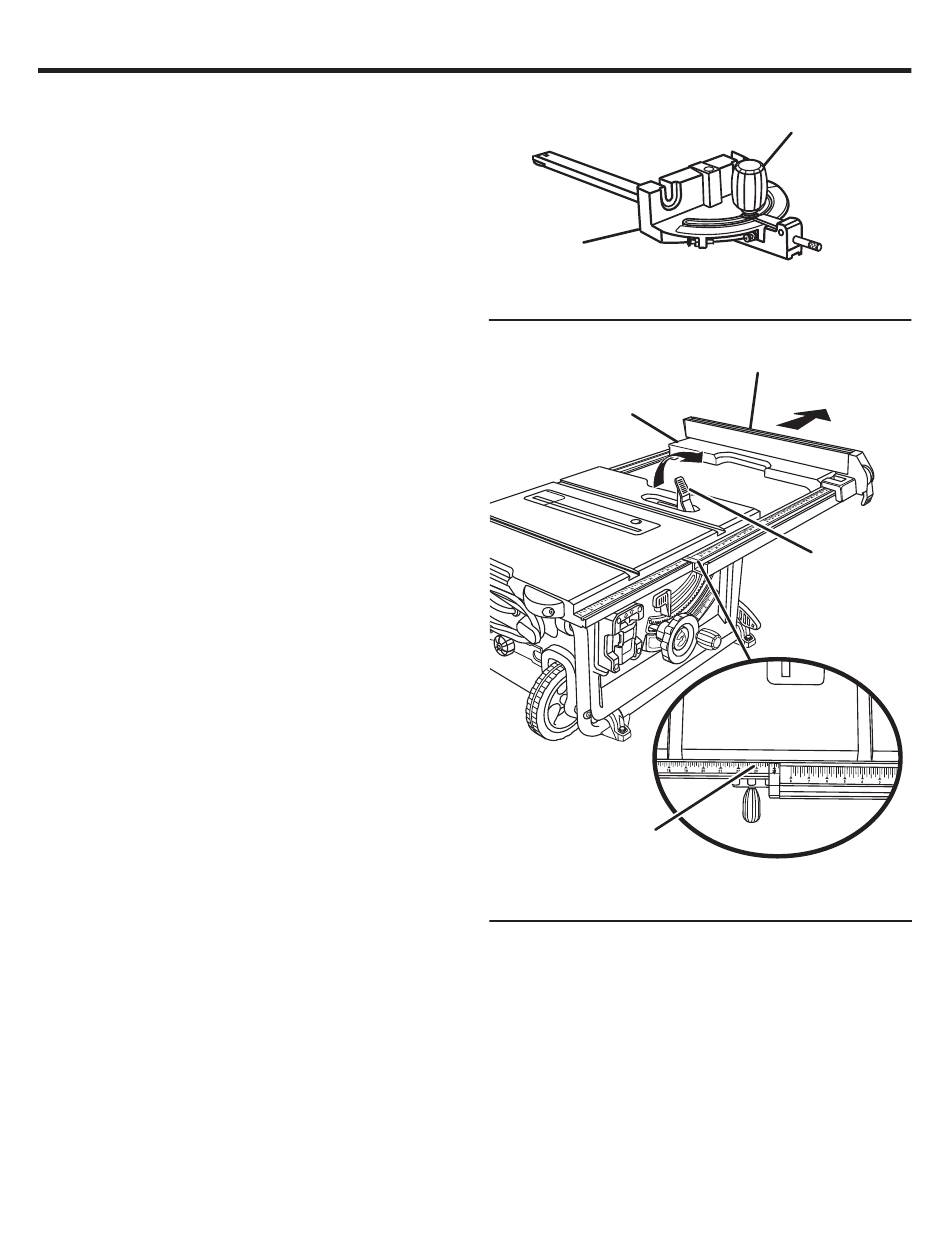

Voir la figure 26.
Le guide d'onglet permet d'effectuer des coupes en biais de
grande précision. Il est recommandé d'effectuer des coupes
d'essai lorsque les tolérances sont réduites.
Il y a deux rainures de guide d'onglet, une de chaque côté
de la lame. Elle peuvent toutes deux être utilisées pour les
coupes transversales à 90°. Lors des coupes transversales
en biseau (lame inclinée par rapport à la table), le guide
d'onglet doit être placé dans la rainure de droite, de manière
à ce que la lame soit inclinée dans la direction opposée au
guide et à la main de l'opérateur.
Le guide d'onglet peut être tourné de 60° à droite ou à
gauche.
 Desserrer le bouton de verrouillage.
 Le guide d'onglet étant inséré dans la gorge de la table,
le tourner sur l'angle désiré.
 Resserrer le bouton de verrouillage.
UTILISATION dE RALLONGE dE TABLE
COULISSANTE
Voir la figure 27.
Augmenter la longueur de la table de scie à l'aide d'une
rallonge.
 Régler le guide longitudinal sur 330 mm (13 po).
 Tirer jusqu'à ce que l'échelle indique la longueur
désirée.
 Faire glisser le rallonge pour obtenir la largeur désirée.
NOTE : Utiliser les graduations du rail avant lorsqu'une
largeur exacte est désirée.
 Une fois le rallonge réglées à la largeur voulue, verrouiller
le levier avant et arrière en les rabattant vers l'arrière de
la bas de la scie.
GUIDE
D'ONGLET
RALLONGE DE TABLE
COULISSANTE
éCHELLE
25
BOUTON DE
vERROUILLAGE
Fig. 26
GUIDE
LONGITUDINAL
LEvIER DE
vERROUILLAGE
DE TABLE
Fig. 27
