ASSEMBLAGE

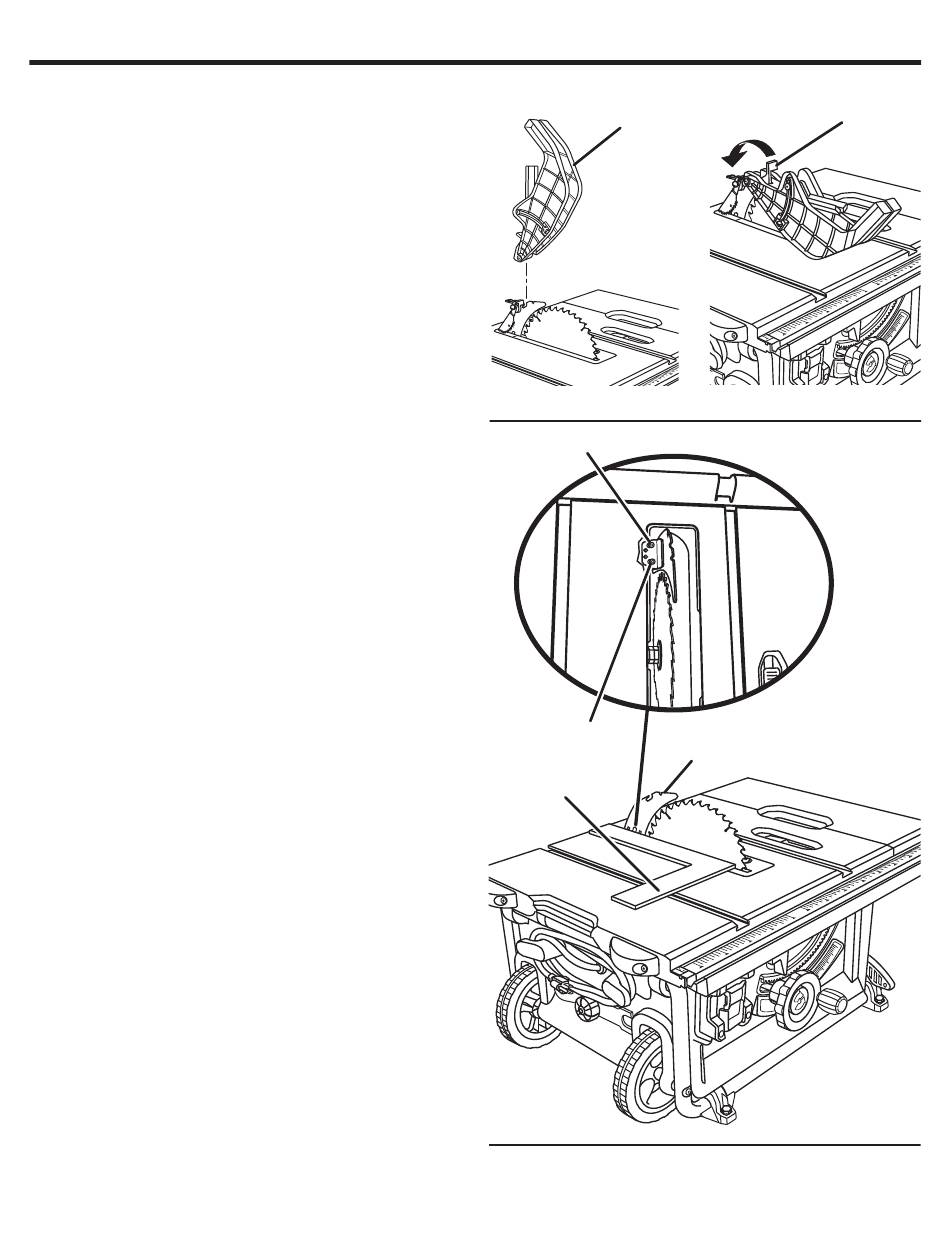

Installation de protège-lame :
 Avec le devant du protège-lame a élevé et le levier de
garde ouvert, abaisser le dos du garde dans le trou de
milieu le écarteur/couteau diviseur. Appuyer le devant du
garde jusqu'à ce que c'est parallèle à la table.
 Verrouiller le garde à sa place en appuyant le levier.
noTE : L'alignement du couteau diviseur peut être
réglé en fonction de différentes largeurs de lame. Voir :
Vérification et alignement du écarteur/couteau diviseur et
la lame. Vérifier que la garde de lame fonctionne librement,
sans heurter d'autres pièces.
VÉRIfICATIon ET ALIGnEMEnT DU ÉCARTEUR/
CoUTEAU DIVISEUR ET LA LAME
Si le écarteur/couteau diviseur n'est pas alignée sur la lame,
un réglage est nécessaire.
Vérification de l'alignement du écarteur/couteau diviseur :
 Débrancher la scie.
 Élever la lame de scie en tournant le volant de réglage
de hauteur / biseau vers la gauche.
 Relever les griffes antirebond et ensemble de protège-
lame. Placer une équerre de charpentier à côté de la lame
et ensemble de protège-lame.
noTE : placez l'équerre de charpentier entre les dents
àpointes carbure et mesurez à partir de la lame. Cette
étapepermet de s'assurer que l'équerre de charpentier
est bienappliquée contre la lame de l'avant à l'arrière
 La lame de la scie et le écarteur/couteau diviseur sont
alignés lorsque l'équerre de charpentier contacte la
lame et le écarteur/couteau diviseur uniformément,
sans laisser d'espace.
Réglage :
 Relever les griffes antirebond et ensemble de protège-
lame.
 Desserrer le vis le support de montage.
 Repositionner le écarteur/couteau diviseur à ce que la
lame soit parfaitement alignée sur le écarteur/couteau
diviseur.
 Une fois la garde correctement alignée, reserrer
fermement l'écrou papillon.
protège-lame
Vis
Vis
équerre de
charpentier
19
leVier du
écarteur/couteau
diViseur
garde
Fig. 15
Fig. 16
