RIDGID R4516 Manuel D'utilisation page 35

Réglages
Réglage DU gUIDe D'ONgleT

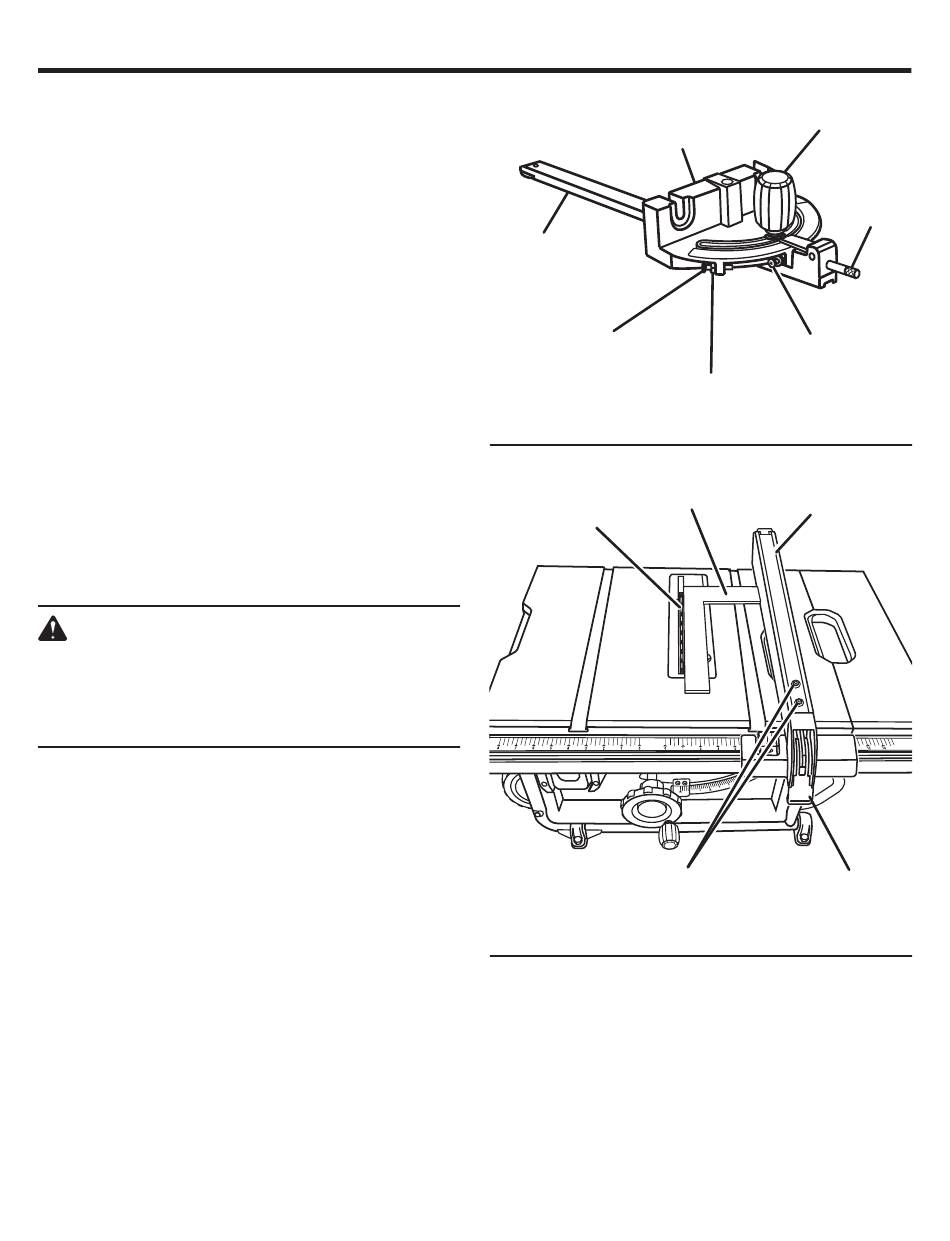

Voir la figure 47.
Le guide d'onglet peut être réglé à 0˚ et plus ou moins 45˚ au
moyen de son axe de blocage et de ses vis d'arrêt.
NOTe : Le guide d'onglet permet d'effectuer des coupes en
biais de grande précision. Il est recommandé d'effectuer des
coupes d'essai lorsque les tolérances sont réduites.
 Desserrer le bouton et tirer sur goupille de butée pour
faire tourner le guide d'onglet au-delà des vis d'arrêt.
 Desserrer l'écrou de la vis d'arrêt à 0° se trouvant au
niveau de l'axe de blocage avec une clé de 8 mm.
 Placer une équerre contre la tige et la base du guide
d'onglet.
 Si la tige n'est pas d'équerre, desserrer le bouton, ajuster
la tige et resserrer le bouton.
 Régler la vis d'arrêt à 0° de manière à ce qu'elle
contacte l'axe de blocage.
 Régler les vis d'arrêt à plus et moins 45˚ au moyen d'une
équerre à 45˚, selon les instructions ci-dessus.
VéRIFICaTION De l'alIgNeMeNT DU gUIDe
lONgITUDINal sUR la laMe
Voir la figure 48.
aVeRTIsseMeNT :
Avec les coupes non traversantes telles que les
feuillures, ne jamais engager le bois avec les
mains. Pour éviter des blessures, toujours utiliser
un bloc / bâton poussoir et des cales guide.
 Débrancher la scie.
 Relever le levier de verrouillage afin de pouvoir déplacer
le guide longitudinal.
 Placer une équerre de charpentier à côté de la lame et
amener le guide contre l'équerre. Relever la dimension
de l'échelle graduée.
 Ramener le guide à sa position initiale et tourner l'équerre
de 180° pour vérifier l'autre côté.
 Si les deux dimensions sont différentes, desserrer les
deux vis du guide et l'aligner.
 Resserrer les deux vis.
 Effectuer deux ou trois coupes d'essai sur des chutes de
bois. Si les coupes ne sont pas précises, reprendre les
étapes précédentes.
BaSE dU GUIdE
TIGE
d'IndICaTEUR
d'OnGLET
vIS dE RÉGLaGE
dE BUTÉE À 45°
ChaRPEnTIER
LamE
35
BOUTOn
d'OnGLET
vIS dE RÉGLaGE
dE BUTÉE À 0°
ÉCROU dE
BLOCaGE
ÉQUERRE dE
GUIdE
LOnGITUdInaL
vIS
LEvIER dE
BLOCaGE
GOUPILLE
dE BUTÉE
Fig. 47
Fig. 48
