BWT PURITY
PRO XL
FR
NOTICE ORIGINALE - INSTRUCTIONS DE MONTAGE ET D'UTILISATION
GB
INSTRUCTIONS FOR ASSEMBLY AND USE
Notice technique BWT PURITY PRO XL - code 125502287 - Rev 1 - 27/09/2021
1

Publicité

loading

Sommaire des Matières pour BWT PURITY PRO XL Serie

  • Page 1 BWT PURITY PRO XL NOTICE ORIGINALE - INSTRUCTIONS DE MONTAGE ET D’UTILISATION INSTRUCTIONS FOR ASSEMBLY AND USE Notice technique BWT PURITY PRO XL - code 125502287 - Rev 1 - 27/09/2021...
  • Page 2 Contact fabricant 103, rue Charles Michels F-93206 Saint-Denis Cedex E-Mail : bwt@bwt.fr www.bwt.fr Nous vous remercions de votre confiance en BWT pour l’acquisition de ce filtre. Notice technique BWT PURITY PRO XL - code 125502287 - Rev 1 - 27/09/2021...

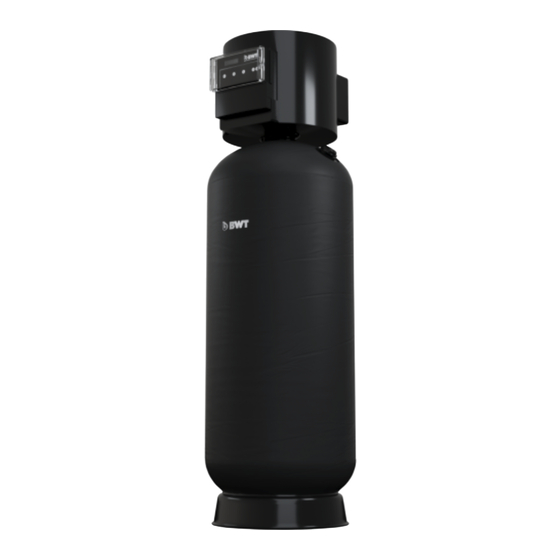

  • Page 3 GÉNÉRALITÉS USAGE Le Filtre BWT PURITY PRO XL est une gamme de filtres à lavage par contre-courant d’eau et rinçage à co-courant destinés aux traitements de clarification, déferrisation, désodorisation, déchloration et d’élimination de matières organiques ou colloïdales.
  • Page 4 C = By-pass manuel D(*)= Flexibles de raccordement entrée/sortie 2’’ (fourni) PI(*)= Manomètres entrée/sortie diamètre 1/4’’ (fourni) Entrée (*) - Les accessoires fournis sont à monter impérativement par l’installateur. Notice technique BWT PURITY PRO XL - code 125502287 - Rev 1 - 27/09/2021...
  • Page 5 ALIMENTATION ÉLECTRIQUE : Prévoir à proximité de chaque filtre une arrivée de courant 230V – 50 Hz avec terre (puissance maxi : 30 VA par filtre). Notice technique BWT PURITY PRO XL - code 125502287 - Rev 1 - 27/09/2021...
  • Page 6 CHARGE DES FILTRES En fonction de l’objectif fixé au traitement, différentes charges actives peuvent équiper le Filtre BWT PURITY PRO XL. FILTRE BWT PURITY PRO XL BICOUCHE → Il est employé pour la clarification par filtration rapide d’eau turbide. BWT PURITY PRO XL...
  • Page 7 à 6,5. Le traitement d’une eau chargée en colloïdes sera également moins efficace. Une injection continue ou séquentielle de chlore ou permanganate de potassium peut être requise pour améliorer l’abattement du manganèse. Notice technique BWT PURITY PRO XL - code 125502287 - Rev 1 - 27/09/2021...
  • Page 8 Le nivelage entre chaque couche est recommandé. 5 raccordements hydrauliques sont à effectuer avant l’installation du Filtre BWT PURITY PRO XL. Notice technique BWT PURITY PRO XL - code 125502287 - Rev 1 - 27/09/2021...
  • Page 9 à prévoir en amont du filtre suivant le schéma ci-dessous. Un kit de lavage incluant les 2 vannes et l’électrovanne peut être proposé sur demande. Notice technique BWT PURITY PRO XL - code 125502287 - Rev 1 - 27/09/2021...
  • Page 10 J9 est un signal de sortie à 2 fils 0,5 ou 0,75 mm². J17 est un signal d’entrée à 2 fils 0,5 ou 0,75 mm² pris en compte au bout de 30 secondes continues. Notice technique BWT PURITY PRO XL - code 125502287 - Rev 1 - 27/09/2021...
  • Page 11 Le coffret de commande est fourni avec un câble en attente. Le raccord présent à l’extrémité de ce câble est à raccorder au raccord du faisceau électrique présent sur la vanne hydraulique. Notice technique BWT PURITY PRO XL - code 125502287 - Rev 1 - 27/09/2021...
  • Page 12 L’intervalle entre deux lavages ou la fréquence en jours ; • L’heure de lavage ; • La durée de chacune des phases de lavage et de rinçage. Notice technique BWT PURITY PRO XL - code 125502287 - Rev 1 - 27/09/2021...
  • Page 13 à pas du filtre M pour abandonner  pour modifier STD-BY Mettre l’équipement en stand-by (pas de lavage déclenchable) OK pour valider M pour abandonner Notice technique BWT PURITY PRO XL - code 125502287 - Rev 1 - 27/09/2021...
  • Page 14 Les fréquences de lavage et durées de rinçage dépendent de la qualité de l’eau et du média de traitement. Notice technique BWT PURITY PRO XL - code 125502287 - Rev 1 - 27/09/2021...
  • Page 15 Il n’est donc pas souhaitable de laver un filtre plus souvent que cela est nécessaire. Une fois par an, ouvrir le filtre et inspecter la partie supérieure de la couche filtrante. Notice technique BWT PURITY PRO XL - code 125502287 - Rev 1 - 27/09/2021...
  • Page 16 Dès que le siphon est amorcé, procéder à un léger retour d’eau Vidanger ainsi par siphon la charge active et, en tout ou partie, la couche support. Procéder ensuite à un rechargement. Notice technique BWT PURITY PRO XL - code 125502287 - Rev 1 - 27/09/2021...
  • Page 17 Son code est le 125301884 Il consiste à monter une vanne hydraulique du côté sortie du filtre et de piloter cette vanne en parallèle de la commande du pilote inférieur. Notice technique BWT PURITY PRO XL - code 125502287 - Rev 1 - 27/09/2021...
  • Page 18 Contrôler de façon régulière si le système de casse-vide fonctionne correctement. CONTRAT D’ASSISTANCE TECHNIQUE BWT est à votre disposition pour vous proposer un Contrat d’Assistance Technique sur ce matériel, afin de le maintenir dans les meilleures conditions de fonctionnement possible et d’assurer sa pérennité.
  • Page 19 PIÈCES DE RECHANGE Item grisé = prestation pouvant être assurée par BWT dans le cadre d’un contrat. Références des pièces Périodicité Commentaire de rechange ou consommables Item Action Il est fortement recom- mandé de réaliser 3 Test de lavage lavages successifs avec le sable manganisé, avec...
  • Page 20 Contact fabricant 103, rue Charles Michels F-93206 Saint-Denis Cedex E-Mail : BWT@BWT.fr Téléphone : +33 149 2245-00 Notice technique BWT PURITY PRO XL - code 125502287 - Rev 1 - 27/09/2021...
  • Page 21 SPARE PARTS............................38 Manufacturer's contact details 103, rue Charles Michels F-93206 Saint-Denis Cedex E-Mail: bwt@bwt.fr www.bwt.fr Thank you for your confidence in BWT in purchasing this filter. BWT PURITY PRO XL Technical Manual - code 125502287 - Rev 1 - 27/09/2021...
  • Page 22 BWT reserves the right to modify the technical characteristics of its appliances without prior notice. GENERAL INFORMATION The BWT PURITY PRO XL filter is a range of backwash and co-current flush filters for clarification, iron removal, deodourisation, dechlorination and organic or colloidal removal.
  • Page 23 D(*) = 2" inlet/outlet connection tubes (supplied) PI(*)= 1/4" diameter inlet/outlet gauges (supplied) Inlet Diameter A with discharge (*) - The supplied accessories must be fitted by the installer. BWT PURITY PRO XL Technical Manual - code 125502287 - Rev 1 - 27/09/2021...
  • Page 24 The pipe can be raised up to 1 meter above the machine. ELECTRICAL SUPPLY: An earthed 230V - 50 Hz power supply must be provided near to each filter (maximum power: 30 VA per filter). BWT PURITY PRO XL Technical Manual - code 125502287 - Rev 1 - 27/09/2021...
  • Page 25 FILTER LOAD Different active loads may be used with the BWT PURITY PRO XL filter, depending on the required water treatment. BWT PURITY PRO XL BILAYER FILTER  Is used for rapid clarification of turbid water via filtration. BWT PURITY PRO XL...
  • Page 26 6.5. Treating water that is colloid-rich will also be less effective. A continuous or sequential injection of chlorine or potassium permanganate may be required to improve manganese content reduction. BWT PURITY PRO XL Technical Manual - code 125502287 - Rev 1 - 27/09/2021...
  • Page 27 The use of a funnel is recommended. Do not forget to close off the end of the dip tube. Levelling between each layer is recommended. Before installing the BWT PURITY PRO XL filter, 5 hydraulic connections must be made. BWT PURITY PRO XL Technical Manual - code 125502287 - Rev 1 - 27/09/2021...
  • Page 28 Inlet for water to be filtered Washing water inlet NC valve A washing kit including the two valves and the solenoid valve can be supplied on request. BWT PURITY PRO XL Technical Manual - code 125502287 - Rev 1 - 27/09/2021...
  • Page 29 J9 is a 2-wire 0.5 or 0.75 mm output signal. J17 is a 2-wire 0.5 or 0.75 mm input signal taken into account after 30 continuous seconds. BWT PURITY PRO XL Technical Manual - code 125502287 - Rev 1 - 27/09/2021...
  • Page 30 The control unit is supplied with a stand-by cable. The fitting at the end of this cable is to be connected to the electrical harness connector on the hydraulic valve. BWT PURITY PRO XL Technical Manual - code 125502287 - Rev 1 - 27/09/2021...
  • Page 31 • Interval between two washing cycles or the frequency in days; • Time for washing process; • Duration of each of the washing and rinsing phases. BWT PURITY PRO XL Technical Manual - code 125502287 - Rev 1 - 27/09/2021...
  • Page 32 M to abort  to modify STD-BY Put the equipment on standby (no wash-down can be triggered) OK to confirm M to abort BWT PURITY PRO XL Technical Manual - code 125502287 - Rev 1 - 27/09/2021...
  • Page 33 Washing process frequency and rinsing duration depend on water quality and the filter medium. BWT PURITY PRO XL Technical Manual - code 125502287 - Rev 1 - 27/09/2021...
  • Page 34 It is therefore not desirable to wash a filter more often than necessary. Once a year, open the filter and inspect the upper part of the filtering layer. BWT PURITY PRO XL Technical Manual - code 125502287 - Rev 1 - 27/09/2021...
  • Page 35 Once the siphon has been initiated, turn the water back on slowly. Use the siphon to empty the active filter media and all or part of the support layer. Reload it. BWT PURITY PRO XL Technical Manual - code 125502287 - Rev 1 - 27/09/2021...
  • Page 36 It consists of fitting a hydraulic valve to the outlet side of the bypass module and controlling this valve in parallel with the lower pilot control. BWT PURITY PRO XL Technical Manual - code 125502287 - Rev 1 - 27/09/2021...
  • Page 37 Regularly check whether the vacuum breaker system is operating correctly. TECHNICAL ASSISTANCE CONTRACT BWT can provide a Technical Assistance Contract for this equipment to keep it in the best possible operating conditions and ensure its long operational life. For more information, you can contact your closest regional agency: www.BWT.com...
  • Page 38 Replacing the solenoid 2 x code 125301860 valves Replacing the Inlet and 2 x code P0073394 Outlet hoses BWT PURITY PRO XL Technical Manual - code 125502287 - Rev 1 - 27/09/2021...
  • Page 39 Manufacturer's contact details 103, rue Charles Michels F-93206 Saint-Denis Cedex Email: BWT@BWT.fr Phone: +33 149 2245-00 BWT PURITY PRO XL Technical Manual - code 125502287 - Rev 1 - 27/09/2021...
