Krone Comprima F 125 Notice D'utilisation D'origine page 43

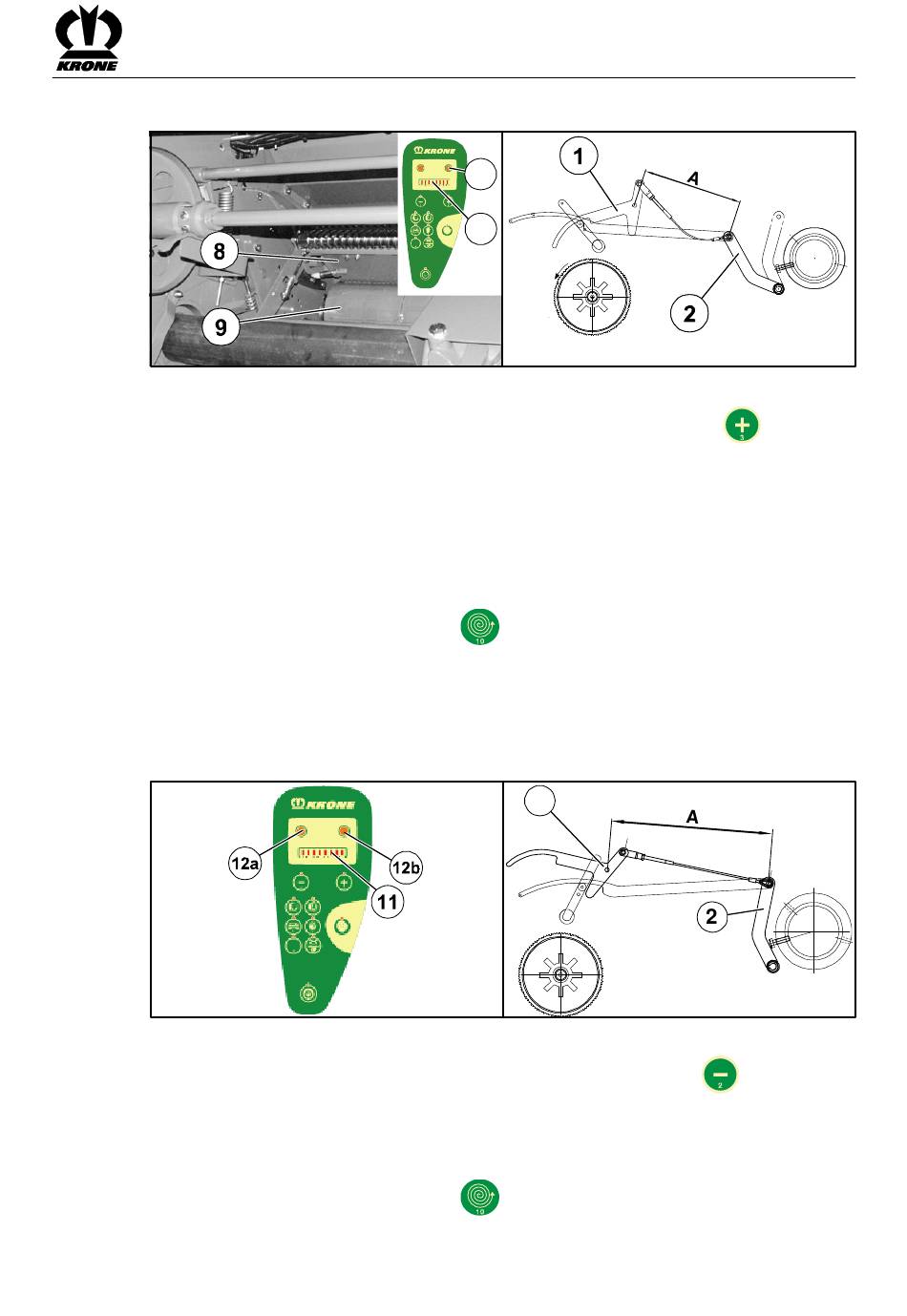

5.1.6.3 Réglage de la Position D'Alimentation
Fig. 16
1. Le moteur est sorti jusqu'en position d'alimentation à l'aide de la touche
que :
•
2. Mémorisez la valeur avec la touche
La valeur réglée peut être lue sur le bargraphe (11).
5.1.6.4 Réglage de la Position de Coupe
Le réglage est effectué sur la machine (voir chapitre "Réglages de base et Utilisation" "Réglage
de la Position de Coupe")
Fig. 17
1. Le moteur est rentré jusqu'en position de coupe à l'aide de la touche
que :
•
2. Mémorisez la valeur avec la touche
La valeur réglée peut être lue sur le bargraphe (11).
Le moteur doit être sorti à l'aide de l'unité de commande jusqu'à ce qu'il ne reste
plus qu'une petite fente entre la tôle d'alimentation (8) et le rouleau de transport
(9). La cote A entre le pivot du cliquet (1) et le levier de commande (2) doit être de
A = 285 mm.
La DEL de l'indicateur de remplissage (12) droite doit alors être s'allumée.
Enregistrez la position d'alimentation dès que la cote A est atteinte et la DEL droite
de l'indicateur de remplissage (12) s'allume.
AB CD EF GH
2
3
6
7
10
8
Le moteur est rentré par l'unité de commande jusqu'à ce que la distance A entre le
pivot du cliquet (1) et le levier de commande (2) soit de A = 410 mm et que le
voyant de contrôle gauche de l'indicateur de remplissage (12a) s'allume.
KRONE terminal de commande Alpha
12
11
.
1
.
RPM00014_2
, c'est-à-dire
RPN00044
, c'est-à-dire
