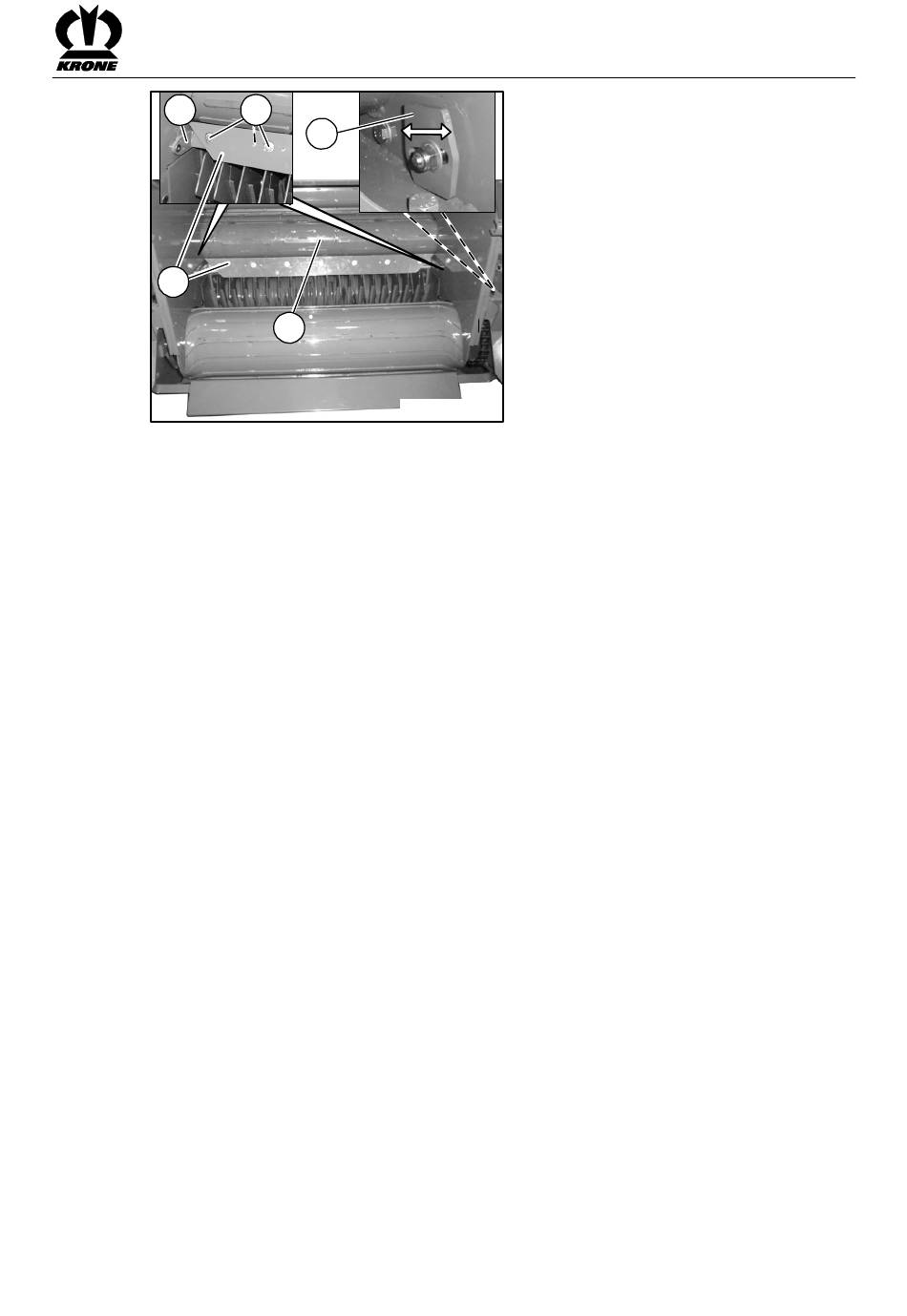

Fig. 230
Pour régler la distance du rail-racloir (6) par rapport au rouleau hélicoïdal supérieur (2) :
1. Monter la barre porte-racloir (4) au centre du trou oblong de la pièce latérale et serrer
légèrement les vis.
2. Fixer la clavette de serrage (5) en tapant et serrer les vis à fond.
3. Placer le rail-racloir (6) contre le rouleau hélicoïdal (2).
4. Ensuite, serrer les vis six pans (3) et les vis sans tête à fond.
5. Après réglage, faire tourner la machine à la main et contrôler que le rail-racloir (6) entre
en contact avec le rouleau hélicoïdal (2).
6. Si le rail-racloir (6) n'est pas en contact avec le rouleau hélicoïdal (2), desserrer
l'assemblage vissé sur la clavette de serrage (5).
7. Tourner la clavette de serrage (5) de 180° (les distances de la clavette de serrage du trou
oblong par rapport aux butées supérieure et inférieure sont différentes) et resserrer
l'assemblage vissé.
