Utilisation

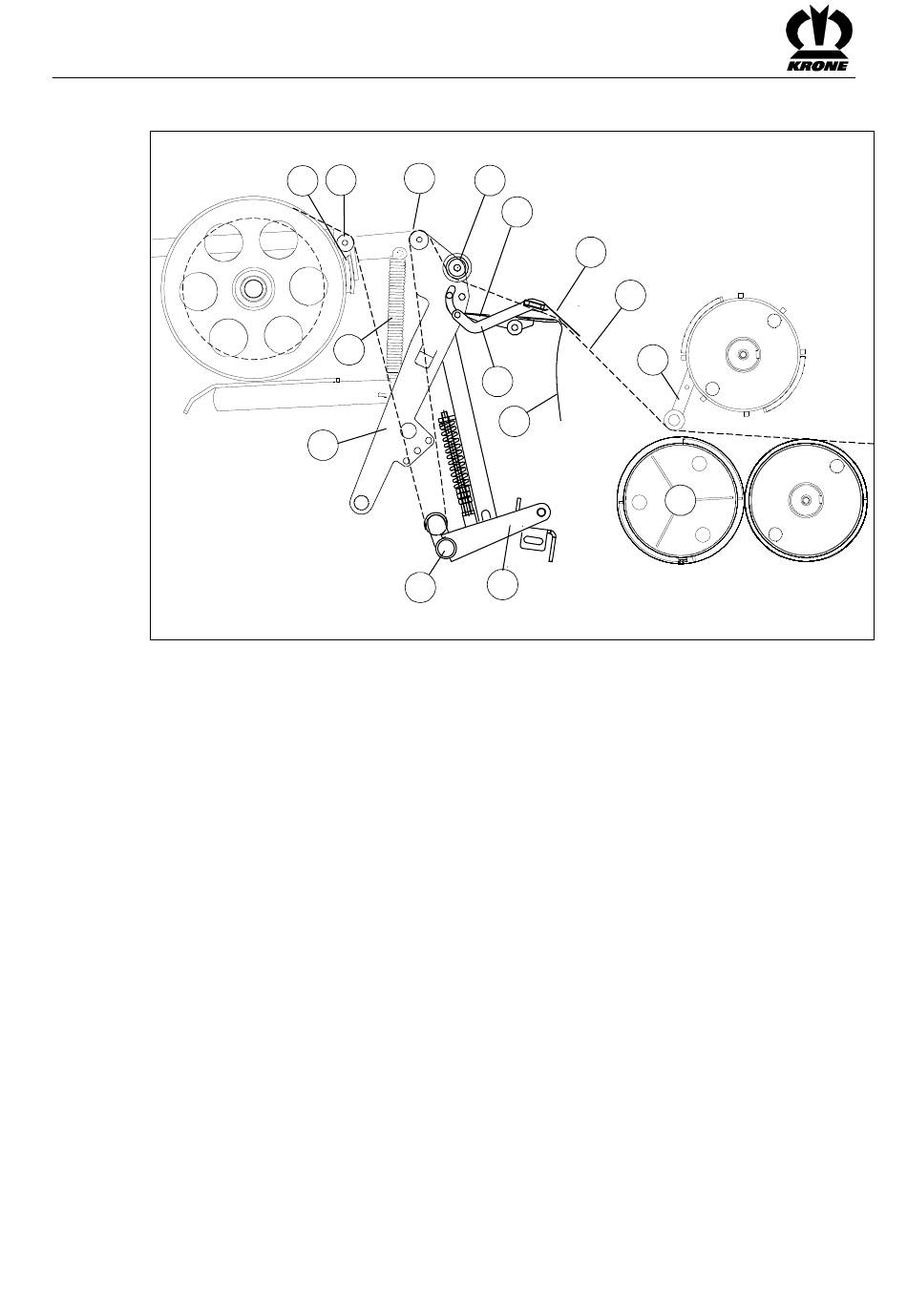

14.18.1 Composants du liage par filet
Fig. 201
1 Barre de coupe
2 Rouleau d'alimentation
3 Equilibrage du filet
4 Tôle de maintien
5 Frein de filet
6 Ressort pour frein de filet
7 Coulisse de filet
8 Arbre de renvoi
14.18.2 Fonction du liage par filet
A l'aide de la coulisse (7), le filet est posé sur le rouleau d'alimentation (2), puis amené par
celui-ci entre les rouleaux presseurs à la balle et tiré par celle-ci. Après enrubannage, la barre
de coupe (1) est pivotée et coupe le filet.
234
12
8
5
6
7
15
13
4
10
11
1
9
14
3
9 Etrier de support
10 Toile synthétique
11 Filet
12 Etrier d'étirage en largeur
13 Rouleau d'étirage en largeur
14 Guidage en matière synthétique
15 Tube transversal fixe
2
RPN00007_6
