Krone Comprima F 125 Notice D'utilisation D'origine page 170

Première mise en service

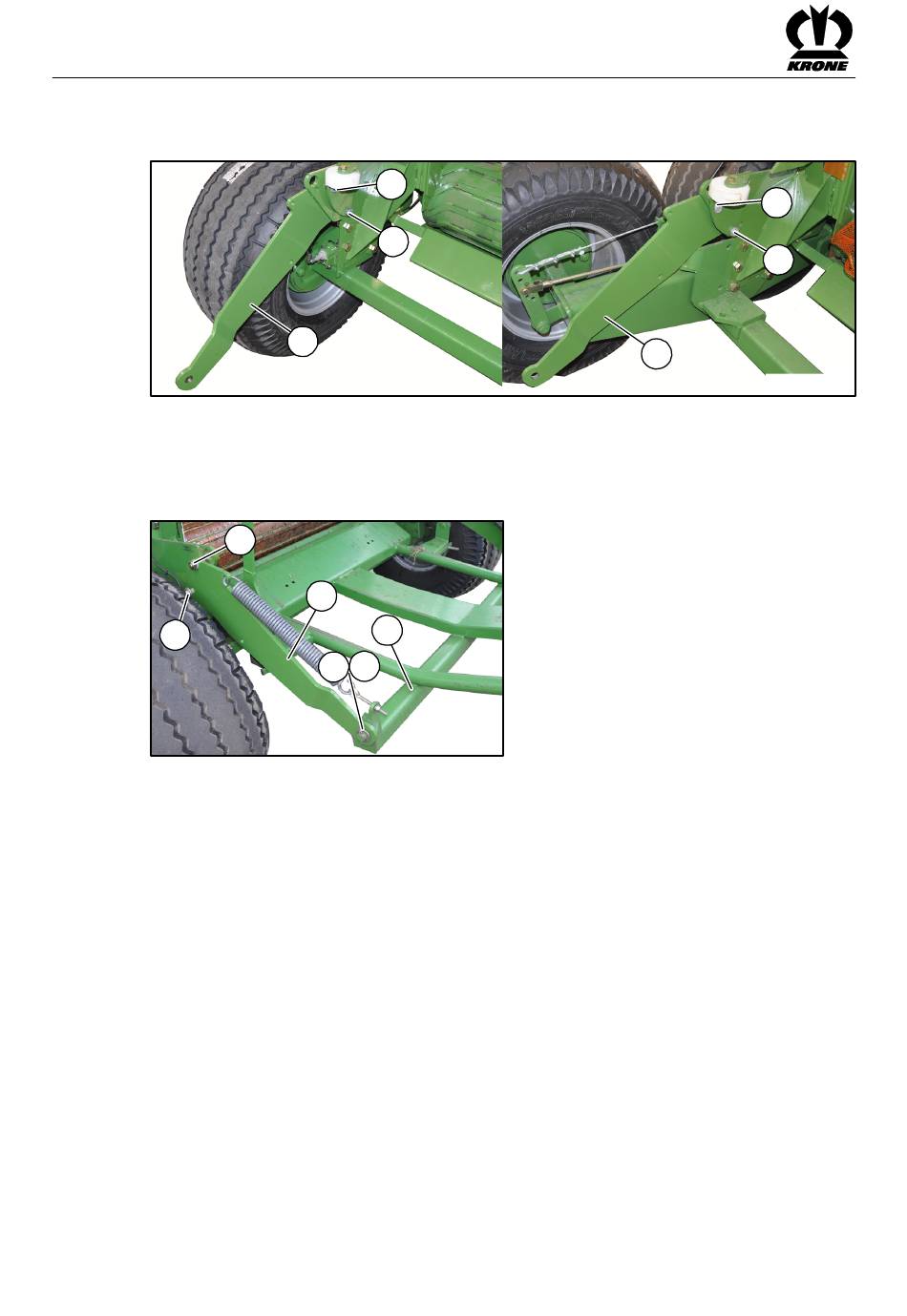

11.3 Montage de l'éjecteur de balles
Essieu individuel
Fig. 131
1. Desserrer les assemblages vissés (1) et (2) des tôles de ramassage (3) à droite et à
gauche de la chambre à balles.
2. Pousser les tôles de ramassage (3) vers l'extérieur.
1
Fig. 132
3. Positionner l'éjecteur de balles (4) entre les tôles de ramassage (3).
4. Bloquer les boulons avec une rondelle (5) et une douille de serrage (6).
5. Serrer les assemblages vissés (1) et (2) des tôles de ramassage (3).
170
2
1
3
2
3
4
6
5
Essieu tandem
COM00314
2
1
3
COM00315
