Affectation D'un Module Du Mitigeur Rocon M1 À Un Générateur De Chaleur - Rotex RoCon BF Manuel D'utilisation

● Sélectionner à l'aide du bouton rotatif l'utilisation de la station
d'ambiance.
– Living Roomutilisation décrite aux points a), c), d)
– « Mitigeur » : objet d'utilisation, voir b)

En fonction de l'utilisation sélectionnée, le reste de la
configuration se fait à l'aide des sections suivantes (A ou
B).
Toutes les étapes de commande suivant la première
mise en service et concernant le circuit de chauffage
affecté ont lieu de manière analogique à celles sur
l'organe de commande RoCon B1 du générateur de
chaleur ROTEX.
Avec la station d'ambiance, il n'est cependant pas possible d'ac-
tiver toutes les fonctions (par ex. mode manuel, réinitialisation
d'erreurs) du générateur de chaleur ROTEX.
A : configuration pour le réglage « Living Room »
● Confirmer le réglage « Living Room » en appuyant
brièvement sur le bouton rotatif.

Le réglage de l'indicateur de circuit de chauffage (para-
mètre [HC Assignment]) est affiché.
● Sélectionner dans le paramètre [HC Assignment] le circuit de
chauffage associé à l'aide du bouton rotatif.
● Confirmer la sélection en appuyant brièvement sur le bouton
rotatif.

Le réglage de l'indicateur du terminal (paramètre [Termi-
naladress]) est affiché.
● Régler le paramètre [Terminaladress] à l'aide du bouton
rotatif.
● Confirmer la sélection en appuyant brièvement sur le bouton
rotatif.

L'affichage standard s'affiche (voir fig. 5-4).
1 Date
2 Heure
3 Température ambiante ac-
tuelle

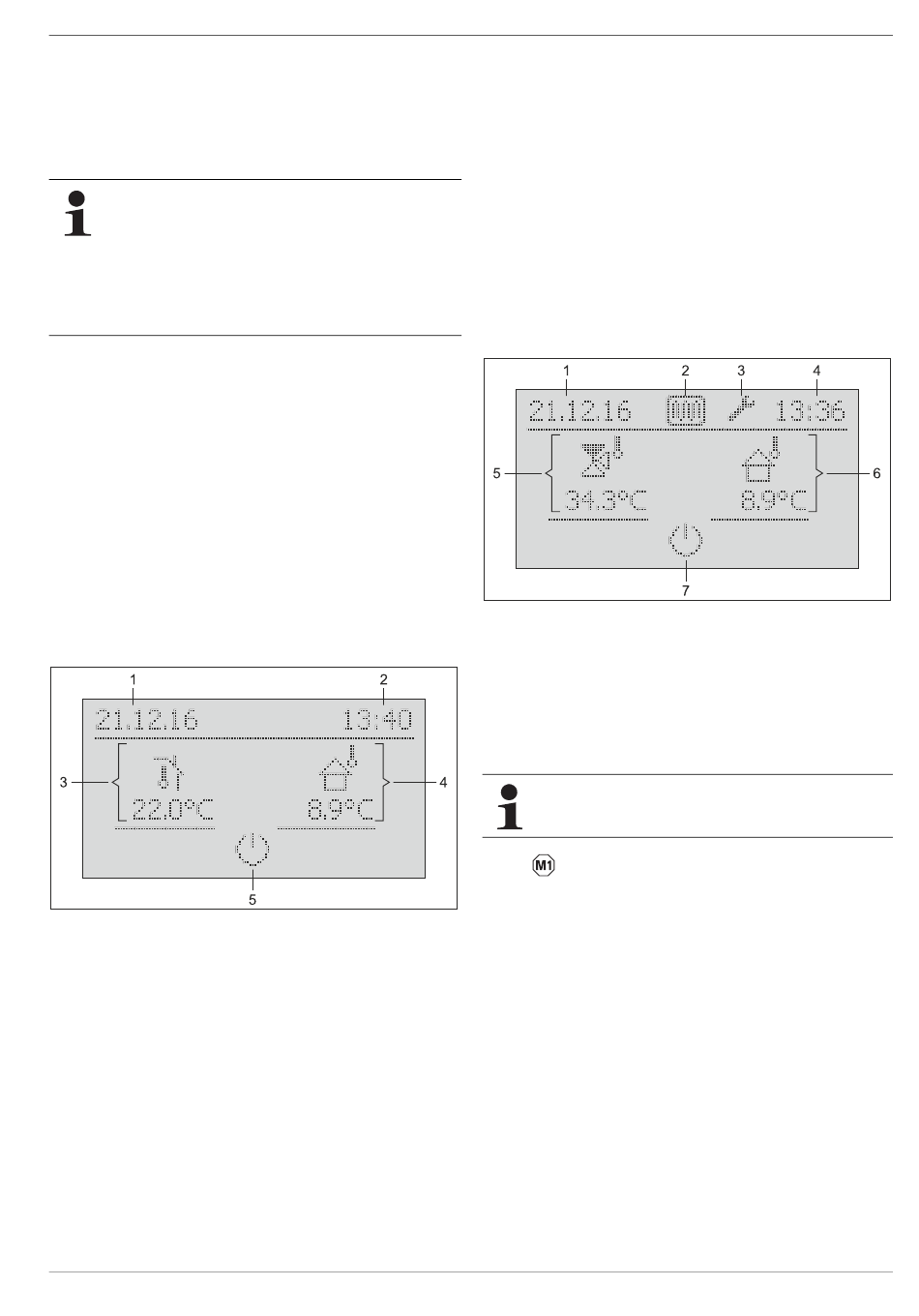

Fig. 5-4 Affichage standard RoCon M1 - « Living Room »

Les réglages sur la station d'ambiance RoCon U1
agissent uniquement sur le circuit de chauffage affecté
(hormis avec la fonction de terminal activée).
FA ROTEX RoCon BF - 02/2017
4 Température extérieure ac-
tuelle
5 Mode de fonctionnement ac-
tif du circuit de chauffage af-
fecté
5 x Première mise en service
B : configuration pour le réglage « Mitigeur »
● Confirmer le réglage « Mitigeur » en appuyant brièvement sur
le bouton rotatif.

Le réglage de l'indicateur de circuit de chauffage (para-
mètre [HC Assignment]) est affiché.
● Régler le paramètre [HC Assignment] à l'aide du bouton
rotatif. Ce paramètre doit être identique au réglage du
commutateur d'adresses dans le module du mitigeur (voir
fig. 5-2), auquel la station d'ambiance RoCon U1 est affectée.
● Confirmer la sélection en appuyant brièvement sur le bouton
rotatif.

Le réglage de l'indicateur du terminal (paramètre [Termi-
naladress]) est affiché.
● Régler le paramètre [Terminaladress] à l'aide du bouton
rotatif.

L'affichage standard s'affiche (voir fig. 5-5).
1 Affichage de la date
2 Affichage d'état : fonction de
chape active
3 Affichage d'état : connexion
du technicien
4 Affichage de l'heure
Fig. 5-5 Affichage standard RoCon M1 - « Mitigeur » avec exemples
d'affichages d'état
Dans le paramètre « Mitigeur », la sonde d'ambiance
RoCon M1 est désactivée.
5.4.3 Affectation d'un module du mitigeur
RoCon M1 à un générateur de chaleur
Si seul 1 générateur de chaleur est lié dans le système RoCon,
aucune adaptation de l'indicateur du générateur de chaleur n'est
nécessaire (voir tab. 5-1).
Si des adaptations doivent être réalisées, il faut régler la valeur
du paramètre [Boiler Assignment] (voir chap. 7, tab. 7-1) sur la
même valeur que celle de l'indicateur du générateur de chaleur
du générateur de chaleur ROTEX, qui doit alimenter le circuit du
mitigeur de ce module de mitigeur.
5 Température de départ ac-
tuelle du circuit du mitigeur
6 Température extérieure ac-
tuelle
7 Mode de fonctionnement ré-
glé du circuit de chauffage
affecté
