Utilisation
Les valeurs et symboles affichés sont toujours adoptés par l'ap-
pareil sélectionné (p. ex. Température de départ de circuit mi-
tigeur du module mitigeur RoCon M1 portant l'identifiant d'ap-
pareil 1).

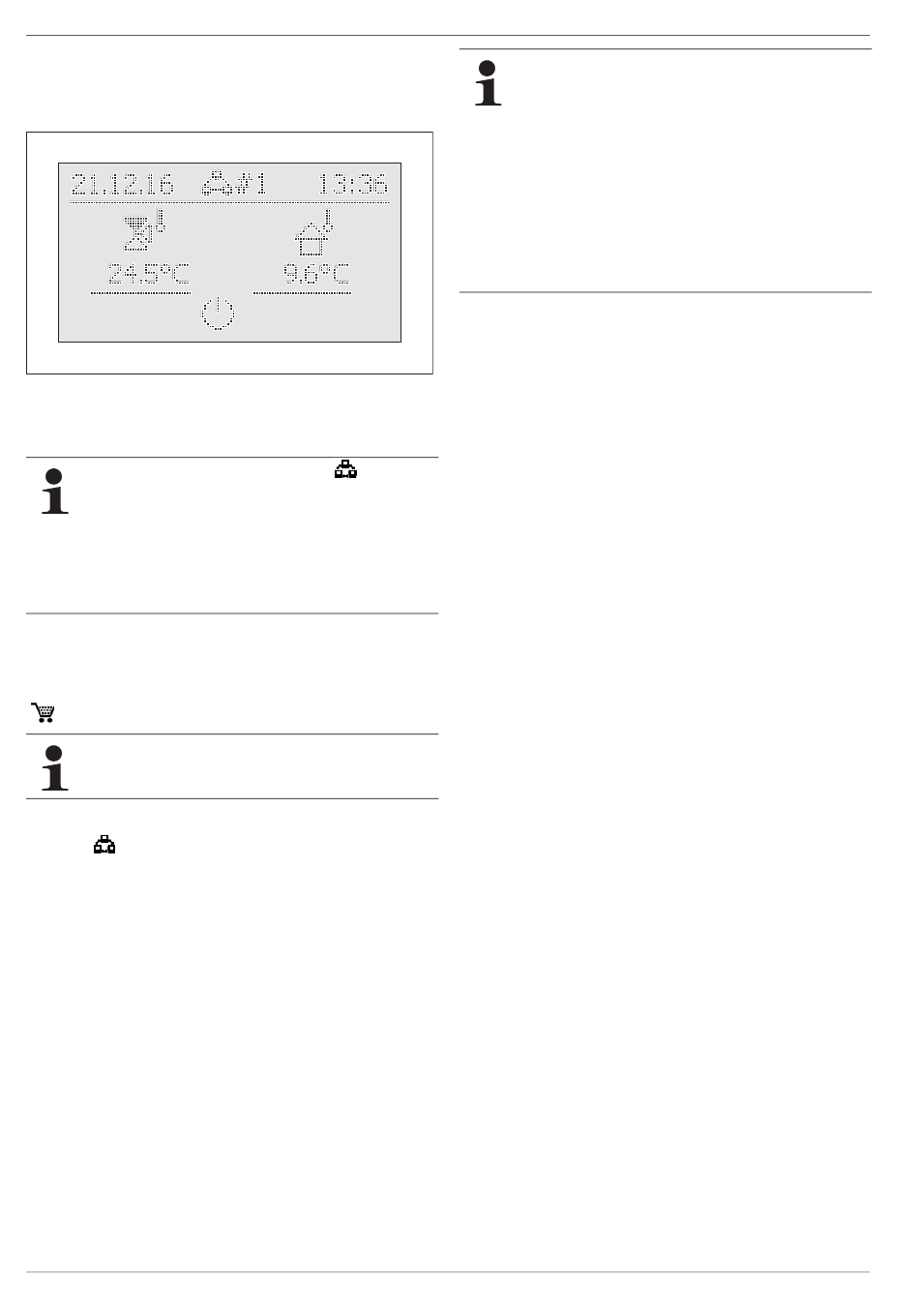

Fig. 4-11 Affichage exemplaire pour module mitigeur télécommandé
Pour l'utilisation de l'appareil local, il faut réactiver celui-ci dans
la liste de sélection (paramètre [Ne pas sélection]).
Si dans la position d'interrupteur rotatif
message « n.a. », aucune identification de terminal
valide n'est affectée jusqu'à présent à l'organe de com-
mande.
Si ce même message « n.a. » continue à être affiché, il peut
s'avérer nécessaire d'actualiser le logiciel de l'appareil afin de
pouvoir utiliser la fonction de terminal. Pour ce faire, veuillez
vous adresser à l'équipe de service de ROTEX.
Activer/désactiver le mode de terminal
Condition requise : une identification valide de terminal a été af-
fectée à l'organe de commande RoCon B1 du générateur de
chaleur ROTEX ou de la station d'ambiance RoCon U1
(
15 70 34).
Le réglage de l'identification de terminal d'appareils rac-
cordés en option, voir le chap. 5.4 et/ou la notice d'utili-
sation respective livrée conjointement.
● Mettre l'interrupteur rotatif dans la position « Réglage param
.
dist »
Le niveau « Réglage param dist » s'affiche.
● Sélectionner le paramètre [Bus - Scan] à l'aide du bouton
rotatif.
● Confirmer la sélection en appuyant brièvement sur le bouton
rotatif.
Le menu contextuel s'affiche.
● Avec le bouton rotatif, sélectionner le paramètre [Bus - Scan]
et valider avec « Oui ».
Le scan bus est réalisé.
La vue globale de tous les appareils trouvés s'affiche
(exemple, voir fig. 4-10).
● Avec le bouton rotatif, sélectionner l'appareil pour lequel la
fonction terminale doit être exécutée.
● Confirmer la sélection en appuyant brièvement sur le bouton
rotatif.
L'organe de commande local agit comme télécommande
pour l'appareil externe.
Afin de quitter le mode de terminal et de recommuter l'organe
de commande pour l'utilisation de l'organe affecté, il faut sélec-
tionner et valider le paramètre [Ne pas sélection] au niveau
« Réglage param dist ».
18
Après une coupure temporaire de l'alimentation élec-
trique, s'affiche toujours au niveau « Réglage param
dist » l'affichage tel que représenté à la fig. 4-9.
Afin de pouvoir utiliser la fonction de terminal pour les appareils
raccordés, il faut effectuer un nouveau scan bus.
La communication entre les composants du système RoCon
continue également à fonctionner sans scan bus et les réglages
effectués auparavant restent actifs.
L'activation de la fonction de terminal s'effectue de la manière
représentée à la fig. 4-10, cependant, après la validation de l'af-
fichage « Bus - Scan », il faut sélectionner le paramètre [New
scan?] avec le bouton rotatif et valider par « Oui ».
s'affiche le
FA ROTEX RoCon BF - 02/2017
