Position
Symbole
fig. 4-2
2 / 3
Programme de chape actif (voir
chap. 4.6.7)
5
Circuit de chauffage direct
– En cas de fonctionnement normal, la
température de départ actuelle t
s'affiche.
5
Circuit du mitigeur
Sous cette icône s'affiche la température
de départ actuelle du circuit de chauffage
affecté.
5
Sonde de température ambiante
Sous cette icône s'affiche la température
ambiante actuelle.
6
Statut circuit de chauffage
– Circuit de chauffage actif (fonction de
chauffage d'ambiance)
– Circuit de chauffage inactif (actuelle-
ment aucun transport de chaleur dans
le circuit de chauffage)
7
Sonde de température ambiante extérieure
Sous cette icône s'affiche la température
extérieure actuelle.
8
Mode de fonctionnement actuel (voir
chap. 4.4.2)
Arrêt activée.
Réduit activée.
Chauffer actif.
Eté actif.
Automatique 1 actif.
Automatique 2 actif.
9
Préparation d'eau chaude activée
Préparation d'eau chaude désactivée
10
Statut du circuit de chauffage d'eau chaude
Sous cette icône s'affiche la température
d'accumulateur actuelle t

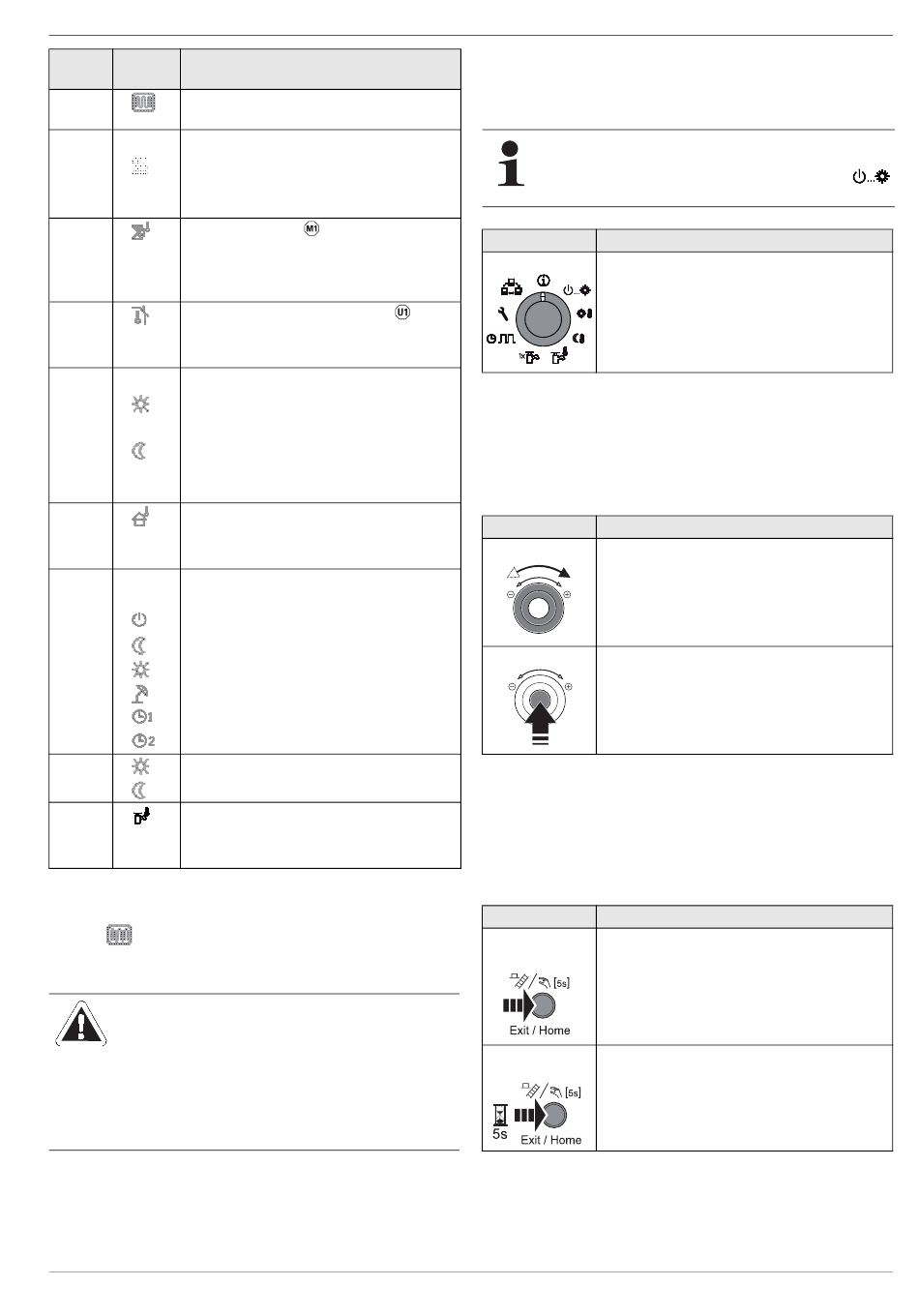

Tab. 4-1 Explication des symboles d'écran
En cas de fonction de chape activée (voir chap. 4.6.7), le
symbole
s'affiche dans la ligne d'affichage supérieure.
4.2.2 Éléments de commande
ATTENTION !
Ne jamais actionner les éléments de commande
de la régulation avec un objet dur et pointu. Cela
peut entraîner des dommages et des dysfonc-
tionnements de la régulation.
Si des combinaisons de touches ou des actionnements de
touche plus longs sont requis pour certaines fonctions, ceci sera
indiqué séparément à la section respective de la présente notice.
FA ROTEX RoCon BF - 02/2017
Explication
V1
.
DHW1
Commutateur rotatif
L'interrupteur rotatif permet de sélectionner rapidement et direc-
tement des fonctions et possibilités de réglage nécessitées fré-
quemment (niveau de fonctions principales).
Indépendamment de la position ' rotatif, le générateur
de chaleur ROTEX fonctionne selon le régime qui est
réglé dans la position d'interrupteur « Régime »
ou qui a été activé par un programme spécial.
Action
Rotation
Sélection directe du niveau de fonctions prin-
cipales affecté à cette position d'interrupteur.
Tab. 4-2 Fonction de l'interrupteur rotatif
Interrupteur rotatif
L'interrupteur rotatif permet de naviguer aux niveaux respectifs,
de sélectionner et de modifier la valeur de réglage, ainsi que
d'adopter cette modification avec un bref actionnement de
touche.
Action
Rotation
Vers la droite (+) : ajustage croissant
Vers la gauche (–) : ajustage décroissant
Appuyer
Confirmer la sélection, adopter le réglage,
exécuter la fonction.
Tab. 4-3 Fonctions du bouton rotatif
Touche Exit
Cette touche permet de retourner à l'affichage précédent au sein
d'une rubrique et/ou d'annuler une fonction/entrée.
Cette touche permet également d'ouvrir le niveau spécial (voir
chap. 4.5).
Action
Appuyer briève-
– Retour à l'affichage précédent et/ou au
ment.
niveau précédent, ou
– Annulation d'une fonction spéciale et/ou
d'un programme horaire unique actif
Appuyer plus de
– Le niveau spécial est ouvert.
5 s.
Tab. 4-4 Fonctions de la touche Exit
4
x
Utilisation
Résultat
Résultat
Résultat
