● Appuyer brièvement sur le bouton rotatif.

La vue globale des paramètres s'affiche.
● Sélectionner la langue souhaitée à l'aide du bouton rotatif.
● Confirmer le choix en appuyant brièvement sur le bouton
rotatif.

La vue globale s'affiche (exemple, voir fig. 4-6).
● Sélectionner les différentes informations à l'aide du bouton
rotatif.
Vous trouverez des explications plus détaillées et des valeurs de réglage possibles
sur cette position d'interrupteur rotatif au chap. 7.10.
Afficher les données de fonctionnement
Au niveau d'information « Vue Globale » sont affichées à l'écran
de la régulation RoCon BF les données de fonctionnement ac-
tuelles du générateur de chaleur ROTEX.
L'affichage des données de fonctionnement est répartie sur plu-
sieurs côtés d'écran. L'ajustage du bouton rotatif permet de na-
viguer entre les côtés d'écran.
Désignatio Explication de la valeur d'affichage
n courte
Mode : Mode actuel du générateur de chaleur :
- - - : aucune demande de chaleur
SST : fonction SmartStart activée
: chauffage
: préparation d'eau chaude
État État du brûleur
– : brûleur allumé
– : brûleur éteint
Ther- Paramètre [Room thermostat] = Inactif : - - -
mostat
Paramètre [Room thermostat] = Actif :
– : demande de chaleur
– : aucune demande de chaleur
Pompe Puissance actuelle de la pompe de recirculation
de chauffage en %
Mix1 Position actuelle de la vanne de commutation
– 3UV1 : CH / ECS
– 3UV DHW : 0 % (CH) - 100 % (ECS)
Mix2 Position actuelle de la vanne de commutation
– + 3xx : non indiquée
– 5xx 3UVB1 : 0 % (B) - 100 % (A : dériva-
tion)
TV Température de départ actuelle à la sortie de la
chaudière (t
V1
TVBH : Température actuelle du départ de chauffage,
le cas échéant en aval de l'échangeur thermique
d'appoint de chauffage (t
TR Température actuelle retour chauffage (t
Tdhw Température actuelle dans l'accumulateur d'eau
chaude (t
DHW1
TA : Température extérieure actuelle (mesurée par la
sonde de température RoCon OT1)
V Débit volumétrique actuel (débit) dans l'installation
de chauffage
Tab. 4-5 Explication des données de fonctionnement affichées comme
vue globale
FA ROTEX RoCon BF - 02/2017
)
)
V2
R1
)

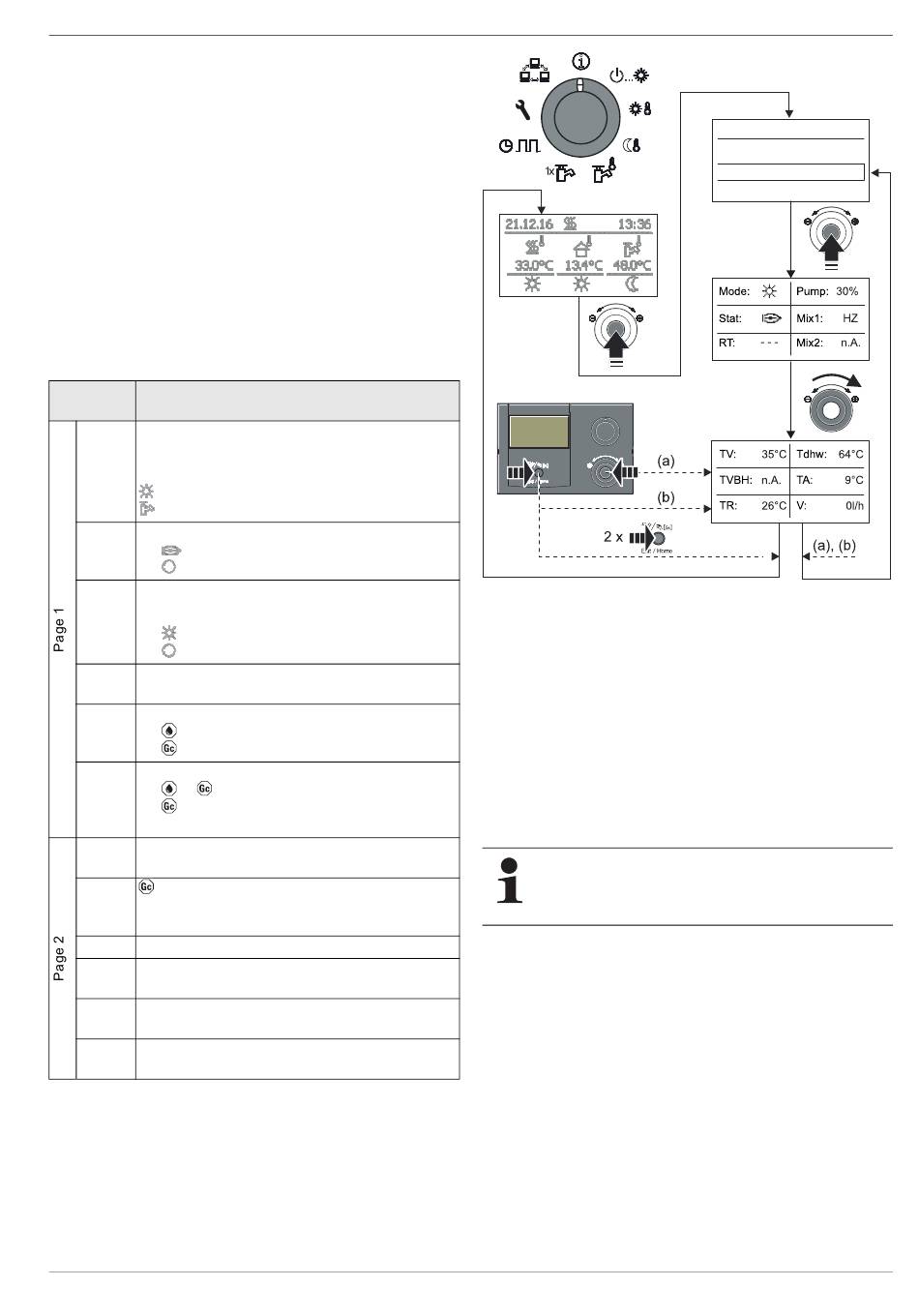

Fig. 4-5 Afficher les données de fonctionnement
Afficher la pression d'eau
Sur la régulation RoCon BF, il est possible d'afficher à l'état
allumé la pression d'installation (pression d'eau) du circuit interne
(circuit de chauffage direct). La pression d'eau est disponible
comme premier paramètre Info (voir fig. 4-6).
La zone admissible de la pression d'eau pendant le mode de
chauffage dépend du générateur de chaleur et de l'installation de
chauffage. Les valeurs nominale et limite doivent uniquement
être réglées par le technicien chauffagiste. Si la pression d'eau
doit baisser au-dessous de la valeur minimale (valeur de para-
mètre réglée), elle doit être augmentée sur l'installation en faisant
l'appoint (voir la notice d'installation du générateur de chaleur).
Les limites de pression pour l'arrêt de sécurité ainsi que
la pression nominale peuvent être réglées dans les ré-
glages de paramètres au niveau « Configuration du
sys ».
)
4 x Utilisation
Info
Vue Globale
Pression eau
11
