Elektrisk anslutning – standardkrets
t. ex. lampstyrning
Avisolera anslutningsledningar ca. 6–8 mm och anslut så
här:

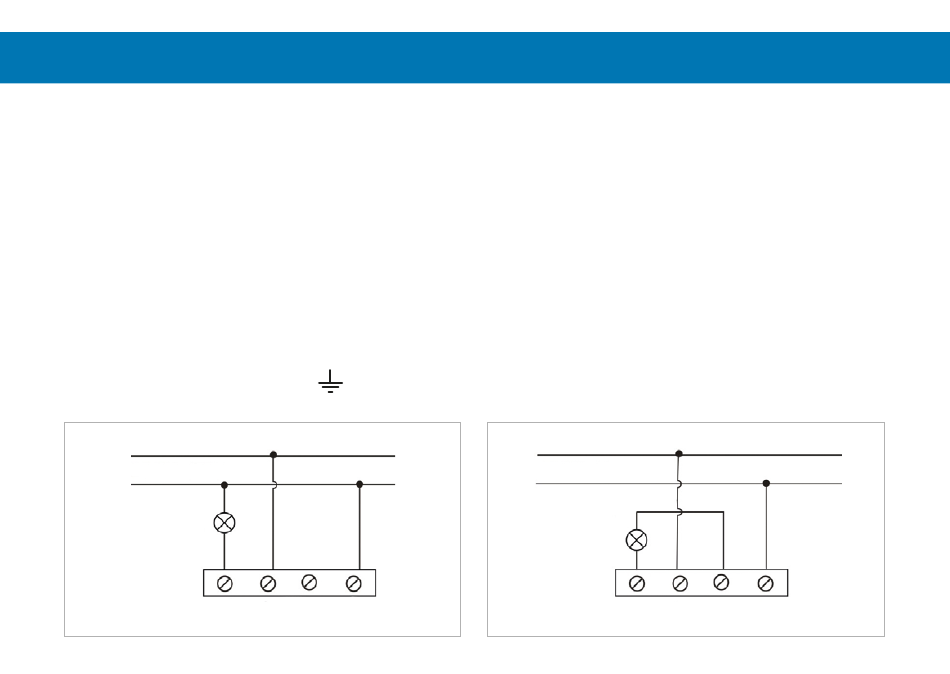

• Se anslutningsbilder (variant 1 eller variant 2)
• Fas L på plint L
• Neutralledare på plint N
• Trådbrygga till förbrukaren på plint L↑
Rörelseströmbrytaren är driftklar ca. 90 sekunder
(inmätningstid/uppvärmningstid) efter anslutningen till
elnätet.
Jordningsanslutning (gnge) på plint „
L
230V ~ 50Hz
N
Last
Variant 1
88
"
L• L N N
Elektrisk anslutning vid höga inkopplingsströmmar
Höga inkopplingsströmmar förkortar reläns brukstid
rejält. Beakta de tekniska uppgifterna från lamp- resp.
ljuskälletillverkaren angående detta. Höga induktiva laster
ska kopplas över ett extra relä eller en extra kontaktor.
Huvudsäkring
Apparaten och de anslutna förbrukarna måste skyddas med
uppströms inkopplade skyddsenheter. När den lämpliga
skyddsenheten/de lämpliga skyddsenheterna väljs måste
de motsvarande, tillämpliga
beaktas.
L
230V ~ 50Hz
N
Last
L•
Variant 2
installationsriktlinjerna
L N N
