D
Montagehinweise
Wandmontage

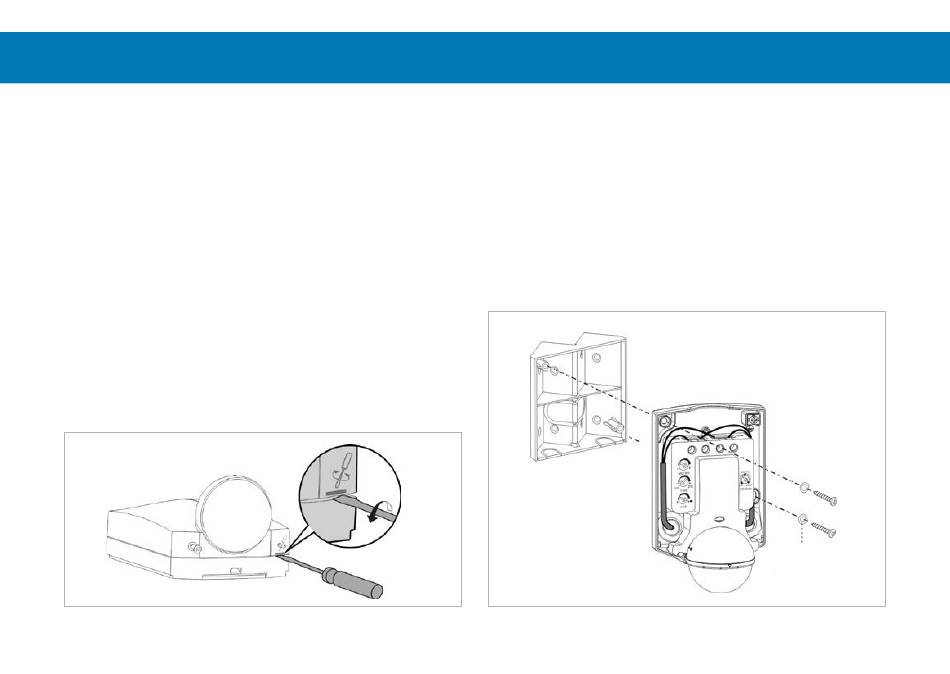

• Obergehäuse vom Gerät lösen. Dazu die Schraube (links)
herausdrehen und mit einem geeigneten Schlitzschrau-
bendreher das Obergehäuse lösen (rechts).
• Gehäuseunterteil/Montageplatte bzw. Eckwinkel
anhalten und Bohrlöcher anzeichnen
• Löcher mit Ø 6 mm bohren und anschließend Dübel ein-
drücken
• Kabeldurchführung am Bewegungsschalter bei Bedarf
herausbrechen
• Bei Eckwickelmontage sind die Kabeldurchführungen
am Eckwinkel ebenfalls herauszubrechen
• Anschlussleitung durch die Kabeldurchführung/Gummi-
dichtung des Bewegungsschalters hindurchführen
8
• Die Kabeleinführungsstelle muss absolut dicht sein!
• Gehäuseunterteil/Montageplatte bzw. Eckwinkel an
schrauben
• Bewegungsschalter-Obergehäuse auf Gehäuseunter-
teil/Montageplatte stecken und anschrauben.
Darauf achten, dass das Obergehäuse einrastet und
bündig schließt.
Gummi-
dichtung
