D

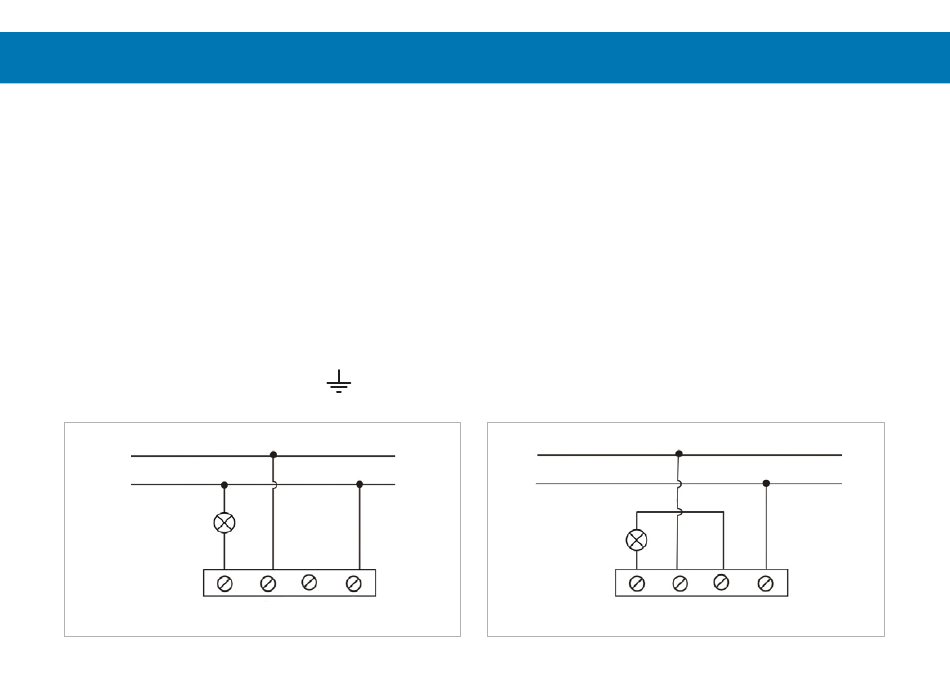

Elektrischer Anschluss – Standardbeschaltung
z. B. Lampenansteuerung
Anschlussleitungen ca. 6–8 mm abisolieren und wie folgt
anschließen:
• Siehe Anschlussbilder (Variante 1 oder Variante 2)
• Phase L an Klemme L
• Neutrallleiter N an Klemme N
• Schaltdraht zum Verbraucher an Klemme L ↑
Der Bewegungsschalter ist nach ca. 90 Sekunden (Ein-
messzeit / Aufwärmzeit) nach Anschluss ans Stromnetz
betriebsbereit.
Erdungsanschluss (gnge) an Klemme „
L
230V ~ 50Hz
N
Last
Variante 1
12
"
L• L N N
Elektrischer Anschluss bei hohen Einschaltströmen
Hohe Einschaltströme verkürzen die Relaislebensdauer
gravierend. Beachten Sie hierzu die technischen Angaben
des Leuchten-, bzw. Leuchtmittelherstellers. Hohe induk-
tive Lasten sollten über ein zusätzliches Relais oder ein zu-
sätzliches Schütz geschaltet werden.
Vorsicherung
Das Gerät und die angschlossenen Verbraucher müssen
durch vorgeschaltete Schutzorgane geschützt werden.
Bei Auswahl des/der geeigneten Schutzorgane sind die
entsprechenden einschlägigen Errichtungsrichtlinien unbe-
dingt zu beachten.
L
230V ~ 50Hz
N
Last
L•
Variante 2
L N N
