F
Notice de montage
Montage mural

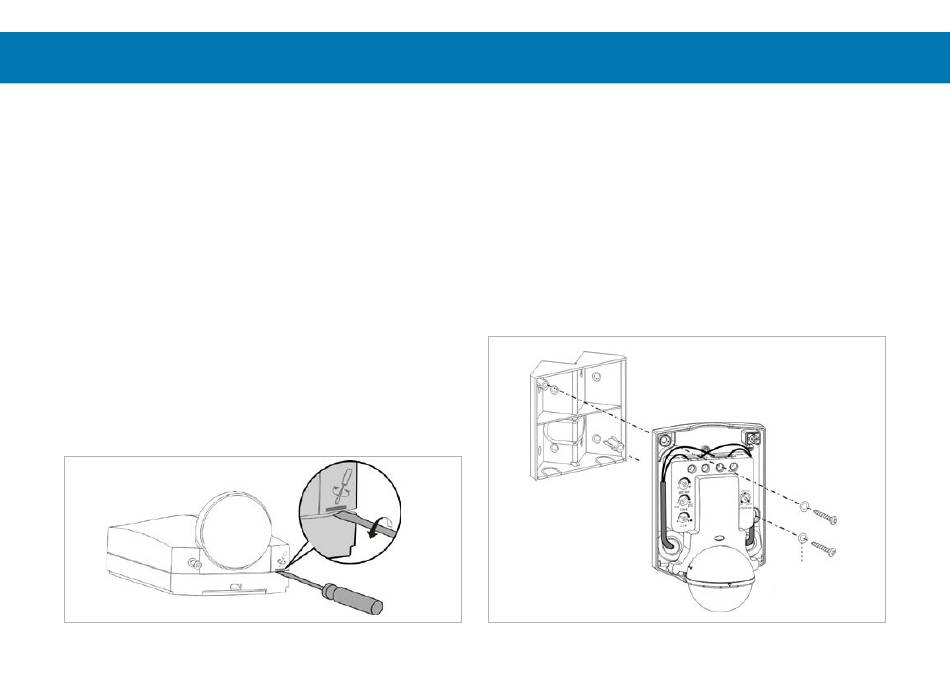

• Retirer le boîtier supérieur de l'appareil. Pour ce faire,
dévisser la vis (à gauche) et ôter le boîtier à à l'aide d'un
tournevis plat (à droite).
• Tenir le boîtier inférieur / la plaque de montage ou cor
nière d'angle et marquer les trous de perçage.
• Percer des trous de 6 mm de diamètre puis y insérer
des chevilles.
• Si nécessaire, débrancher les câbles reliés au détecteur de
mouvements.
• Dans le cas d'un montage en angle, il faut aussi débran
cher les câbles reliés au détecteur de mouvements
• AIntroduire un câble de raccordement dans le passage
de câble / joint en caoutchouc du détecteur de
mouvements.
46
• L'endroit où les câbles sont introduits doit rester absolu
ment étanche!
• Revisser le boîtier inférieur / la plaque de montage ou
cornière d'angle.
• Fixer le boîtier supérieur du détecteur de mouvements
sur le boîtier inférieur / la plaque de montage et le revisser
Veiller à ce que le boîtier supérieur s'emboîte bien et se
ferme précisément
Joint en
caoutchouc
