Raccordement électrique – câblage standard, par ex.
gestion des lampes
Dénuder les câbles de raccordement sur environ 6-8 mm et
les raccorder comme suit :

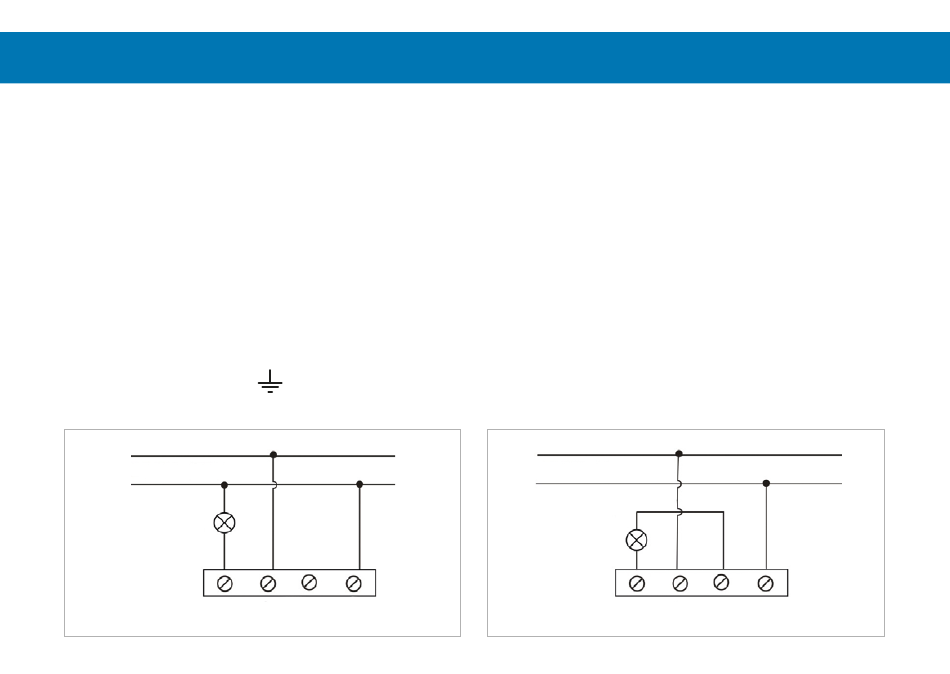

• voir le schéma électrique (variante 1 ou variante 2)
• phase L sur la borne L
• conducteur neutre N sur la borne N
• fil de connexion à l'appareil électrique sur la borne L ↑
Le détecteur de mouvements est prêt à fonctionner envi-
ron 90 secondes après le raccordement électrique (temps
de calibrage / préchauffage).
Borne de terre sur la borne «
L
230V ~ 50Hz
N
charge
variante 1
50
»
L• L N N
Raccordement électrique dans le cas où les courants
appelés sont élevés
Les courants appelés élevés raccourcissent considérable-
ment la durée de vie des relais. Veillez donc à vous référer
aux données techniques du constructeur de luminaires.
Les charges inductives élevées doivent être alimentées
à partir d'un relais ou d'un contacteur électrique supplé-
mentaire.
Fusible de puissance
L'appareil et les appareils raccordés doivent être protégés
par des organes de protection montés en amont. Dans le
choix du/des organe(s) de protection adapté(s), il convient
de respecter scrupuleusement les directives de construction
s'y rapportant.
L
230V ~ 50Hz
N
charge
L•
variante 2
L N N
