S
Monteringshänvisningar
Väggmontering

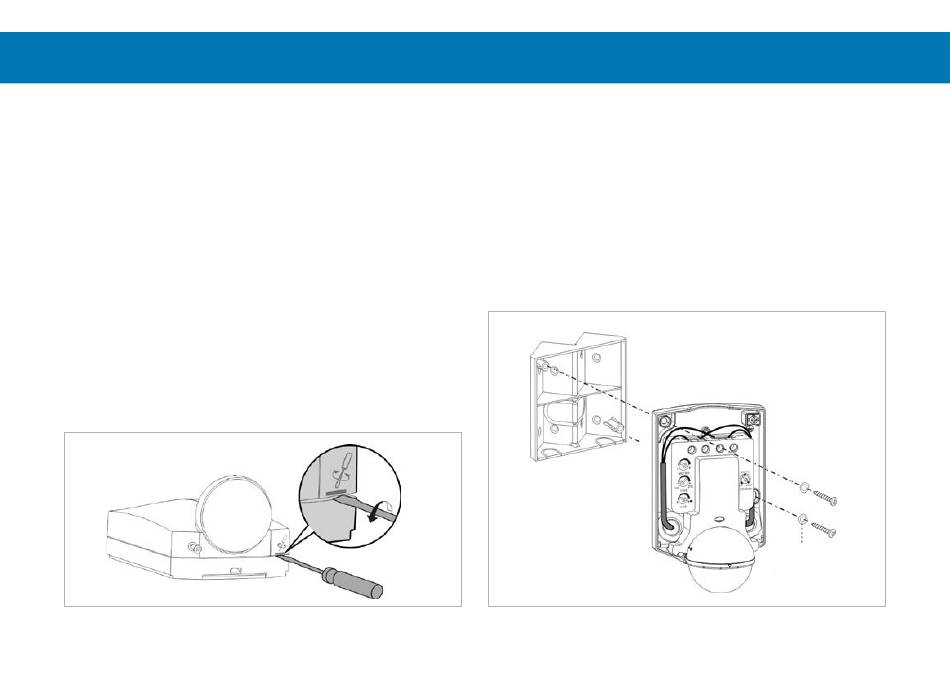

• Lossa den övre kapslingen från apparaten. Skruva då ur
skruven (vänster) och använd en passande spårskruvmej
sel för att lossa den övre kapslingen (höger).
• Håll emot den undre kapslingsdelen/monteringsplattan
resp. hörnvinkeln och markera borrhål
• Borra hål med Ø 6 mm och tryck sedan in plugg
• Bryt vid behov ur kabelgenomföringen på
rörelseströmbrytaren
• Vid hörnvinkelmontering ska kabelgenomföringarna på
hörnvinkeln också brytas ut
• Dra anslutningsledningen genom kabelgenomföringen/
gummitätningen hos rörelseströmbrytaren
84
• Kabelinföringsstället måste vara helt tätt!
• Skruva på kapslingsunderdelen/monteringsplattan resp.
hörnvinkeln
• Sätt rörelseströmbrytarens övre kapsling på den undre
kapslingsdelen/monteringsplattan och skruva fast.
Var noga med att den övre kapslingen hakar fast och
sluter an ordentligt.
Gummi-
tätning
