Figure 45
Figure 46
Figure 47
64
5.2.7

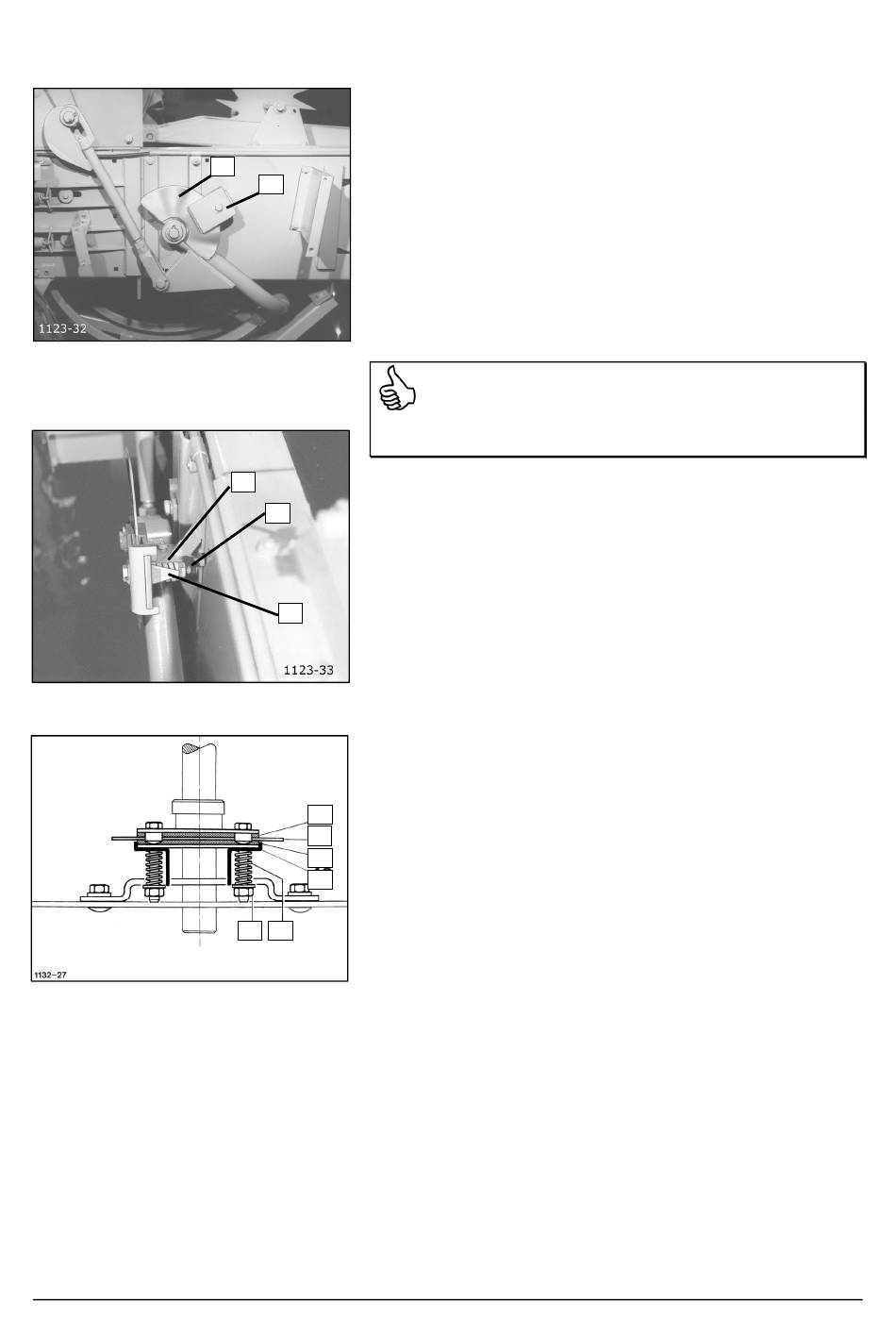

Les aiguilles ne doivent pas dépasser leur position la plus
basse ou la plus élevée. Pour cette raison, les freins d'aiguilles
sur le cadre à aiguilles (Figure 45) et sur l'arbre de lieur
(Figure 47) doivent être réglés comme suit :
38
Lorsqu'une charge leur est appliquée, les ressorts de pression
37
39 (Figure 46) et 42 (Figure 47) doivent être à la même
longueur que les tiges de jauges 40 ou 43 situées à côté, c'est-
à-dire qu'ils doivent être de niveau avec la tige de jauge leur
correspondant. Corrigez toutes les différences avec les écrous
de tension 41 ou 44.
Remplacez les segments de frein 37 (Figure 45) ou 45
(Figure 47) si les garnitures de friction sont usées.
Les plaques de freinage et les garnitures de friction ne doivent
jamais entrer en contact avec des lubrifiants.
39
41
40
45
46
45
43
44
42
Vérification des freins d'aiguilles
Remarque !
LELY WELGER AP 530 AP 630 AP 730 AP 830
