Instrucciones de Instalación – Instalación Estándar

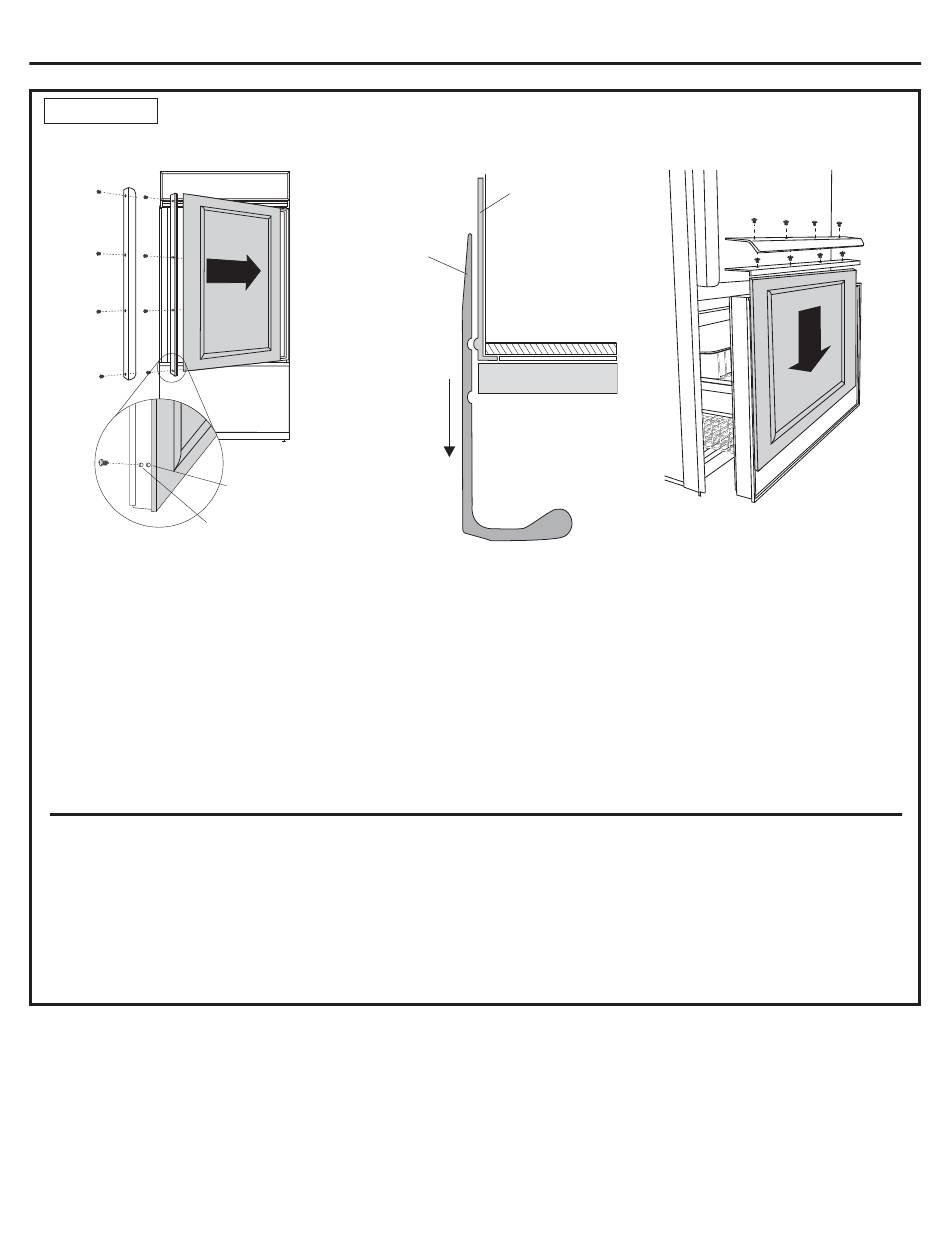

PASO 10A INSTALE LOS PANELES REVESTIDOS

Se muestran los modelos del lado derecho. Siga las mismas instrucciones para los
modelos del lado izquierdo.
Use el Agujero
Trasero para
Asegurar el Marco
Instale los paneles de puerta y cajón:
• Abra la puerta hasta 90°. Retire los 4 tornillos con cabeza
Phillips de la manija de la puerta.
• Retire la manija. Conserve todos los tornillos.
• Retire los 4 tornillos que sostienen el marco, y levante y
retire el marco. Conserve los tornillos.
• Deslice el panel revestido dentro del marco de la puerta.
• Hay dos conjuntos de agujeros en el marco lateral de la
manija. Reemplace el marco lateral de la manija instalando
los tornillos originales en los agujeros de los tornillos
TRASEROS.
Manijas a Medida
Si usará manijas a medida, la manija deberá estar
correctamente asegurada al panel antes de deslizar el
panel en el marco.
• El fabricante del gabinete suministrará la manija a medida y
los materiales.
• Asegure el marco de la puerta/ cajón usando tanto
los agujeros de los tornillos FRONTALES como los
TRASEROS. Descarte la manija suministrada.
Marco
de la Manija
Adelante
sobre el
Panel de ¾"
Use el Agujero
Frontal para
Asegurar la Manija
La manija suministrada se muestra en la
posición del panel revestido.
Marco
de la Puerta
Puerta
del Refrigerador
Mueva
Hacia
• Asegure la manija a la puerta usando los agujeros de los
tornillos FRONTALES.
• Siga los mismos procedimientos para instalar el panel del
cajón.
