3.2. Elektrische Daten

Nennspannung
Funktionsbereich
Nennstromaufnahme Warnsignalerzeugung
Nennstromaufnahme Überwachungsschaltung
Blitzfolge
Blitzfrequenz des Hauptblitzes
Blitzenergie des Hauptblitzes
Lebensdauer der Blitzröhre
Einschaltdauer
Störmeldeausgang

3.3. Mechanische Daten

Schutzart
Betriebsgebrauchslage
Schutzklasse
Kabeleinführung (vorbereitet)
Klemmbereich Anschlussklemme
Gewicht
Material des Sockels
Material der Haube
Haubenfarben
Haubenart
Öffnungswinkel
Platine / PCB
Blitzröhre

3.4. Klimatische Daten

Betriebstemperatur
Lagertemperatur
relative Feuchte
Eignung für Außeneinsatz
3.5. Optische Daten

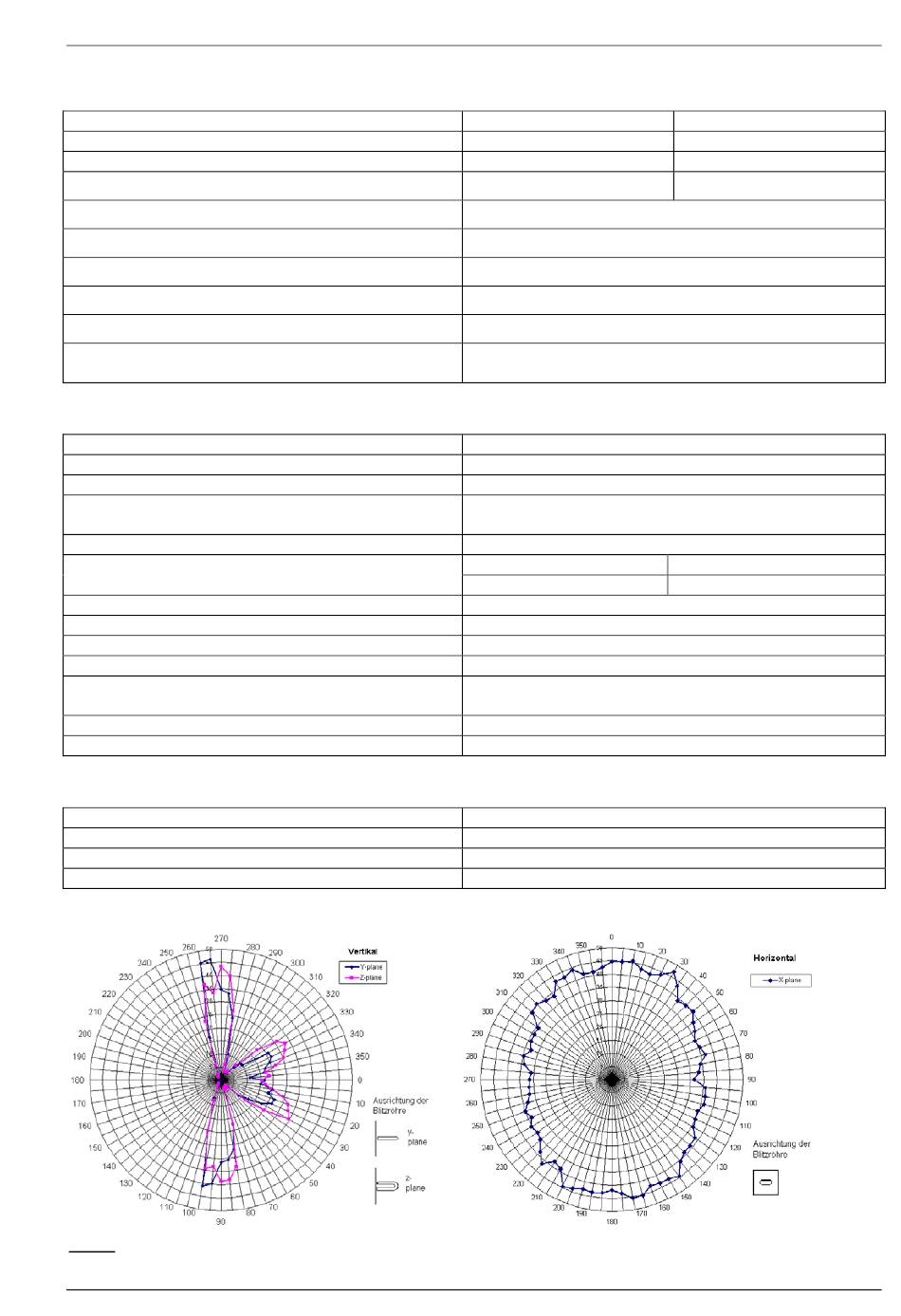

Abb. 5 Richtdiagramme
Datei/ file name:085501931f D-E-F.doc
Cd (Blondel & Rey)
Seite / page: 5 / 44
24V DC
18V .. 30V
650 mA
65mA
2-fach Blitz
7 Joule
Nach 8.000.000 Blitzen noch ca. 70% Lichtemission
100 %
max. 230V~ / 6°
min. 5V- / 10mA
IP 55 (EN 60529)
Senkrecht
M20x1,5
für Leitungen 6,5 mm ... 13,5 mm
0,08-2,5mm² (AWG28-12)
Direktmontage
0,7 Kg
ABS, schwarz
Polycarbonat (PC)
klar/ orange/ rot/ grün/ blau
Haube mit Fresnellcharakeristik
Vertikal: 16°
Horizontal: 360°
In Schutzlack getaucht
Mit Edelstahlklammer fixiert
- 30 °C .... + 55 °C
- 40 °C .... + 70°C
für Außeneinsatz geeignet
230V AC
195V .. 253V
145mA
110 mA
1 Hz
II
Winkelmontage
1,2 Kg
90%
Cd (Blondel & Rey)
Zeichnungsnr./ Drwg-no.: 11516-4f
