TL
TR
VS
VH/L
2°
SM
1°
0
LED
*
RMO
TL
VS
VH/L
LED
*
RMO
*
Uit
Geel
Zie pagina 17 voor meer bijzonderheden.
(A)
A
A
D10413
D10414
Groen
Rood
13

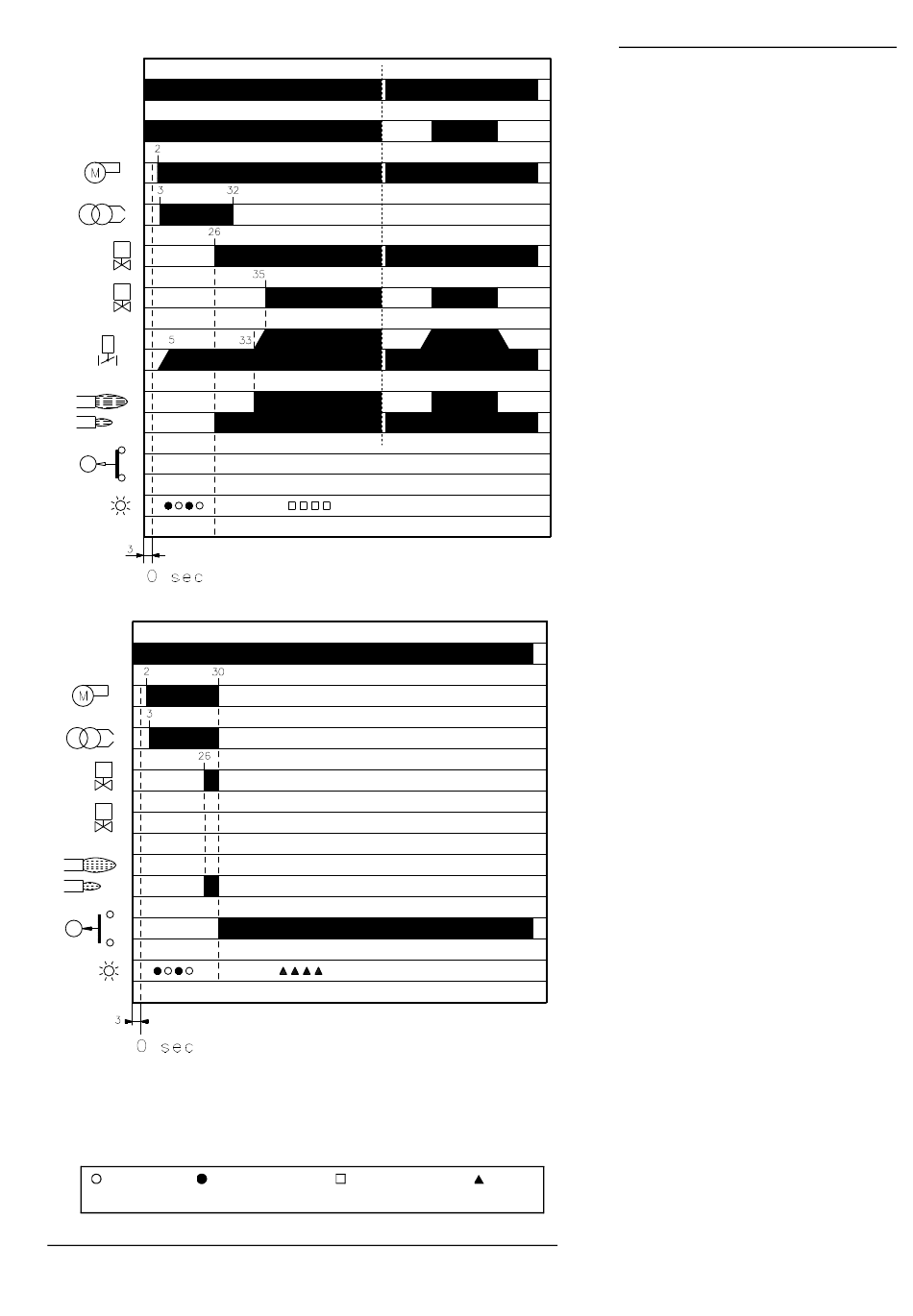

BRANDERWERKING
START VAN BRANDER (A)
Startfases met progressieve tijdsintervallen uit-
gedrukt in seconden:
- Besturingsinrichting TL gaat dicht.
Na ongeveer 3s:
- 0 s : De startcyclus van de controledoos begint.
- 2 s : De ventilatormotor start.
- 3 s : De ontstekingstransformator wordt
aangesloten.
De pomp zuigt de brandstof uit het reservoir
langs de leiding en de filter en pompt hem onder
druk naar de toevoer. De zuiger stijgt en de
brandstof stroomt langs de leiding terug naar
het reservoir. De schroef sluit de by-pass naar
de
aanzuiging
en
elektromagnetische kleppen sluiten de passage
naar de verstuivers.
- 5 s: De servomotor open de luchtafsluitklep:
voorventilatie begint met de luchttoevoer van de
1ste vlamgang.
- 26 s : De elektromagnetische kleppen gaan
open 8); de brandstof stroomt door de leiding
12) en de filter 13), wordt dan verstoven langs
de verstuiver en ontbrandt wanneer hij in con-
tact komt met de vonk. Dat is de vlam van de
1ste vlamgang.
- 32 s: De ontstekingstransformator wordt uit-
geschakeld.
- 33 s: Als de besturingsinrichting TR gesloten
is of door een provisorische verbinding vervan-
gen werd, opent de servomotor de luchtafsluit-
klep van de ventilator in de 2de vlamgang.
- 35 s: De elektromagnetische klep van de 2de
vlamgang wordt geopend.
De startcyclus beëindigt.
de
ontkrachte
