Notice portiers téléphoniques a / b Séries 20 / 30 / 50
F
Montage
2.2. Montage mécanique Séries 20/30

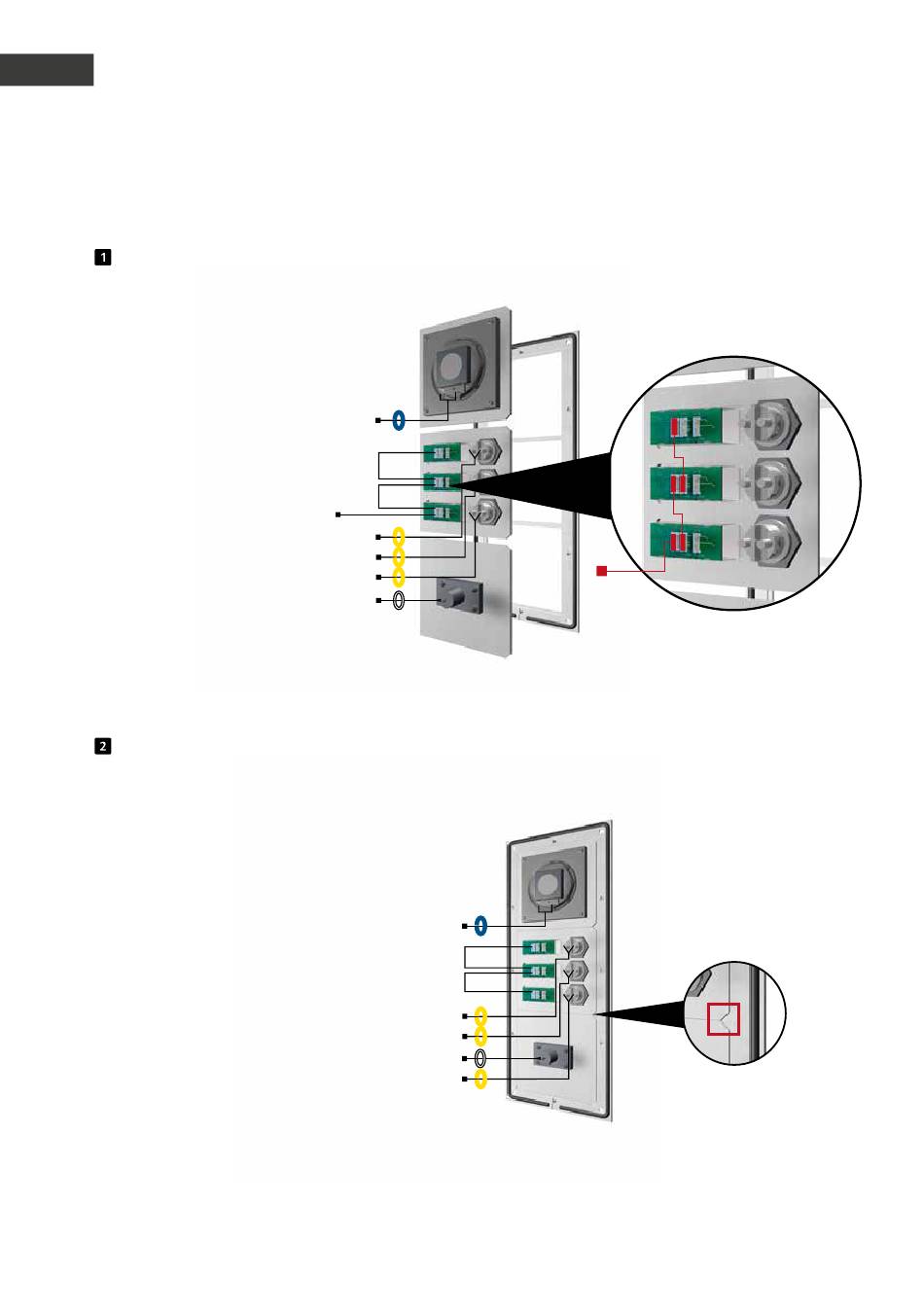

Insérer les modules fonctionnels dans le cadre avant
Éclairage 12 V=
Encastrer les modules par l'arrière dans le cadre.
Modules fonctionnels dans le cadre avant
Lors de l'insertion des modules, veiller impérativement au positionnement. Veiller également au
fait que les modules doivent émettre un « clic » audible lorsqu'ils sont insérés.
78
HP
Ponts
RT
T
RT
T
RT
T
Mic
HP
RT
RT
Mic
RT
Éclairage
12 V=
Ponts 12 V pour l'éclairage
des champs d'inscription
T
T
T
