Figure 11 - Raccordement de câblage pour kits AFD
Vers le compresseur 2
Alimentation du
boîtier de commande
principal
Vers le compresseur 1
Alimentation du boîtier
de commande principal
Câblage d'alimentation
Pour chaque circuit du kit, 10m de câble d'alimentation standard et 10m de câble d'alimentation blindé sont fournis :
• Le câblage d'alimentation standard raccordera le tableau électrique principal à l'AFD.
• Le câblage d'alimentation blindé raccordera l'AFD au compresseur.
Attention ! : lors du serrage de la cosse à vis. Respectez le couple de serrage :
• Compresseur K & L : 11,3 Nm
• Compresseur M & N : 27,1 Nm
Câblage des contrôles
Compatibilité CEM
Vous devez placer le câblage de contrôle et le câblage d'alimentation dans des chemins de câbles séparés d'au
moins 30 cm.

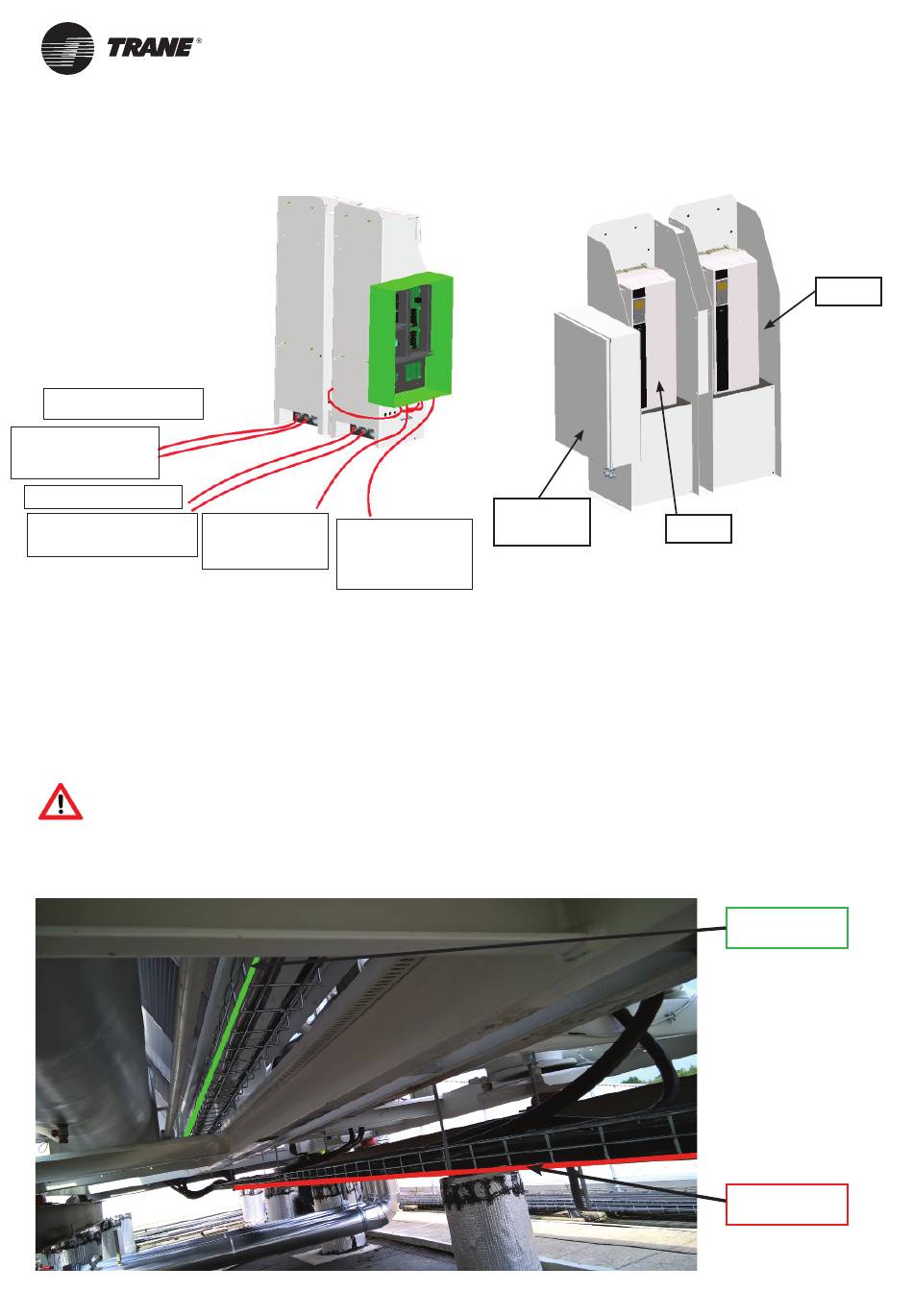

Figure 12 - Installation du câblage
14
AFD 1
AFD 2
Câbles de
Câbles de
commande au
commande
compresseur
au boîtier de
commande principal
Panneau de
commandes
AFD 2
AFD 1
Câblage des
contrôles
Câblage
d'alimentation
