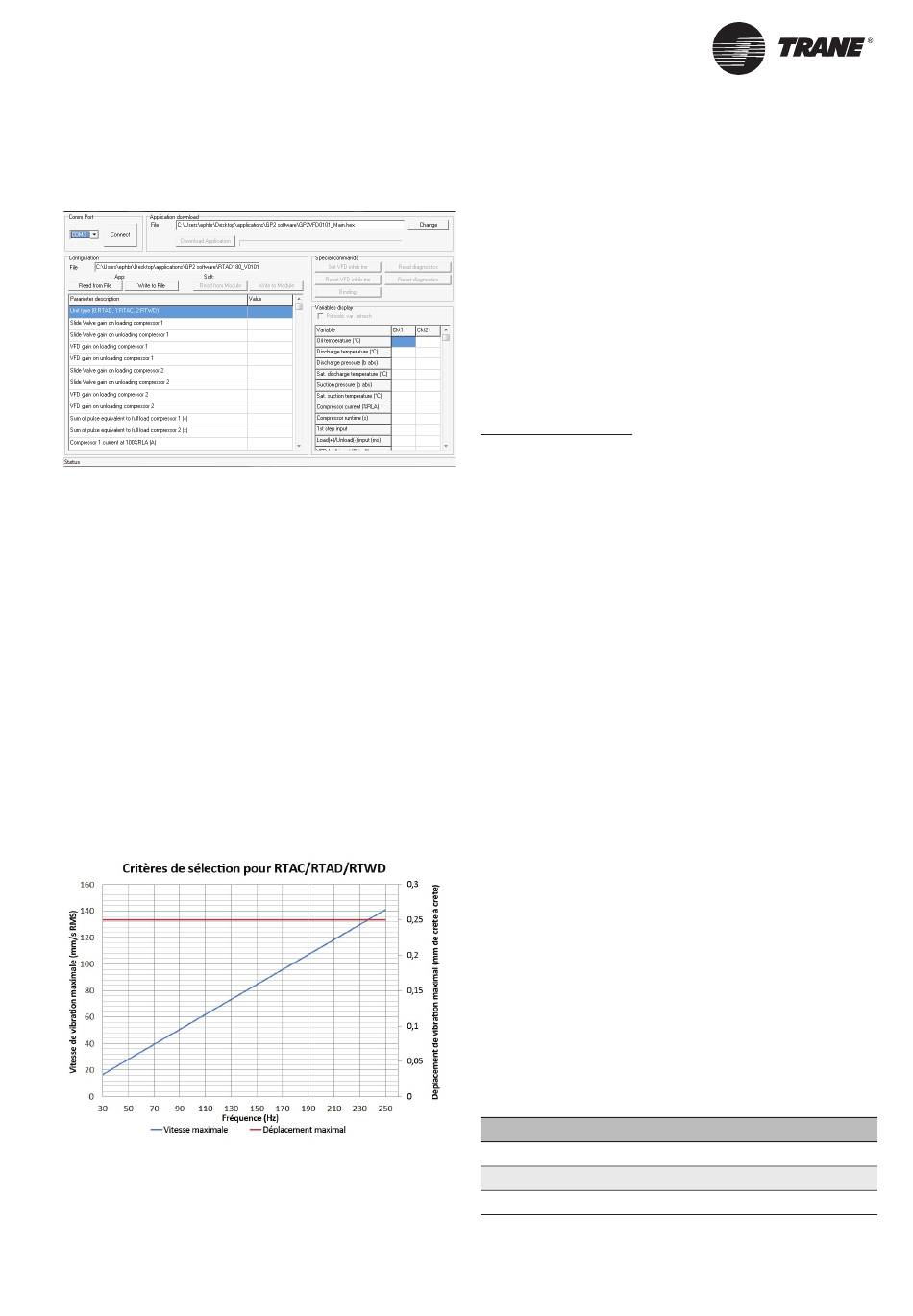

Figure 23 - sélectionner « Régler minuterie d'inhibition
du VFD » dans l'outil de l'AFD
Dans la page opérateur de l'écran AFD :
− Sélectionnez la touche « Hand On » de l'AFD
− Sélectionnez « Main Menu »
− Sélectionnez le paramètre « 342 » (temps de
décélération) et fi xez-le à 600 s par exemple
− Sélectionner « Status »
− Retournez au menu Auto une fois l'essai
effectué
Critères de sélection
Trane a mis au point des critères généraux relatifs
au niveau de vibration afi n de vérifi er le niveau de
contraintes exercées sur la tuyauterie. Le niveau de
contraintes est défi ni comme une mesure du niveau
de déplacement maximal de crête à crête.
Les critères généraux du niveau de vibration sont défi nis
à 10 Mils de crête à crête, équivalant à 0,2 mm (de crête
à crête).
Figure 24 – Critères de sélection pour RTAC/RTAD/RTWD
SRV-SVX007B-FR
Si les niveaux de vibration mesurés dépassent les
critères :
• Sautez la gamme de fréquences où le niveau de
vibration est élevé
• Ou placez un poids d'équilibrage sur la ligne. Cette
action nécessite des mesures supplémentaires :
Effectuez un essai de choc sur la ligne afi n
de vous assurer qu'aucune fréquence de
résonance n'est présente quelques hertz
plus bas.
Mesurez les vibrations en fonctionnement afi n
de vous assurer que les critères de vibration
sont respectés de 30 Hz à 50 Hz.
Remarque importante : Les critères de vibration sont
importants pour prévenir les risques de rupture de
conduites résultant d'une résonance. Ces critères ne sont
pas relatifs au bruit. Il est possible de constater un bruit
important lié à une résonance de tuyauterie même
lorsque les critères sont respectés.
Les déplacements vibratoires sont généralement liés aux
basses fréquences (< 250hz) alors que les problèmes de
bruit résultant d'une résonance acoustique sont liés à
des fréquences plus élevées (> 250Hz).
Procédure de saut de fréquence
Il existe deux méthodes pour sauter une fréquence
(2 Hz maximum) :
• À l'aide du logiciel MCT10
Sélectionnez le menu « all parameters »
Sélectionnez le sous-menu
« 4-** Limits/Warning »
Sélectionnez « 4-6 speed bypass »
Sélectionnez les fréquences problématiques
afi n de les sauter
Il est recommandé de sauter les fréquences au lieu des
vitesses.
• Défi nissez les paramètres sur l'écran de l'AFD
Sélectionnez le bouton « Main Menu »
Sélectionnez le menu « 4-** Limits/Warning »
Sélectionnez « 4-6 speed bypass »
Vous pouvez défi nir jusqu'à 4 sauts de fréquence
en spécifi ant le début et fi n de fréquence (en Hz) -
paramètres 461-0 à 461-3 (à partir de...) 463-0 à 462-3
(fi nir à...)
L 'AFD contournera la vitesse ou la fréquence indiquée
durant les phases de chargement ou de déchargement
Ajout d'un poids d'équilibrage
Tableau 9 - Poids d'équilibrage de ligne à utiliser pour
résoudre les problèmes de vibrations et de bruits
Numéro de pièce
MAS0008E
MAS0020E
MAS0002E
De manière générale, les poids peuvent être positionnés
comme illustré dans les fi gures 25 et 26.
Diamètre de la ligne
2''5/8
3''1/8
2''1/8
21
