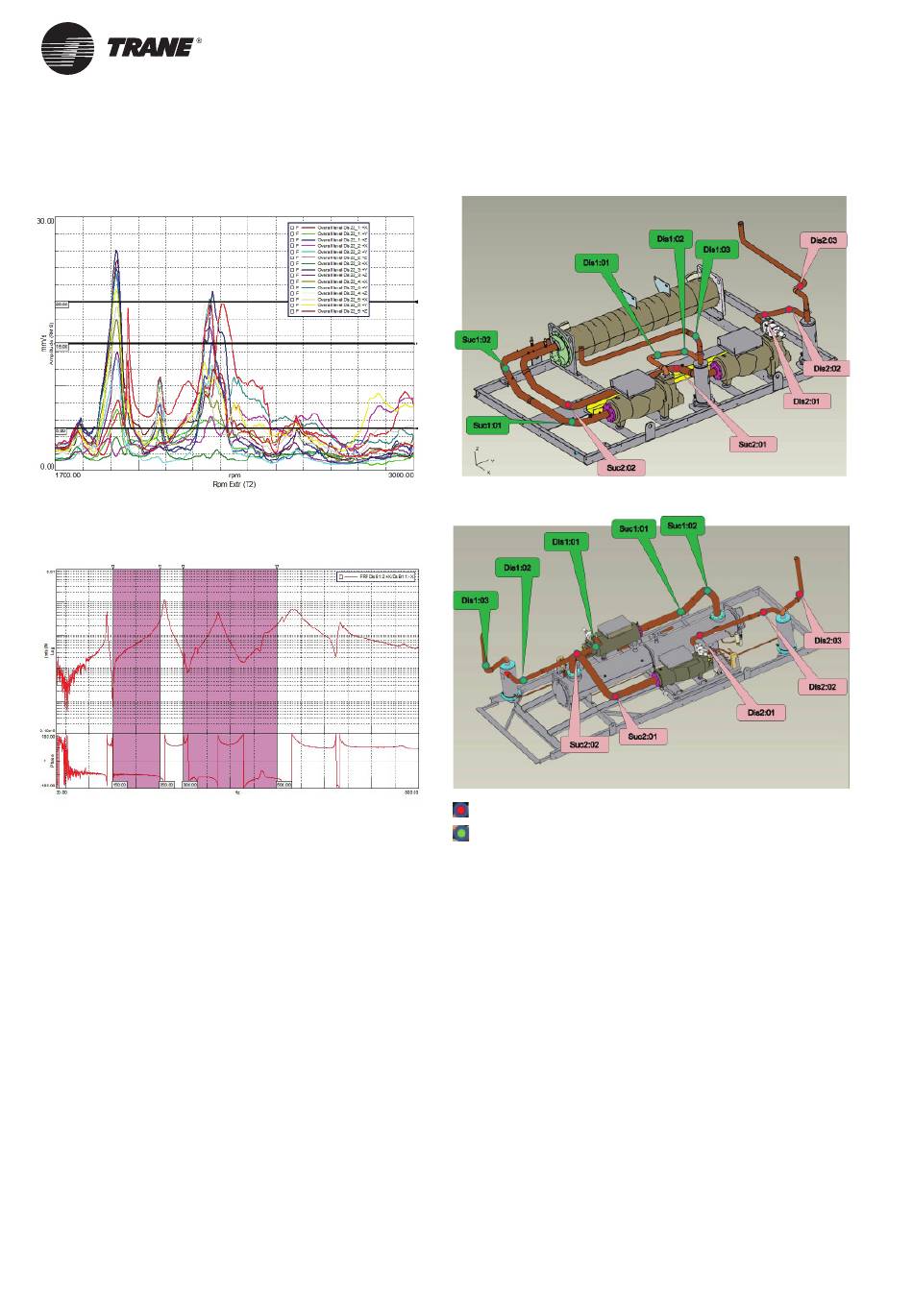

Figure 19 - exemple de célérité vibratoire opérationnelle
(mm/s)
Figure 20 - exemple de fonction de réponse en fréquence
pour la conduite de refoulement (test de choc) en g/N ou
m/s²/N
Emplacement des points de mesure
Voici les points de mesure recommandés pour les unités
RTAD et RTAC. Si des zones de vibration sont détectées
dans d'autres emplacements, vous devez effectuer des
mesures de niveaux à ces endroits.
20
Figure 21 - Emplacements des points - RTAD 085 SE
Figure 22 - Emplacements des points - RTAC 200
Emplacement de l'accéléromètre sur le circuit 1
Emplacement de l'accéléromètre sur le circuit 2
Balayage de fréquence
Avant d'effectuer un balayage de fréquence, nous vous
recommandons de :
• Vous assurer que la charge est élevée (le distributeur
à tiroir doit être à pleine charge et la température de
consigne du fl uide en sortie doit être inatteignable).
• Vérifi er que la charge est constante dans le système.
• Décélérer la fréquence de 50 Hz à 30 Hz sur une
période de 10 min.
