Installation mécanique
Vidange d'huile
Changez l'huile avant de procéder aux modifi cations
électriques.
Vous pouvez remplacer l'huile du compresseur sans
purger le fl uide frigorigène. Vous devez vidanger toute
l'huile et la remplacer par la nouvelle huile fournie
avec le kit. Respectez les étapes suivantes lors du
remplacement de l'huile :
Étape 1 : Faites fonctionner l'unité pendant 30 min.
Étape 2 : Vidangez l'huile.
Étape 3 : Mesurez le volume de l'huile collectée.
Étape 4 : Remplissez le réservoir avec un volume d'huile
neuve équivalent au volume mesuré à l'étape 3.
Vous pouvez mélanger l'ancienne huile à la nouvelle.
Le mélange ne doit pas contenir plus de 20% d'ancienne
huile.
Lors de l'adaptation de l'AFD, deux changements d'huile
(vidange/remplissage) sont nécessaires pour obtenir la
viscosité d'huile appropriée. Nous vous recommandons
d'analyser l'huile afi n de vérifi er sa viscosité après
chaque vidange et après 30 minutes de fonctionnement
de l'unité.
ATTENTION ! : Longévité du compresseur
Pour utiliser l'AFD, la viscosité de l'huile doit être
supérieure à 100 cSt (à 40 °C) dans tous les circuits
du refroidisseur.
Sondes de température
Deux sondes de température sont fournies avec le kit.
Vous devez monter ces sondes sur le refroidisseur et
les raccorder au panneau de commande du kit.
Instructions de montage :
− Appliquez la pâte thermique sur la surface de
montage
− Placez la sonde sur la pâte thermique
− Maintenez la sonde en place à l'aide d'un collier
de serrage
− Couvrez la sonde avec une isolation thermique
RTAC, RTAD et RTWB
Vous devez monter une sonde de température sur
chaque conduite de refoulement de circuit. Vous devez
monter la sonde de température aussi près que possible
du compresseur, comme indiqué sur l'image ci-dessous.

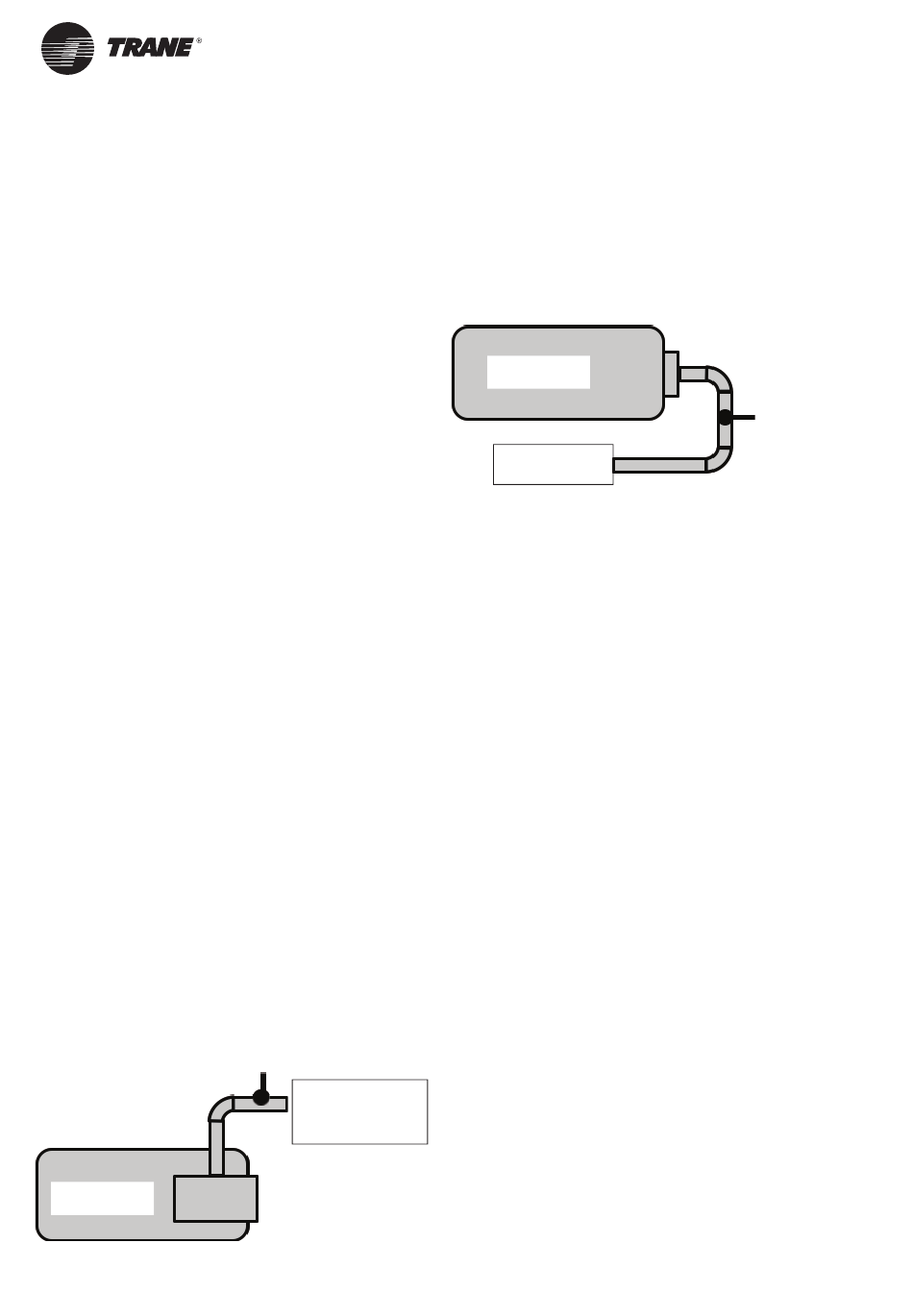

Figure 8 - Montage de la sonde de température du fl uide
réfrigérant sur les unités RTAC / RTAD / RTWB
Compresseur
12
RTWD
Vous devez monter une sonde de température sur
chaque conduite d'huile. La sonde de température doit
être montée aussi près que possible du compresseur,
entre le séparateur d'huile (ou le refroidisseur d'huile
lorsqu'il est disponible) et le compresseur.
Figure 9 - Montage de la sonde de température d'huile
sur les unités RTWD
Transducteur de pression
Unités RTAD et RTWB
Les transducteurs de pression fournis sont nécessaires
et doivent être montés uniquement sur les unités RTAD.
Vous devez les monter sur la valve Schraeder de chaque
séparateur d'huile.
Ligne de
refoulement du
fl uide réfrigérant
Compresseur
Ligne de retour
d'huile
