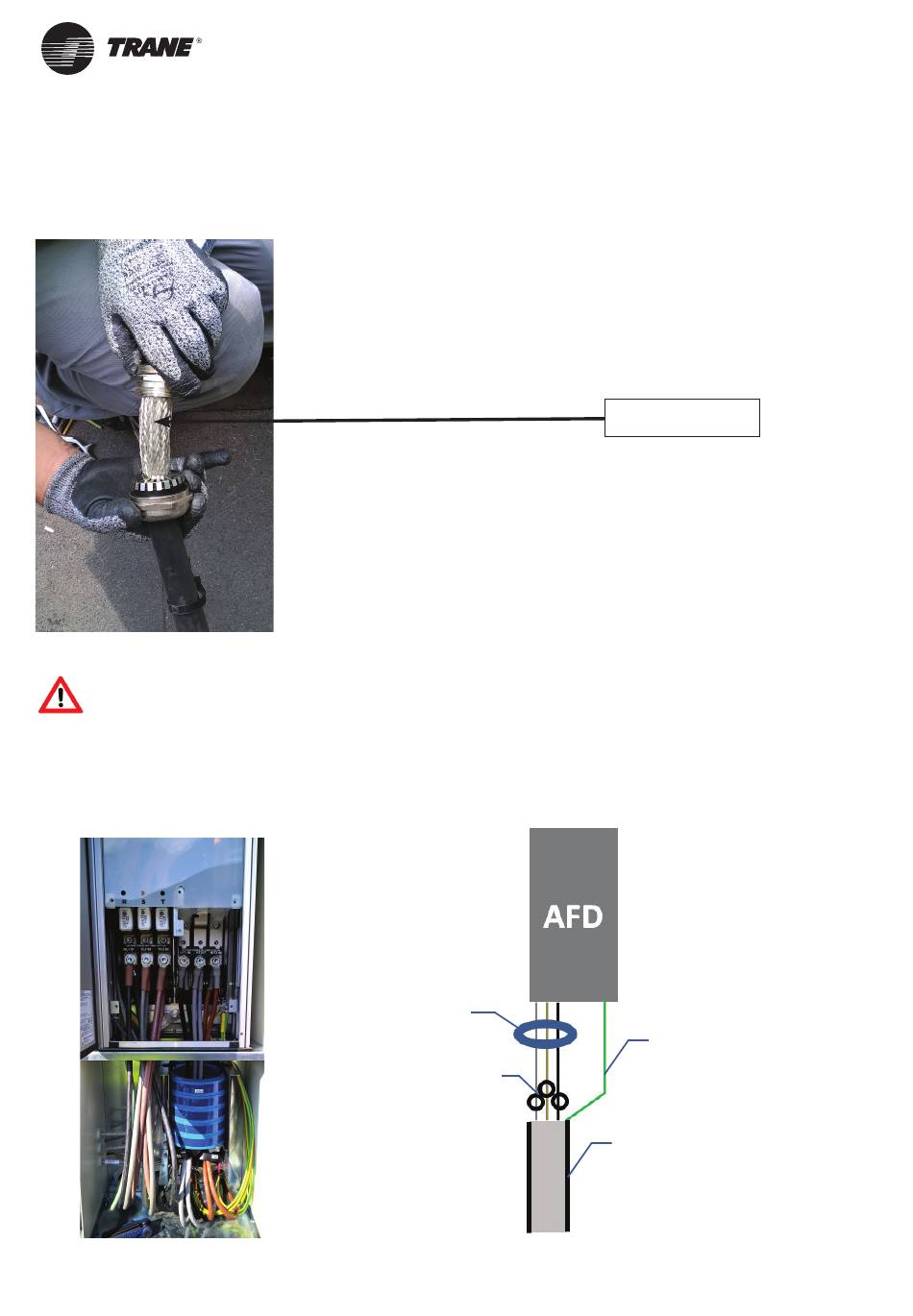

Étape 3 : Placez le presse-étoupe. Assurez-vous que le
blindage est correctement raccordé au presse-étoupe.
Attention ! : N'endommagez pas le blindage.
Blindage
Installation du câblage de l'AFD
Fonctionnement du refroidisseur
Vous devez retirer le blindage et le raccorder au
presse-étoupe avant de faire passer les câbles dans le
transformateur de courant et dans les bobines d'arrêt.
Figure 14 - Raccordement du câblage de l'AFD
Bobines
d'arrêt
Terre
Transformateurs
de courant
Blindage
16
SRV-SVX007B-FR
