Câblage de bus
Vous devez raccorder le bus sortant du tableau du kit
au bus existant sur le refroidisseur. Afi n de réaliser ce
type de branchement, un raccord en « Y » est fourni dans
le kit.
Branchez les sondes de température et de pression sur
le bus auxiliaire. Le câble de bus est fourni dans le kit.
Instructions relatives à l'installation du câblage
Les fi ls doivent suivre un tracé en ligne droite autant
que possible et être aussi courts que possible. Vous
devez placer le câble au plus près du cadre métallique
de l'unité.
Installation du presse-étoupe CEM
Continuité du blindage
Lorsque vous utilisez un réducteur après le presse-
étoupe CEM, assurez-vous de raccorder correctement
le blindage au presse-étoupe.

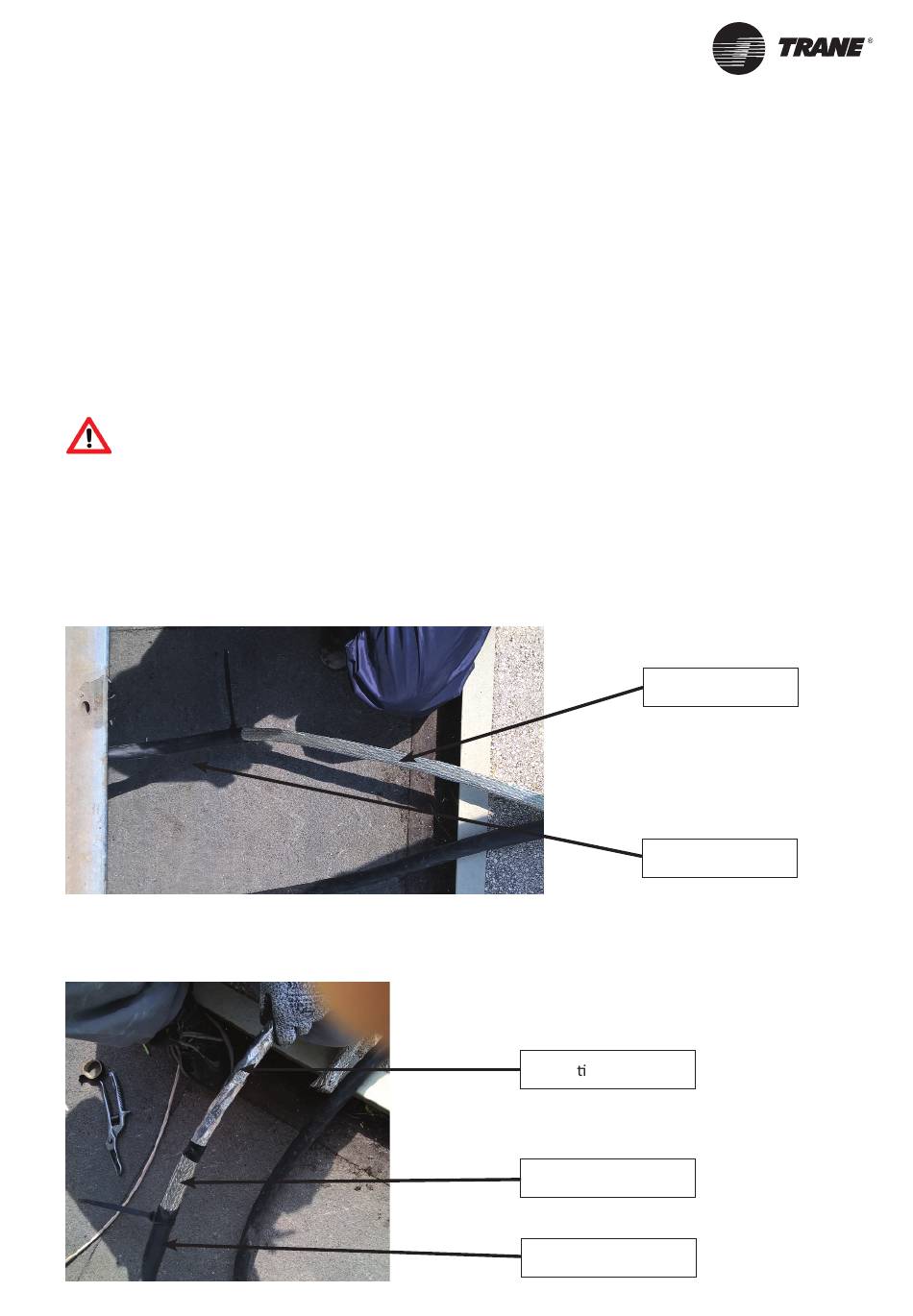

Figures 13 - Installation du câblage d'alimentation blindé
sur le presse-étoupe CEM
Étape 1 : Retirez la gaine sans endommager le blindage
et retenez la gaine restante.
Blindage
Gaine
Étape 2 : Laissez 10 cm de blindage uniquement et
maintenez-le avec du ruban adhésif. Cela facilitera
l'installation ultérieure du presse-étoupe.
Protec on du câblage
Blindage
Gaine
SRV-SVX007B-FR
15
